Основные параметры выбора конусов из металла
Подбор конуса начинается с трех инженерных констант: типа геометрии, диаметра и толщины стенки.
Концентрические (симметричные относительно оси) - для вертикальных трубопроводов.
Эксцентрические (одна плоская образующая) - для горизонтальных участков: нижней гранью вниз для слива жидкости, вверх - для выпуска газа.
Остроконечные (стандартные) - днища сосудов под давлением до 16 МПа.
Диапазон: Ø20 - 2800 мм, стенка 1-30 мм, угол раскрытия 15°-90°.
Материал подбирается под рабочую среду:
09Г2С, СТ20 - нефтегаз, ЖКХ, общепром.
AISI 304 - пищевая промышленность.
AISI 316 - химия, агрессивные среды.
AISI 321 - криогеника, переменные температуры.
АМг3/АМг5, медь М1, латунь Л63 - теплообменники, электрооборудование.
Виды конусов и области применения
Изготавливаем конические элементы под разные инженерные задачи:

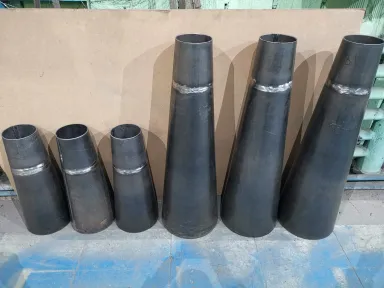

Цилиндро-конические переходы - для сопряжения секций трубопроводов и аппаратов разного диаметра.
Днища и крышки - для емкостей под давлением, реакторов, сепараторов.
Дымоходные секции - с антикоррозионным и жаростойким покрытием для газоходов.
Конусы для воронок и бункеров - для сыпучих сред, с усиленной стенкой до 30 мм.
Рубашки обогрева/охлаждения - конусы с двойной стенкой для теплообмена.
Контроль качества и документация
Каждый конус проходит трёхступенчатый контроль на нашем производстве:
Входной контроль металла - проверка сертификатов, визуальный осмотр листов.
Операционный контроль - геометрия после вальцовки, визуальный осмотр швов (ВИК) нашими специалистами.
Приёмочный контроль - проверка допусков, маркировка, упаковка.
Инструментальный контроль (УЗК, ВИК по ГОСТ):
✅ Вы можете пригласить свою лабораторию - работаем с представителями заказчика на любом этапе.
✅ Можем организовать проверку через партнерскую лабораторию - аккредитованные специалисты, протоколы по ГОСТ, оплачивается отдельно.
Документация в комплекте поставки: паспорт изделия, сертификаты на металл (3.1/3.2), исполнительный чертеж.
Логистика и доставка
Москва и область: самовывоз с производства (погрузка) или доставка нашими силами в день готовности. По России: отправка ТК (СДЭК, «Деловые Линии», «Байкал», ПЭК) - упакуем в обрешетку, оформим документы. Отгрузка в течение 1 - 2 дней после готовности.
Чертежи и расчет параметров
Принимаем исходники в форматах DWG, DXF, PDF, STEP, IGES. Если готового КД нет - конструкторский отдел подготовит чертеж по эскизу, ТЗ или фото аналога.
📐 Калькулятор конусов. Для инженеров и сметчиков работает онлайн-калькулятор развертки конуса: масса, площадь поверхности, координаты центра тяжести и точная развёртка с припусками под гибку на вальцах. Это позволяет заложить корректную смету и расход металла ещё до отправки заявки.
Допуски - по ГОСТ Р 52630-2012, ГОСТ 34347-2017 или вашим ТУ с указанием класса точности.
А если нестандарт?
Это 70% наших заказов. Изготавливаем:
углы раскрытия под конкретный аппарат (37°, 52° и т.д.);
комбинированные узлы: конус + фланец + патрубок;
с двойной стенкой (рубашкой) для обогрева/охлаждения;
с внутренними ребрами жесткости и рассекателями;
с полировкой Ra≤0,8 мкм для пищевой и фармацевтической отраслей;
с жаростойкими покрытиями для дымоходов и печей.
Берем в работу от 1 штуки. Перед запуском - согласование 3D-модели и расчет развертки под вальцовку, после изготовления - паспорт изделия с протоколами ВИК, УЗК и механических испытаний.
