Изготовление из Л63, ЛС59-1, ЛМц. Диаметры 20–2800 мм, стенка 1–30 мм. ВИК + опциональный УЗК. Доставка по Москве и РФ.

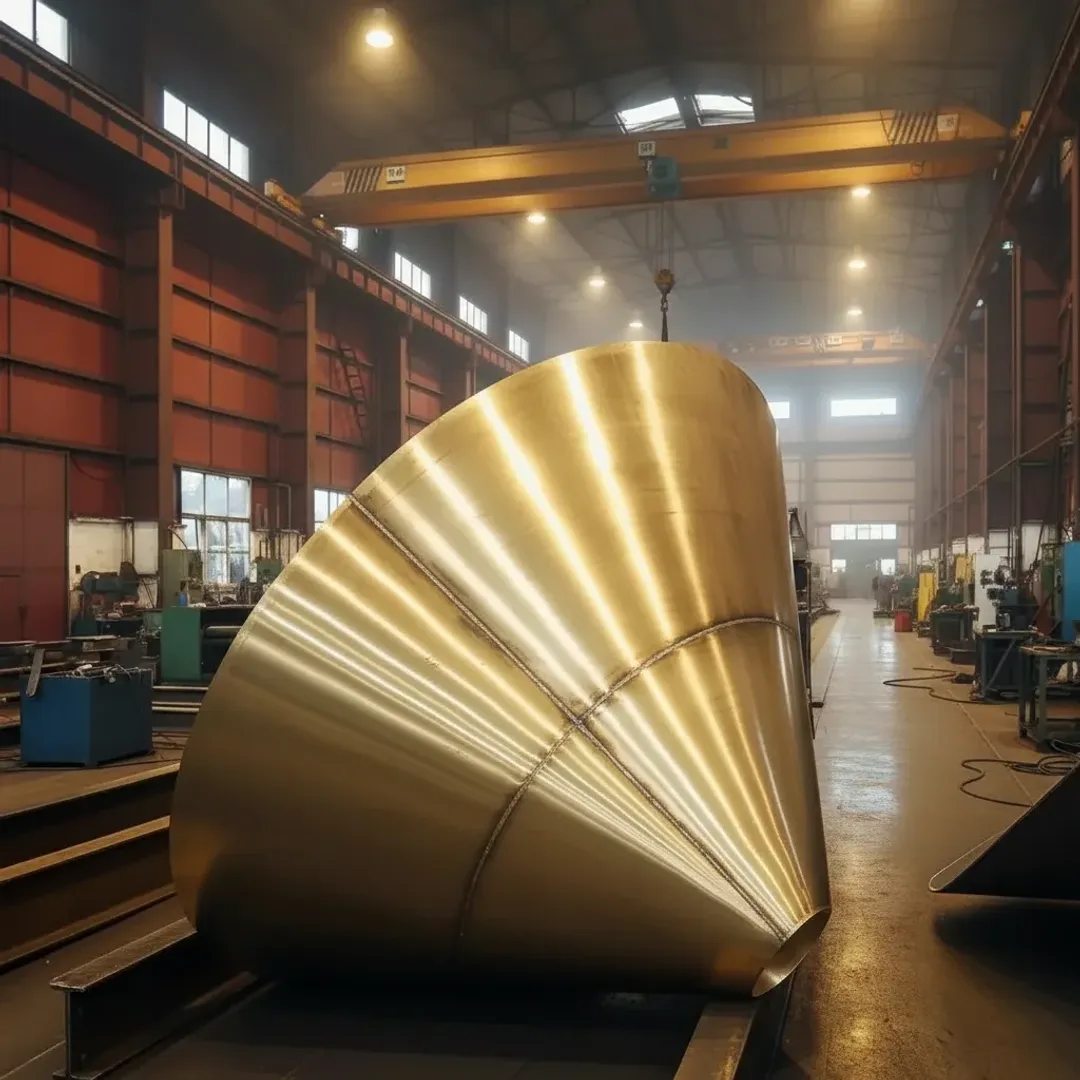

Латунный эксцентрический конус - деталь, которую редко берут со склада. Причина не в дефиците, а в уникальности геометрии: смещение осей верхнего и нижнего оснований создает прямую образующую.
Для горизонтального трубопровода это означает, что одна сторона перехода остается строго горизонтальной. Именно она позволяет жидкости или пульпе двигаться самотеком без воздушных пробок и оседания взвесей.
Мы производим такие конусы на заказ из латуни марок Л63, ЛС59-1, ЛМц и других сплавов по вашему ТЗ. Соблюдаем ГОСТ Р 52630-2012 и ГОСТ 34347-2017. Контролируем каждый шов: обязательный ВИК нашей службой ОТК, а УЗК - по запросу через аккредитованную лабораторию.
Почему прямая образующая решает проблему горизонтальных линий
У концентрического перехода все образующие - кривые. У эксцентрического одна из них становится прямой. Это не опечатка в чертеже, а спроектированное свойство.
Когда вы монтируете горизонтальный трубопровод с переходом на другой диаметр, прямая образующая может быть ориентирована вниз или вверх. Выбор зависит от среды:
Прямая образующая снизу - для жидкостей, пульп, вязких продуктов. Тяжелая фаза не задерживается в кармане, а скользит по прямой линии. Исключается застой и коррозия под отложениями.
Прямая образующая сверху - для газов и парожидкостных смесей. Воздушные мешки не накапливаются под потолком перехода, что предотвращает гидроудары и пульсации.
При заказе мы всегда уточняем ориентацию. Развертка для варианта «снизу» и «сверху» - зеркальна. Если ошибиться, деталь не встанет в линию без переварки всего узла.
Нюансы латуни: почему TIG-сварка и контроль цинка - обязательно
Латунь - это медный сплав с цинком (до 40% в Л63, чуть меньше в ЛС59-1). Цинк имеет низкую температуру кипения - 907°C. При обычной дуговой сварке он испаряется, образуя белый дым (оксид цинка), а в шве остаются поры и раковины. Прочность соединения падает в разы.
Поэтому мы свариваем латунные эксцентрические конусы только методом TIG (аргонодуговая с неплавящимся электродом). Режим подбирается так, чтобы избежать локального перегрева. Используем присадочные прутки с кремнием (БрКМц3-1) или оловом - они связывают испаряющийся цинк и стабилизируют ванну.
Проблема возникает и при вальцовке. Латунь при комнатной температуре пластична, но при деформации более 15% без промежуточного отжига начинает растрескиваться по границам зерен. Поэтому толстые листы (от 15 мм) мы вальцуем с подогревом до 300–350°C. Это возвращает материалу вязкость и исключает микротрещины в зоне эксцентриситета - самой напряженной части конуса.
Для предварительной оценки параметров развертки (длины образующих, угла сектора) используйте наш онлайн-инструмент развертки конусов.
Допуски и стандарты: точность, а не «как получится»
Изготовление на заказ не означает свободу в допусках. Мы работаем по ГОСТ 34347-2017 (сосуды и аппараты из цветных металлов) и ГОСТ Р 52630-2012. Основные параметры для латунных конусов:
Отклонение торца (неперпендикулярность) - не более ±1,0 мм для диаметров до 500 мм, для 2800 мм - до ±2,5 мм.
Овальность - не более 1% от диаметра.
Смещение кромок при сборке - до 0,2 от толщины стенки, но не более 1 мм.
Если ваше ТЗ требует строже - выполняем по индивидуальным допускам. Для этого мы закладываем технологический припуск на механическую обработку торцов. После сварки конус протачивается на карусельном станке (для диаметров до 1200 мм) или фрезеруется (для крупных). Финишная операция гарантирует параллельность плоскостей и точный размер под фланец или приварку встык.
Подробнее о наших технологиях гибки, сварки и контроля для всех материалов.
Контроль качества: от сертификата на металл до протокола УЗК
Мы разделяем контроль на три этапа. Это исключает ситуацию, когда брак обнаруживается только на монтаже.
1. Входной контроль латунного листа
Каждая партия проверяется на марку сплава портативным спектрометром. Подтверждаем толщину в пяти точках ультразвуковым толщиномером - у листов латуни бывают прокатные разностенности до 0,5 мм. Без этого этапа готовая деталь может выйти за допуск по весу или прочности.
2. Визуально-измерительный контроль (ВИК) - для каждого конуса
Наши контролеры проверяют:
Геометрию после вальцовки - шаблонами кривизны.
Качество сварного шва - лупа 4х на предмет пор, трещин, подрезов.
Эксцентриситет - измерением расстояния от оси до оси в четырех диаметральных сечениях.
3. Ультразвуковой контроль (УЗК) - по вашему запросу
Привлекаем аккредитованную лабораторию (аттестат Ростехнадзора). УЗК выявляет непровары, поры и расслоения в теле шва и зоне термического влияния. Протокол с эпюрами дефектов (или актом об их отсутствии) входит в комплект поставки.
Логистика: свои машины по Москве, ТК - по регионам
Латунные конусы — дорогой и деликатный груз. Поверхность легко царапается, а тонкостенные детали (1–3 мм) деформируются от неаккуратной строповки.
Москва и Московская область
Доставляем собственным транспортом с мягкими прокладками и фиксацией в кузове. Исключаем перевалку на складах сторонних перевозчиков. Срок - 1-2 дня после готовности.
Регионы РФ
Отправляем через ТК (ПЭК, Деловые Линии, КИТ, ЖелДорЭкспедиция). Упаковка: деревянная обрешетка для крупных диаметров (от 800 мм) или картонно-пленочная для мелких. Страховка груза - за наш счет или за ваш - по согласованию.
Самовывоз
Забрать заказ можно с производства в любой рабочий день. Перед отгрузкой вы вправе провести дополнительный контроль геометрии на нашем стенде.
Как заказать эксцентрический конус из латуни
Присылайте чертеж, эскиз или заполненный опросный лист. Укажите:
Диаметры (большой и малый) и высоту.
Требуемую ориентацию прямой образующей (снизу или сверху).
Марку латуни или условия работы (среда, температура, давление).
Свяжитесь с нами для расчета стоимости и сроков:
📞 +7 (495) 111-64-92
✉️ info@profitsteel.ru
Ответ инженера — в течение 24 часов.
Часто задаваемые вопросы (FAQ)
1. Какие марки латуни вы используете?
Основные - Л63 (двухкомпонентная, хорошая свариваемость) и ЛС59-1 (свинец для улучшения обрабатываемости резанием, но сварка сложнее - требует строгого режима). Также работаем с ЛМц (марганцовистая, повышенная прочность) и другими сплавами по согласованию.
2. Можно ли заказать конус с нестандартным эксцентриситетом (смещением осей), не указанным в ГОСТ?
Да. Производство на заказ позволяет любую величину смещения в пределах конструктивной логики. Главное ограничение - чтобы прямая образующая оставалась прямой, а вторая образующая не вырождалась в точку. Наши инженеры проверят реализуемость по вашему эскизу.
3. Выполняете ли вы механическую обработку торцов под фланец?
Да, это стандартная услуга для конусов толщиной стенки от 4 мм. Протачиваем торец в размер, снимаем фаску под сварку или нарезаем ответную плоскость. Допуск на параллельность - до 0,2 мм на 100 мм диаметра.
4. Какие документы вы выдаете на партию?
Паспорт качества с результатами ВИК, сертификат на металл (3.1), протоколы УЗК (если заказывали), счет-фактуру и товарную накладную. При необходимости - разрешительную документацию (заключение экспертизы промышленной безопасности) под заказ.
5. Минимальный тираж для заказа - есть ли ограничения?
Нет. Изготавливаем от 1 штуки. Единичные эксцентрические конусы - наша частая практика для ремонта и модернизации линий. Серийные партии (от 10 штук) дают скидку за счет оптимизации раскроя и настройки оснастки.
