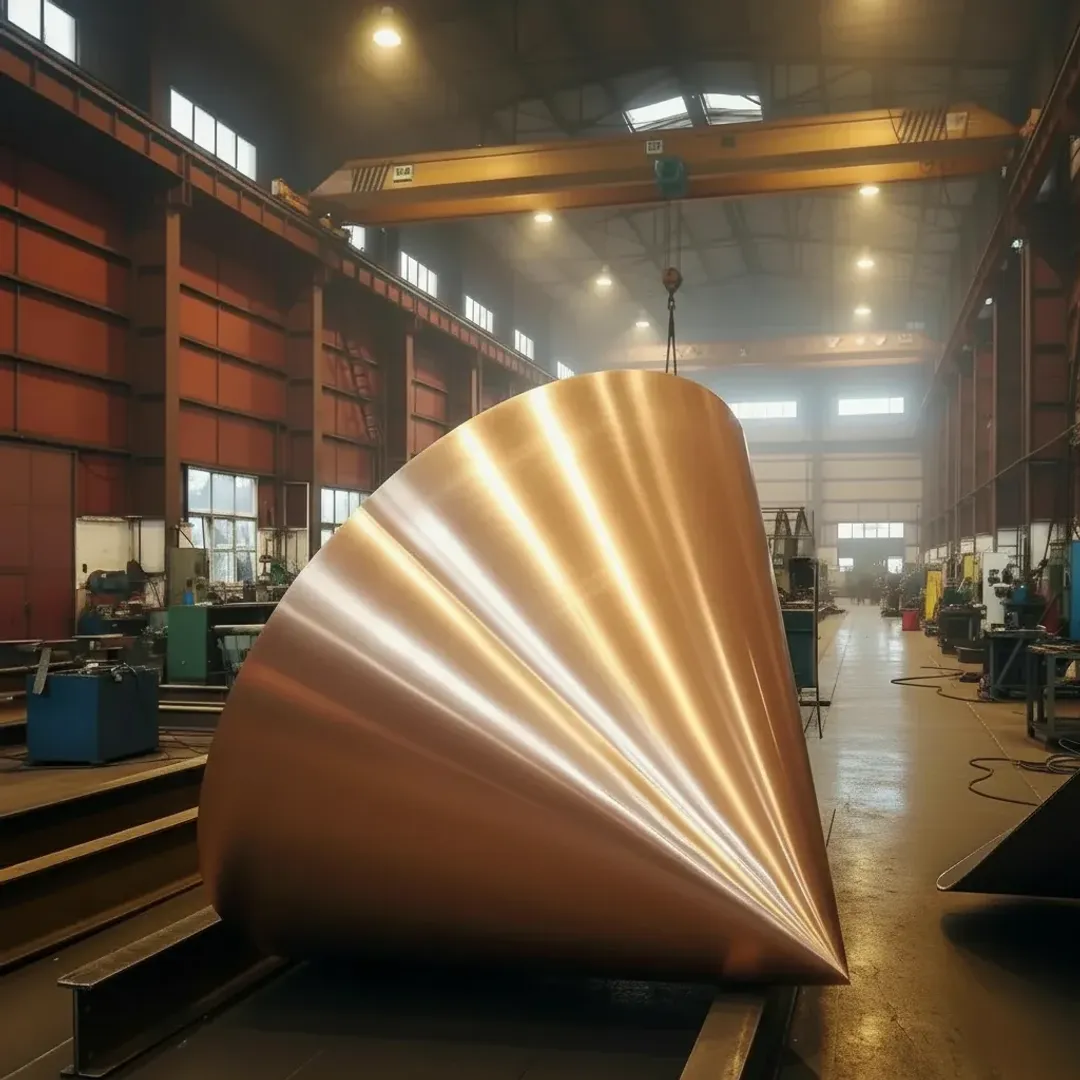

Изготавливаем остроконечные конусы из меди по вашим чертежам или эскизам. Диапазон диаметра основания: от 20 до 2800 мм. Толщина стенки: от 1 до 30 мм. Допуски на геометрические параметры: до ±0,5 мм (для типовых исполнений), индивидуальные допуски - по согласованию.
Материал: медь марок М1, М2, М3 по ГОСТ 859-2001. Работаем по ГОСТ Р 52630-2012, ГОСТ 34347-17 и индивидуальным требованиям заказчика.
Технические характеристики (диапазоны под заказ)
Параметр | Диапазон / варианты | Примечание |
|---|---|---|
Диаметр основания | 20–2800 мм | При диаметре >2000 мм - изготовление секционным методом |
Высота конуса | 30–3500 мм | Рассчитывается по углу вершины или длине образующей |
Толщина стенки | 1–30 мм | Для толщин <2 мм - уточнять возможность гибки |
Угол при вершине | 5°–120° | Менее 5° - требуется специальная оснастка |
Допуск на диаметр | ±0,3–1,0 мм | Зависит от диаметра и толщины, уточняется в ТЗ |
Шероховатость поверхности | Ra 3,2–12,5 мкм | По умолчанию; возможна полировка до Ra 0,8 |
Масса изделия | от 0,1 до 850 кг | Рассчитывается индивидуально по геометрии |
Важно: При изготовлении конусов длиной более 1500 мм допуски на прямолинейность образующей увеличиваются до 0,3 мм/пог.м. Все отклонения согласовываются на этапе расчёта.
Чертежи и схемы
Типовой чертёж остроконечного конуса с обозначением ключевых размеров (D - диаметр основания, H - высота, α - угол при вершине, s - толщина стенки). Доступен для скачивания в форматах:
PDF - для ознакомления и печати
DWG - для редактирования в CAD-системах
STEP - для 3D-моделирования и ЧПУ
Отправьте чертеж или ТЗ - info@profitsteel.ru.
💡 Хотите заранее рассчитать развёртку конуса? Воспользуйтесь нашим калькулятором
Материалы и покрытия
Базовый материал: медь марок М1, М2, М3 (ГОСТ 859-2001).
М1 - высокая электро- и теплопроводность, для ответственных узлов
М2 - оптимальное соотношение цены и свойств, универсальное применение
М3 - для неответственных конструкций, где важна пластичность
Возможные покрытия и обработка:
Пассивация - защита от окисления без изменения внешнего вида
Лакировка (бесцветный термостойкий лак) - для сохранения блеска
Лужение - улучшение паяемости, защита от коррозии
Полировка механическая - до зеркального блеска (Ra 0,4–0,8)
Термообработка (отжиг) - снятие напряжений после гибки
Требуется другой материал (латунь, нержавейка, алюминий)? Уточним возможность изготовления в течение 2 часов.
🔧 Подробнее о технологиях гибки, сварки и контроля - на странице производства
Контроль качества
Каждое изделие проходит многоэтапный контроль:
Входной контроль материала - проверка сертификата, визуальный осмотр листа/заготовки.
Промежуточные замеры - контроль геометрии после гибки, перед сваркой.
ВИК (визуальный и измерительный контроль) - обязательный этап для всех заказов.
УЗК (ультразвуковой контроль) - по требованию заказчика, выполняется аккредитованной лабораторией с оформлением протокола.
Финальная приемка - сверка с чертежом, упаковка, оформление паспорта качества.
Как заказать остроконечный конус из меди
Пришлите чертеж, эскиз или ТЗ в любом формате (PDF, JPG, DWG, STEP) на info@profitsteel.ru или через форму ниже.
Получите расчёт стоимости и срока в течение 24 часов. Укажем диапазон цены и варианты оптимизации.
Согласуйте допуски, материал и покрытие с инженером - при необходимости проведём онлайн-консультацию.
Получите готовое изделие с паспортом качества и протоколом замеров. Доставка по Москве, МО или в любой регион РФ.
✉️ Отправить чертеж на расчет сейчас | 📞 Задать вопрос инженеру: +7 (495) 111-64-92
