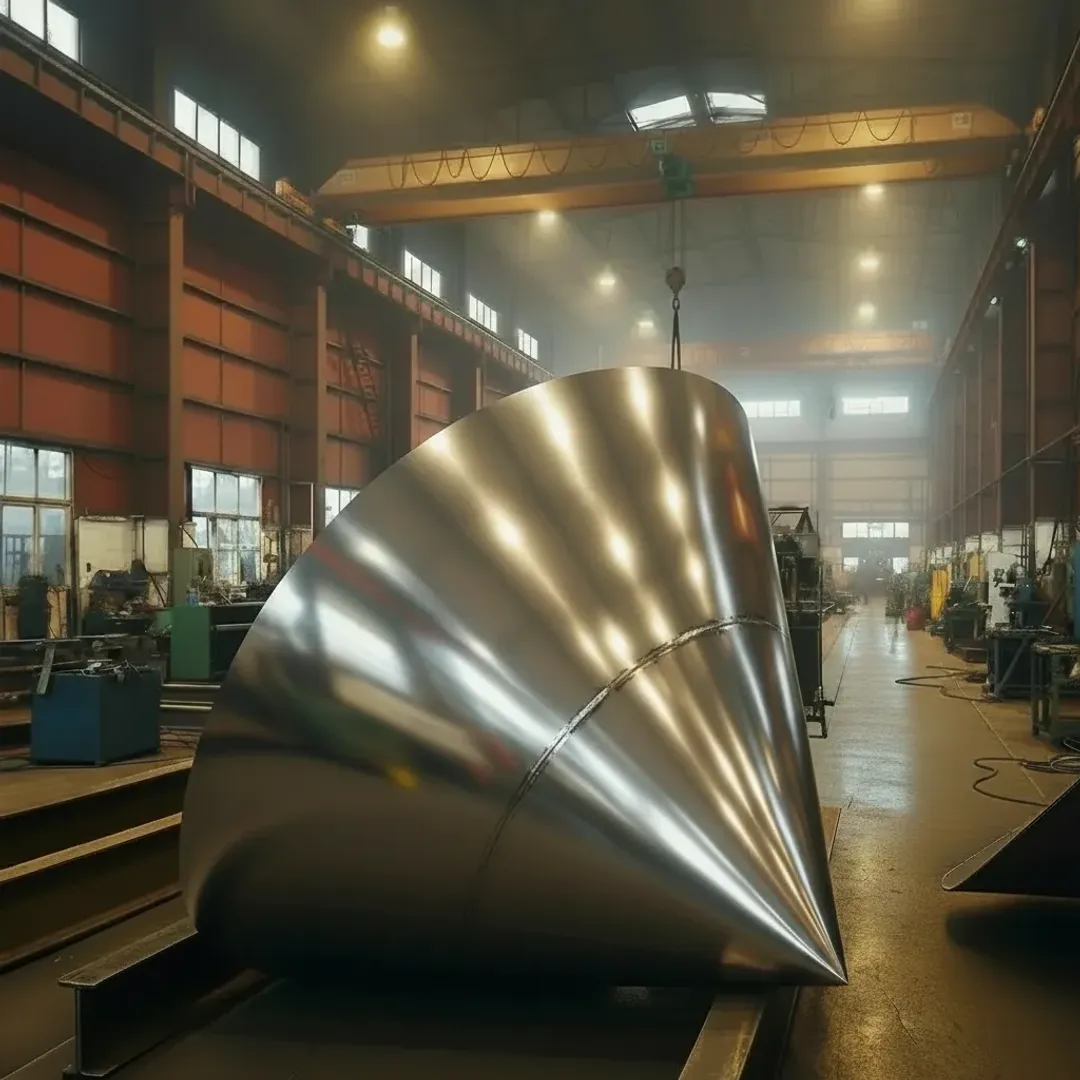

Остроконечные конусы из нержавеющей стали диаметром от 20 до 2800 мм и толщиной стенки от 1 до 30 мм - это не просто элемент воронки, а нагруженный узел, работающий под давлением среды, термическими расширениями и вибрацией потока. Ошибка в геометрии вершины или структуре сварного шва приводит к разгерметизации через 3-6 месяцев эксплуатации.
Изготавливаем остроконечные конусы на заказ: по вашим чертежам, эскизам от руки или техническим условиям (ТУ). Отправьте документацию или чертеж любого формата (PDF/DWG/STEP) на info@profitsteel.ru или свяжитесь по телефону +7 (495) 111-64-92 - мы проконсультируем Вас по допускам, подберет оптимальную марку нержавеющей стали и подготовим коммерческое предложение в течение дня.
Подбор марки стали под агрессивность среды
Марка проката определяется химическим составом рабочей среды и температурным режимом:
AISI 304 (08Х18Н10) - для пищевого оборудования, водоподготовки, нейтральных газов. Оптимальное соотношение коррозионной стойкости и свариваемости без последующей термообработки швов.
AISI 316/316L (08Х17Н13М2) - обязательна при контакте с хлоридами, солями, органическими кислотами. Молибден блокирует точечную коррозию и предотвращает растрескивание швов под циклическими нагрузками.
AISI 321 (12Х18Н10Т) - для термонагруженных узлов (дымососы, теплообменники) с рабочими температурами до 600 °С. Стабилизация титаном исключает межкристаллитное разрушение структуры в зоне сварки.
Геометрия и допуски: что закладываем в чертеж
Для конусов высотой до 2800 мм допуск на привалочные плоскости выдерживаем в пределах ±0,3-0,5 мм. При высоте свыше 2000 мм допускается увеличение до ±1,0 мм с последующей механической торцовкой кромок. Шероховатость внутренних поверхностей доводится до Ra 0,8-0,4 мкм, что исключает зоны застоя продукта и минимизирует риск кавитационного разрушения.
Производственный цикл: от раскроя до упаковки
Работаем с любой геометрией и толщиной - от тонкостенных воронок до толстостенных узлов под давлением.
Любой угол конусности
От 5° до 90° - подбираем режим вальцовки под вашу задачу. Острые углы (<20°) собираем из сегментов с последующей обваркой, что исключает биение вершины и сохраняет точную геометрию.
Любая толщина стенки
От 1 мм (холодная гибка без деформации) до 30 мм (многослойная сварка с контролем каждого прохода). При толщине >8 мм применяем сегментную раскройку - это снимает внутренние напряжения и гарантирует отсутствие трещин.
Сварка без дефектов
Аргонодуговая сварка (TIG) в контролируемой среде - шов без окалины, пор и подрезов. Пассивный слой нержавейки сохраняется, коррозионная стойкость не теряется.
Контроль качества
Входной и промежуточный контроль - выполняем на своем производстве:
ВИК (визуально-измерительный контроль) - каждый конус проходит осмотр на предмет дефектов поверхности, геометрии шва, соответствия чертежу. Замеры диаметра, высоты, угла - калиброванным инструментом с протоколом.
Спектральный анализ проката - портативным спектрометром подтверждаем марку стали перед запуском в работу. Исключаем пересортицу на 100%.
Проверка привалочных плоскостей - на плоскостность и соосность. Допуск ±0,3–0,5 мм фиксируем в акте замера.
УЗК (ультразвуковой контроль швов) - по запросу:
Выполняется аккредитованными лабораториями-партнерами (ГОСТ 34347-17, протокол с печатью).
Если у вас есть своя лаборатория или требования к конкретному исполнителю - согласуем до начала работ.
Стоимость и сроки УЗК включаем в коммерческое предложение сразу, при необходимости запроса.
Финальная подготовка к отгрузке:
Упаковка в защитные чехлы с жёсткой фиксацией кромок (исключаем царапины и деформацию при транспортировке).
Комплект документов: паспорт качества, протоколы замеров, сертификаты на материал, акт ВИК.
Логистика: заберете сами или доставим мы
Москва и Московская область:
Самовывоз со склада производства (адрес вышлем после подтверждения готовности заказа).
Доставка нашим транспортом с манипулятором - удобно для крупногабаритных конусов, выгрузка в нужной точке объекта.
Другие регионы РФ:
Работаем с проверенными логистическими партнёрами: СДЭК, Деловые Линии, Байкал-Сервис, а также профильными перевозчиками металлоконструкций.
Поможем подобрать оптимальный маршрут и способ упаковки для сохранности геометрии при дальней перевозке.
Отгрузка в транспортную компанию - в течение 1 рабочего дня после готовности заказа.
Важно: независимо от способа доставки, все изделия страхуем на полную стоимость до момента передачи получателю.
Предварительная оценка и глубокая проработка
Для быстрого расчета массы заготовки и габаритов плоской выкройки доступен калькулятор развертки конуса. В случаях сложной геометрии, комбинированных толщин или требований к специальной термообработке расчет лучше доверить технологам - мы бесплатно проверим чертеж и предложим оптимальный режим гибки до запуска в производство.
Полную методику расчетов, классификацию типов, режимы сварки тонкостенных и толстостенных конусов мы подробно разобрали на странице по производству конусов из листового металла.
