Производим единичные детали и серийные партии строго по вашим чертежам, 3D-моделям или техническим заданиям. Базовый диапазон диаметров основания: 20–2800 мм, толщина стенки: 1-30 мм. Геометрический допуск конусности и разностенности: до ±0.2 мм. Материалы: АМг3, АМг5, АД31, ВД1. Соответствие ГОСТ Р 52630-2012, ГОСТ 34347-17.
Технические характеристики
Ниже приведены производственные диапазоны и типовые параметры, доступные для изготовления. Все значения адаптируются под ваше техническое задание. При выходе за указанные пределы технолог согласует индивидуальную схему раскроя и вальцовки.
Параметр | Производственный диапазон | Типовые значения | Примечание технолога |
|---|---|---|---|
Диаметр основания (D) | 20–2800 мм | 50 • 200 • 500 • 1000 • 2000 • 2800 мм | При D > 1800 мм применяется сегментная вальцовка с последующей сваркой по поясам. |
Толщина стенки (s) | 1–30 мм | 1 • 2 • 4 • 6 • 10 • 20 • 30 мм | Тонкостенные изделия (s ≤ 2 мм) проходят стабилизационный отжиг для исключения коробления. |
Угол при вершине (α) | 10°–170° | 15° • 30° • 45° • 60° • 90° • 120° | Остроконечные элементы (<15°) требуют поэтапной гибки с промежуточным контролем геометрии. |
Материал заготовки | АМг3, АМг5, АД31, ВД1 | АМг3 • АМг5 • АД31 • ВД1 | АМг5 обладает повышенной прочностью, но требует подогрева зоны сварки от 150°C. |
Расчетный пример для типового заказа:
При диаметре 1000 мм, толщине стенки 4 мм и угле 45° (сплав АМг3) применяется холодная раскатка с последующим отжигом. Допуск разностенности составляет ±0,12 мм. Вес готового изделия ≈ 8,4 кг. При заказе от 5 шт. оптимизация раскроя листа снижает отход металла до 12%, что отражается в итоговой стоимости.
💡 Полезный инструмент: Рассчитать развертку конуса под ваш чертеж можно в нашем онлайн-калькуляторе - бесплатно, без регистрации, результат в мм и кг.
Примеры из производства
Воронка дозатора (фармацевтика)
Ø320×480 мм, s=1,5 мм, АМг3. Электрополировка Ra ≤ 0,8 мкм. Паспорт стерилизуемости в комплекте.Переходной конус вентиляции (металлургия)
Ø1600×1200 мм, s=3 мм, АМг5. Сварка в среде Ar, рентген-контроль швов по ISO 17636. Срок изготовления: 19 дней.Остроконечный элемент фильтровального аппарата (водоподготовка)

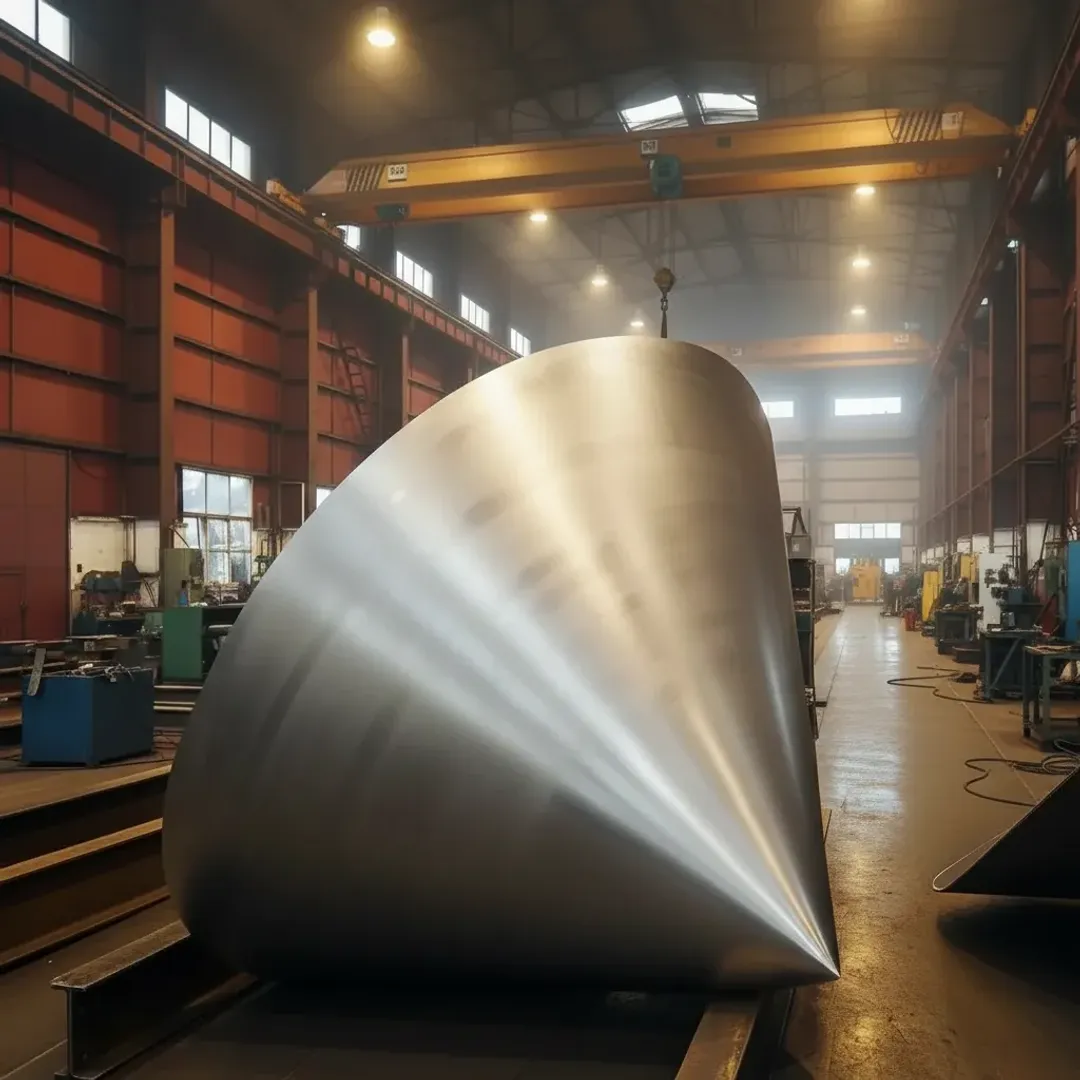

α=22°, Ø850×1100 мм, s=2 мм, АД31. Порошковое покрытие RAL 7035, устойчивость к агрессивным средам.
Материалы и покрытия
Сплав | Плотность, кг/м³ | Свариваемость | Коррозионная устойчивость |
|---|---|---|---|
АМг3 | 2690 | Отличная (MIG/TIG без подогрева) | Высокая (морская атмосфера, щелочи) |
АМг5 | 2650 | Хорошая (требуется подогрев зоны сварки) | Повышенная (сернистые газы, кислоты слабой концентрации) |
АД31 | 2710 | Ограниченная (рекомендуется для штамповки) | Средняя (требует защиты покрытиями) |
Дополнительная обработка:
Анодирование (10–25 мкм) • Порошковая окраска (термостойкие эмали) • Пассивация • Механическая шлифовка стыков • Снятие напряжений (отжиг 350°C)
Контроль качества
Входной контроль: проверка сертификатов 3.1, спектральный анализ сплава, измерение толщины листов УЗ-толщиномером.
ВИК (Визуальный и Измерительный Контроль): проводится нашими специалистами ОТК на всех этапах. Проверяем геометрию, качество сварных швов, отсутствие трещин, заусенцев и поверхностных дефектов. Допуск конусности и разностенности фиксируется в пределах ≤ ±0,2 мм.
УЗК (Ультразвуковой Контроль): при необходимости (по требованию ТЗ, для работы под давлением или повышенных классах прочности) привлекаем аккредитованную независимую лабораторию. Также возможен выезд специалиста вашей лаборатории для проведения приёмочного контроля непосредственно на нашем производстве.
Документация: комплект включает протокол ВИК, акт входного контроля сырья, паспорт изделия с отметкой ОТК. По запросу предоставляем заключения сторонних лабораторий.
ℹ️ Подробнее о производстве: На странице изготовление конусов из листового металла вы найдёте детальное описание технологий, оборудование цеха и расширенную галерею выполненных проектов.
Доставка и логистика
Мы обеспечиваем прозрачные условия передачи готовых конусов, адаптированные под габаритные металлоизделия:
Москва и Московская область: доставка собственным транспортом (бортовые автомобили, манипуляторы). Разгрузка на объекте или вынос изделия к месту монтажа.
Самовывоз: готовое изделие можно забрать непосредственно с нашего производства. Предоставляем пропуск, сопровождаем погрузку, оформляем товарно-транспортные накладные.
Отправка по России: сотрудничество со всеми крупными транспортными компаниями (СДЭК, Деловые Линии, ПЭК, Байкал Сервис и др.). Изделие упаковывается в деревянную обрешётку и стрейч-плёнку для защиты кромок и поверхности от механических повреждений при транспортировке.
Сроки передачи в ТК: 1-2 рабочих дня после готовности партии и подписания акта приёмки.
