Медь М1, М2, медно-никелевые сплавы. Диаметры от 20 до 2800 мм, стенка 1–30 мм. ВИК + УЗК по запросу.

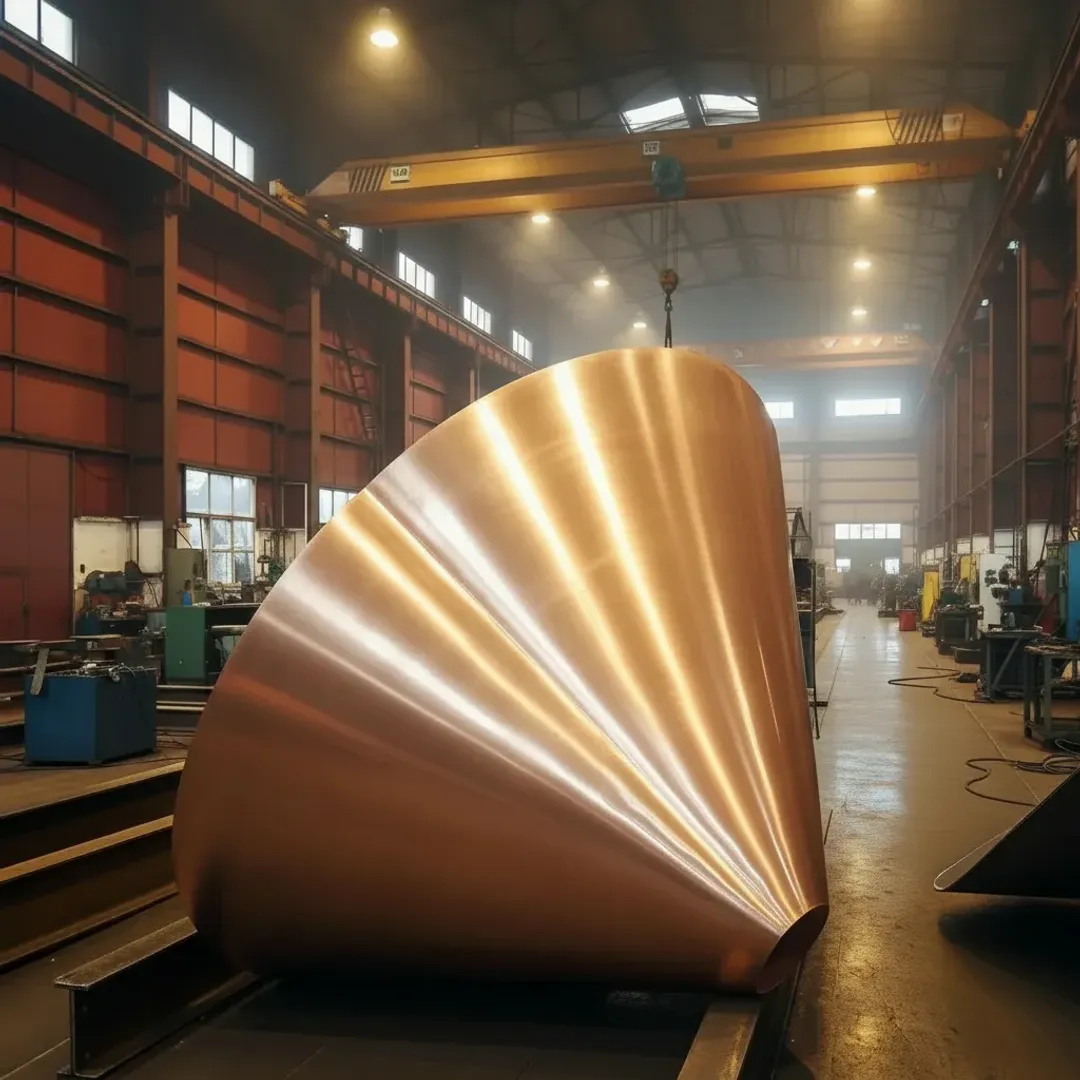

Эксцентрический конус из меди - это не просто переход между двумя диаметрами. Это деталь, у которой длина образующей с одной стороны больше, чем с другой. Такая геометрия создает неравномерное распределение напряжений при вальцовке и требует абсолютно точной развертки.
Ошибка в 2-3 мм на этапе раскроя превращается в перекос сварных кромок, который невозможно исправить правкой - медь слишком пластична и легко рвется.
Мы производим такие конусы на заказ по ГОСТ Р 52630-2012, ГОСТ 34347-17 или индивидуальным чертежам. Работаем с чистой медью марок М1, М2, а также с медно-никелевыми сплавами (МНЖ5-1, МН19) по требованию заказчика. Доставляем по Москве, МО и в регионы РФ.
Почему эксцентрический конус сложнее обычного
Концентрический (симметричный) конус имеет равные образующие - его развертка представляет собой сектор правильного круга. У эксцентрического конуса образующие разной длины: одна сторона крутая, другая пологая. Это значит:
Развертка становится асимметричной криволинейной фигурой.
Направление прокатки листа должно совпадать с линией наибольшего растяжения. Если этого не сделать, в зоне эксцентриситета появятся микротрещины.
При вальцовке усилие нужно дозировать по секторам - перегруз на крутой стороне вызывает гофры, недогруз на пологой - плоский участок.
Мы рассчитываем развертку методом триангуляции в специализированном ПО. Программа разбивает поверхность конуса на треугольники, учитывает толщину металла и направление прокатки. Готовая выкройка передается на станки ЧПУ - ручная резка меди не применяется из-за высокого риска брака.
Медь или латунь: когда что выбирать
Заказчики иногда путают эти материалы. Они похожи по цвету, но поведение в конструкции - разное. Краткое правило:
Характеристика | Медь (М1, М2) | Латунь (Л63, ЛС59) |
|---|---|---|
Теплопроводность | Высочайшая (390 Вт/м·K) | Средняя (120 Вт/м·K) |
Свариваемость | Хорошая (аргонодуговая с присадкой) | Плохая (испарение цинка, пористость) |
Коррозионная стойкость | Отличная в кислотах и морской воде | Хорошая, но есть склонность к растрескиванию |
Обработка резанием | Тяжелая (вязкая, налипает на резец) | Отличная (стружка сыплется) |
Цена | Высокая | Ниже на 30–40% |
Вывод для инженера: медь безальтернативна в теплообменниках, пищевых емкостях и системах с агрессивными средами. Латунь подходит для декоративных деталей или там, где конус будет обрабатываться на токарном станке. Для сварных эксцентрических переходов мы рекомендуем чистую медь - латунь при сварке дает трещины.
Контроль качества: ВИК для всех, УЗК - для ответственных узлов
Медные сварные швы имеют характерную особенность: они склонны к образованию оксидных пленок и микропор, которые не видны невооруженным глазом. Поэтому наш контроль двухступенчатый.
Визуально-измерительный контроль (ВИК) проходит каждый конус. Проверяем:
Фактические диаметры верхнего и нижнего оснований (допуск по ГОСТ 34347-17).
Высоту и величину эксцентриситета - измеряем в четырех точках.
Качество сварного шва: отсутствие подрезов, кратеров, свищей.
Ультразвуковой контроль (УЗК) проводится по вашему запросу. Мы привлекаем аккредитованную лабораторию (действующий аттестат Ростехнадзора). УЗК выявляет:
Непровары в корне шва.
Поры размером более 0,3 мм.
Расслоения в основном металле в зоне термического влияния.
Результаты оформляются протоколами. Для сосудов под давлением без УЗК мы не сдаем изделие - это требование нашей внутренней системы качества.
Применение медных эксцентрических конусов в промышленности
Эксцентрическая форма нужна там, где поток среды должен двигаться самотеком или где монтажные оси разных аппаратов не совпадают. Конкретные отрасли:
Пищевая и фармацевтика: конусы для бункеров и силосов с полным сливом вязких продуктов (медь не окисляется и легко моется).
Судостроение и оффшор: медно-никелевые переходы в системах забортной воды - устойчивы к биокоррозии и морским организмам.
Энергетика и теплообмен: в кожухотрубных теплообменниках эксцентрические патрубки компенсируют температурные деформации и снижают гидравлические потери.
Химическое машиностроение: для аппаратов с разбавленными кислотами и щелочами, где нержавейка дороже или не подходит.
Изготовление под заказ: сроки и логистика
Мы не держим медные конусы на складе - это штучное производство. Сроки зависят от сложности:
Простой эксцентрический конус (диаметр до 500 мм, стенка 2-5 мм) - от 5 рабочих дней.
Крупногабаритный (до 2800 мм) или с УЗК - от 12 рабочих дней.
Доставка:
По Москве и Московской области - собственным транспортом.
Самовывоз с производства - предварительная упаковка в стрейч-пленку и картон.
Регионы РФ - отправка через ТК (ПЭК, Деловые Линии, КИТ) с паспортом изделия и страховкой груза.
Заказать расчет: присылайте чертеж или эскиз
Мы не берем доплату за инжиниринг. Присылайте:
Диаметры (большой и малый) и высоту конуса.
Требуемую величину смещения осей (эксцентриситет) - если нет, укажите условия монтажа, рассчитаем сами.
Марку меди или сплава, либо просто опишите среду и температуру.
