Аппараты воздушного охлаждения - подбор под ТЗ
Аппараты воздушного охлаждения (АВО) - это теплообменное оборудование, которое применяют для охлаждения газов и жидкостей, а также для конденсирования паровых и парожидкостных сред в промышленных технологических процессах . На этой странице вы можете перейти к позициям каталога, а если нужна поставка/изготовление под проект - отправить исходные данные для подбора и получить коммерческое предложение.
Что вы получите на выходе: подбор типа и исполнения АВО под режим, увязку с условиями площадки, комплектацию и КП под закупку/тендер (формулировки ниже можно подстроить под вашу реальную модель работы).
Где применяют АВО
АВО используют, когда нужно стабильно снимать тепло с продукта и держать режим установки в заданных рамках: “охладить до температуры”, “обеспечить конденсацию”, “снять пиковую нагрузку летом”, “не переохладить зимой” . В ГОСТ Р 51364‑99 прямо перечислены отрасли применения: химическая, нефтехимическая, нефтеперерабатывающая, газовая, нефтяная и другие отрасли промышленности.
Если говорить языком задач, АВО чаще всего выбирают для:
Охлаждения газов/жидкостей перед следующей стадией процесса (компрессия, сепарация, адсорбция, осушка, транспорт).
Конденсации пара/паро‑жидкостной смеси для получения конденсата и разгрузки дальнейшего оборудования.

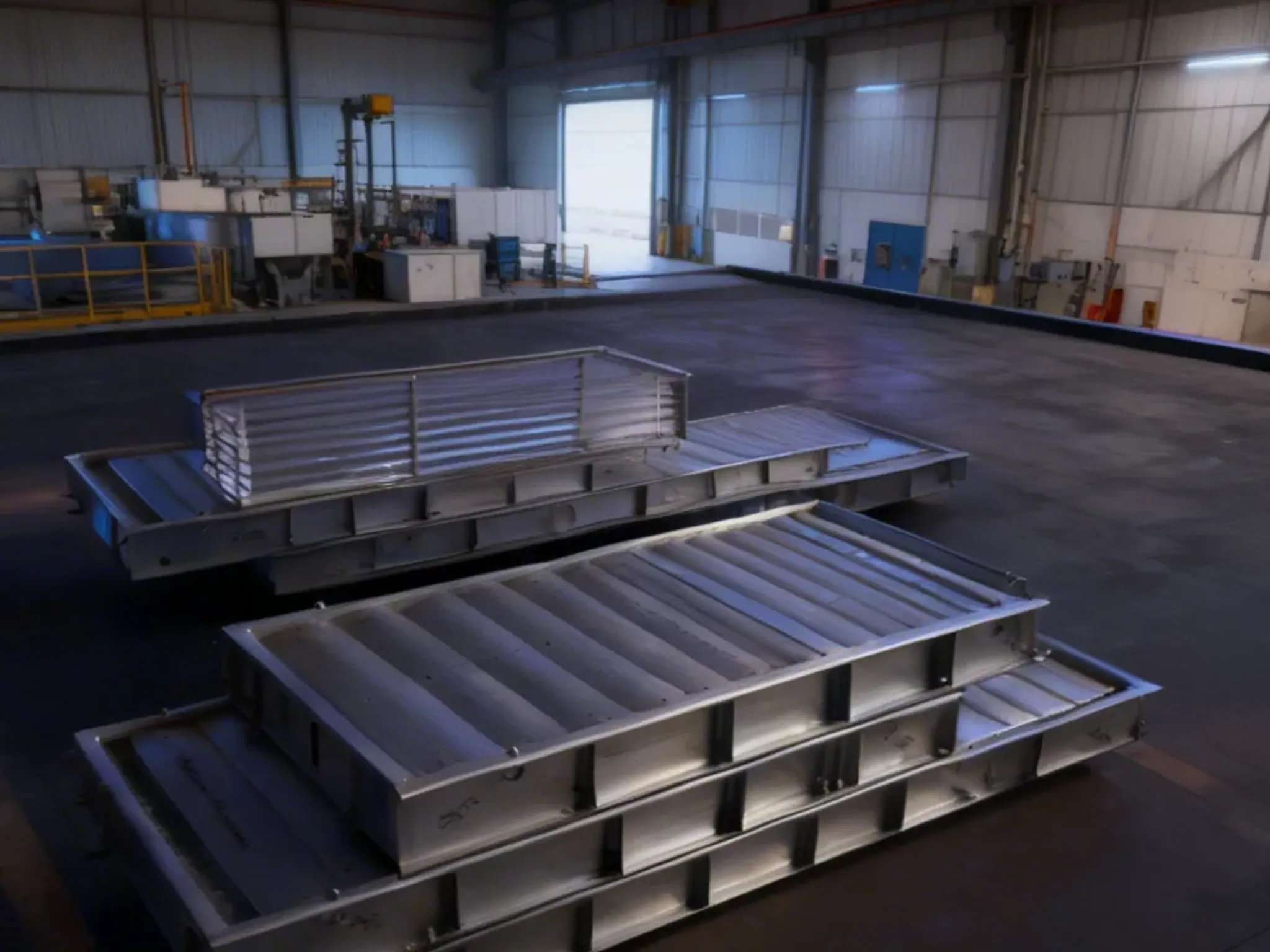

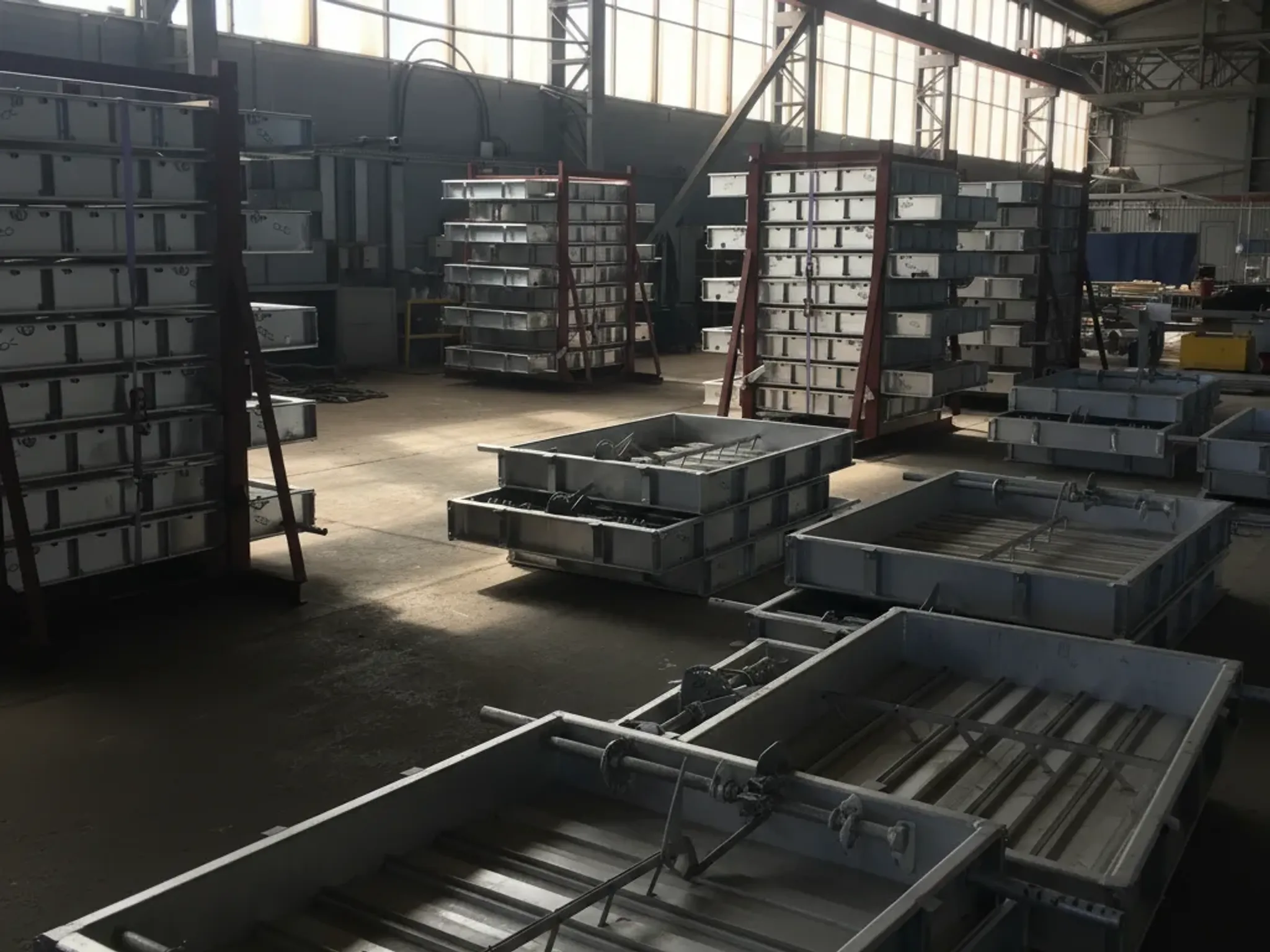

Регулирования режимов в сезонности (зима/лето) за счёт устройств рециркуляции, жалюзи и других элементов регулирования.
Как устроен аппарат воздушного охлаждения
С точки зрения состава узлов стандарт описывает АВО как аппарат из трёх основных частей: теплообменной секции (поверхности теплообмена), системы подачи воздуха (вентилятор с приводом, диффузор с коллектором) и опорной металлоконструкции . На практике теплообменные секции часто выполняют на базе оребрённых труб, собранных в трубной решётке и соединённых с коллекторами подвода/отвода продукта.
Чтобы заказчику было проще читать карточки и ТЗ, полезно понимать назначение основных узлов:

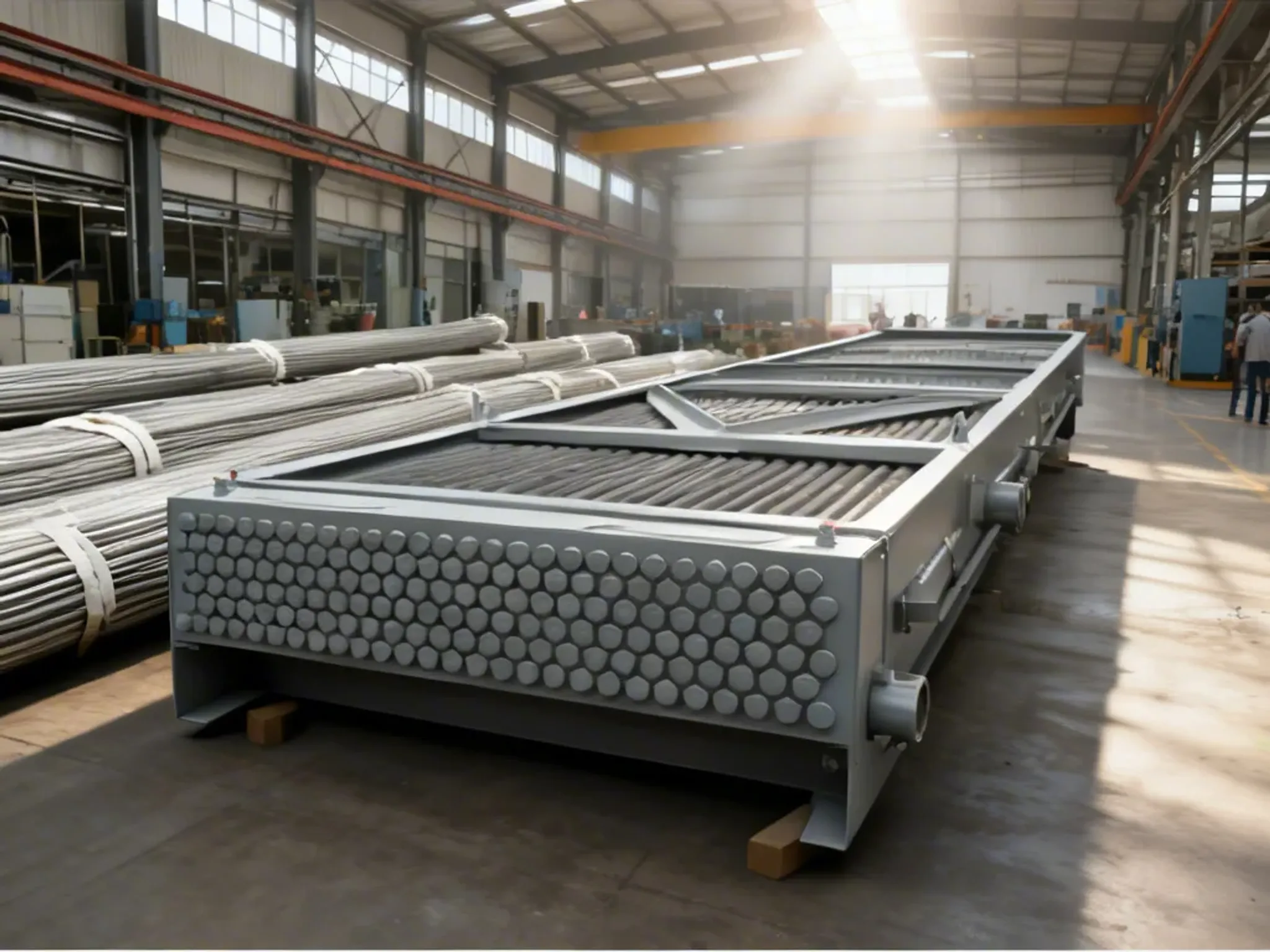

Теплообменная секция: “сердце” аппарата, где продукт течёт по трубам и отдаёт тепло воздуху.
Система подачи воздуха: вентилятор(ы), привод, элементы формирования потока (коллектор/диффузор) - обеспечивает продув секции.
Металлоконструкция: несущая часть для установки секций и узлов подачи воздуха, а также для монтажной/эксплуатационной жёсткости.
Принцип работы (простыми словами)
В общем виде вентилятор создаёт поток воздуха, который проходит через теплообменную секцию; воздух нагревается, а продукт в трубах охлаждается или конденсируется. Регулировать теплоотдачу можно через управление расходом воздуха и/или конструктивные решения (например, жалюзи, изменение угла лопастей), что встречается в практических схемах эксплуатации.
Важно: эффективность АВО всегда завязана на “воздушную сторону” - поэтому в проектах обычно уделяют внимание компоновке на площадке, подсосу/рециркуляции и возможностям регулирования в межсезонье (это те самые причины, почему на категории нужен чек‑лист исходных данных).
Типы и виды АВО
Чтобы упростить подбор под ваше ТЗ, АВО удобно делить на типы по трём признакам: как организована подача воздуха (нагнетательное или вытяжное исполнение), как расположены теплообменные секции (горизонтально, вертикально, зигзагообразно или дельтаобразно) и предусмотрена ли рециркуляция нагретого воздуха для зимней работы (без рециркуляции, с внутренней или с внешней).
Эта типизация помогает быстро сузить выбор по компоновке на площадке, сезонности и требованиям к регулированию, а уже конкретные серии/модификации (например, АВГ/АВЗ/АВМ) выбираются по вашим режимам и ограничениям проекта.
Группа | Тип/вид | Коротко (как отличить/когда нужно) |
|---|---|---|
Классификация по подаче воздуха | Нагнетательный | Вид аппарата по способу принудительной подачи охлаждающего воздуха на теплообменную поверхность. |
Классификация по подаче воздуха | Вытяжной | Второй вид по способу принудительной подачи воздуха (вытяжной). |
Классификация по компоновке секций | Горизонтальные | Тип по расположению теплообменных секций в пространстве (горизонтальные). |
Классификация по компоновке секций | Вертикальные | Тип по расположению теплообменных секций (вертикальные). |
Классификация по компоновке секций | Зигзагообразные | Тип по расположению теплообменных секций (зигзагообразные). |
Классификация по компоновке секций | Дельтаобразные | Тип по расположению теплообменных секций (дельтаобразные). |
Классификация по зимней эксплуатации | Без рециркуляции | В ГОСТ выделяют аппараты без рециркуляции нагретого воздуха. |
Классификация по зимней эксплуатации | С внутренней рециркуляцией | В ГОСТ описан вариант с внутренней рециркуляцией (для предотвращения переохлаждения продукта зимой). |
Классификация по зимней эксплуатации | С внешней рециркуляцией | В ГОСТ описан вариант с внешним коробом рециркуляции. |
Серии/обозначения (рынок) | АВГ (горизонтальный) | Одна из распространённых серий; в открытых описаниях по АВГ встречаются диапазоны по давлению/площади/вентиляторам/мощности. |
Серии/обозначения (рынок) | 2АВГ | Встречается как отдельное обозначение в номенклатуре (вариант/модификация АВГ). |
Серии/обозначения (рынок) | АВГ‑В (для вязких) | Встречается как аппарат для охлаждения высоковязких продуктов (модификация АВГ‑В). |
Серии/обозначения (рынок) | АВГ‑ВВ (для высоковязких) | Встречается как модификация для высоковязких продуктов (АВГ‑ВВ). |
Серии/обозначения (рынок) | 1АВГ‑160 / АВГ‑160Р / АВГ‑160Г | Встречаются “160‑е” исполнения в номенклатуре; используются под конкретные задачи (например, охлаждение природного газа/конденсация УВ — по описаниям). |
Серии/обозначения (рынок) | АВМ (малопоточный) | Малопоточные АВМ описываются как аппараты для охлаждения и конденсирования газообразных/парообразных/жидких сред; конструкция с осевым вентилятором и секцией оребрённых труб. |
Серии/обозначения (рынок) | АВМК (малопоточный камерный) | Встречается как отдельное обозначение в линейках производителей (как подтип малопоточных). |

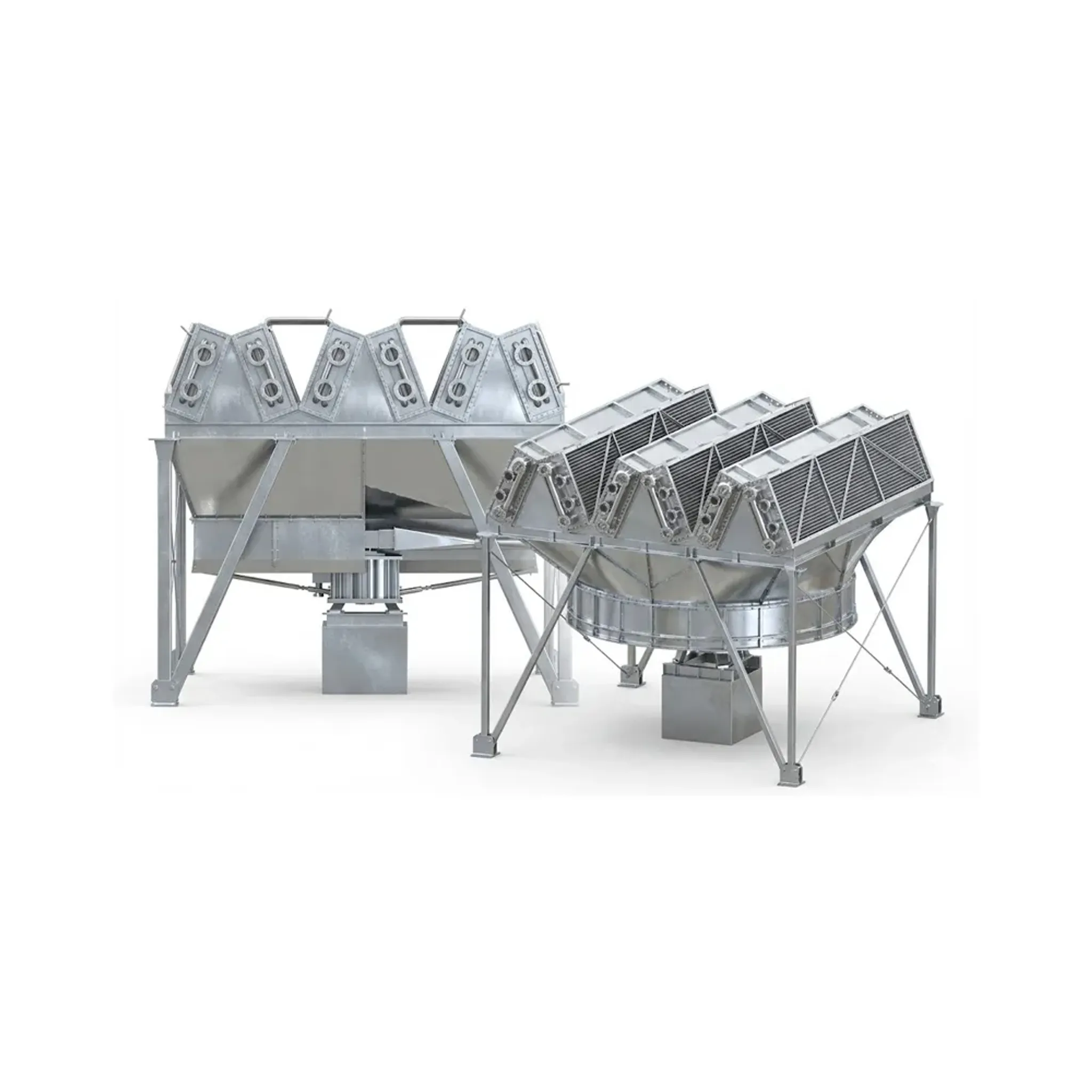

Серии/обозначения (рынок) | АВЗ (зигзагообразный) | Встречается как зигзагообразный АВЗ (и ряд модификаций). |

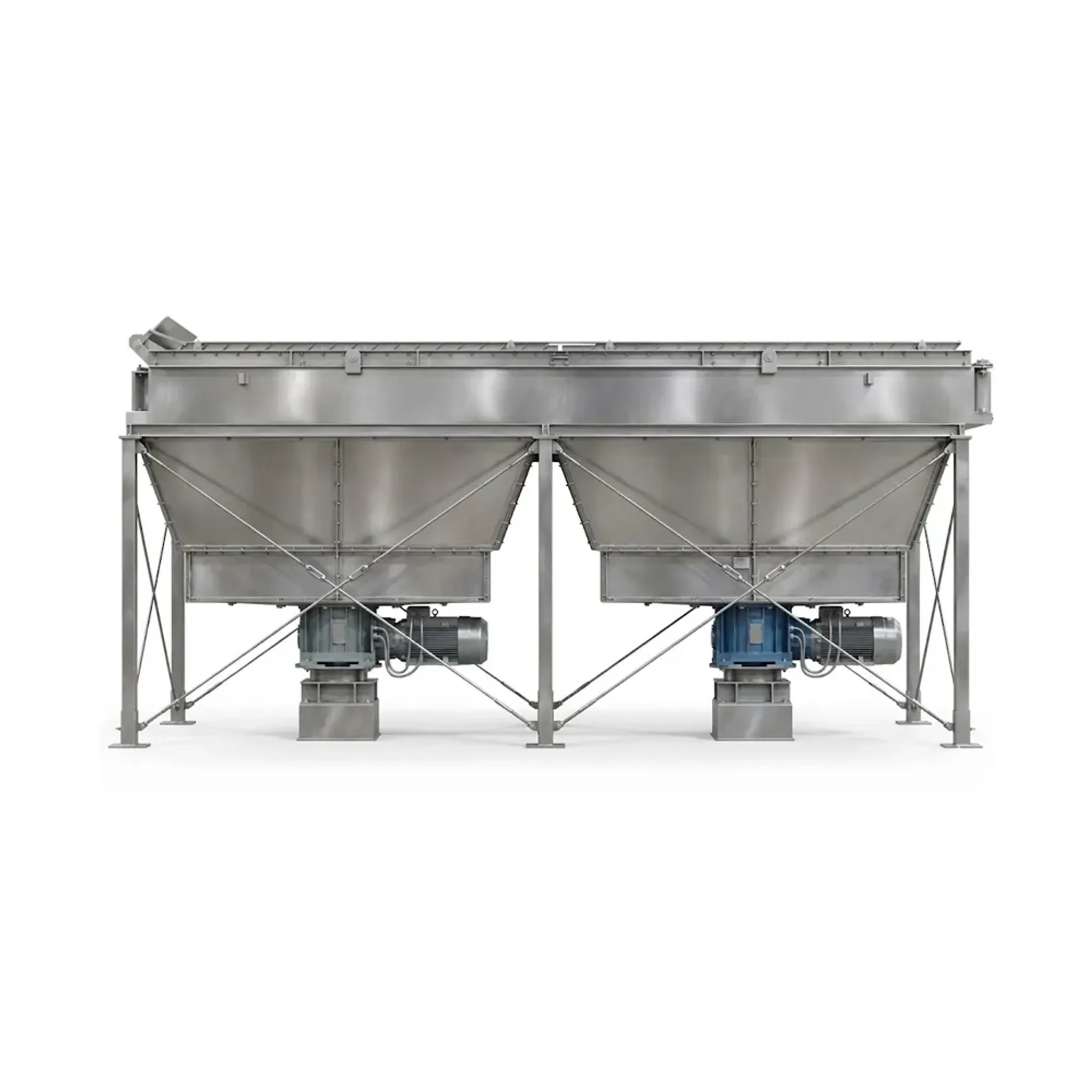

Серии/обозначения (рынок) | АВЗ‑Д / АВЗ‑КА / АВЗ‑МТ / АВЗ‑ПГС | Встречаются как модификации зигзагообразных АВЗ в номенклатуре. |
Блочно‑модульные/блоки | БМГ / БМР‑100 / АВГ‑БМ… | Встречаются блочно‑модульные/блочные обозначения в номенклатурах; в описаниях АВГ также упоминаются блочно‑модульные исполнения и блоки с рециркуляцией. |
Ограничения и рамки применимости
Если вы на этапе подбора или тендера, полезно сразу сверить базовые рамки: ГОСТ Р 51364‑99 задает область применения по давлению - не более 16,0 МПа (либо вакуум с остаточным давлением не ниже 665 Па) - и по температуре - не выше 400 °C. Также в документе приведены ориентиры по климатическому исполнению (У1/УХЛ1 по ГОСТ 15150), а в “общем случае” для У1/УХЛ1 указана поставка для эксплуатации при температуре деталей под давлением не ниже -40 °C.
Дополнительно стандарт фиксирует ряд типовых “площадочных” ограничений (в общем случае): высота эксплуатации до 1000 м над уровнем моря, сейсмичность до 7 баллов и ветровой район до IV, а по контракту область применения может расширяться (например, усиленная конструкция до 9 баллов и V ветрового района, или УХЛ1 для температур ниже -40 °C). Для коммерческой страницы это важно как сигнал: вы понимаете проектные ограничения и можете обсудить их до заключения договора.
