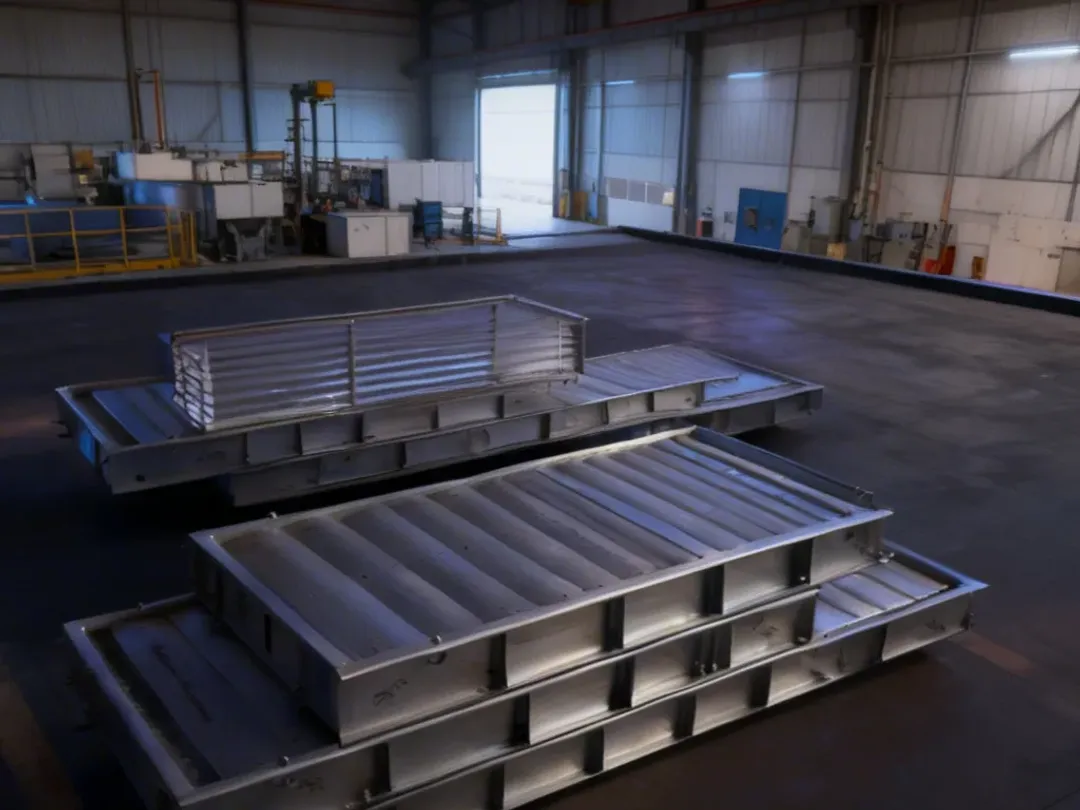

Воздухорегулирующие жалюзи - ключевой элемент для точного контроля температуры рабочих сред (газов, жидкостей) в аппаратах воздушного охлаждения. Наше предприятие осуществляет полный цикл производства систем жалюзи для АВО на заказ по вашим техническим заданиям и чертежам. Оборудование изготавливается в строгом соответствии с ГОСТ Р 51364 (ГОСТ ISO 13706) и подходит для эксплуатации на опасных производственных объектах нефтехимической и газовой отрасли.
Особенности конструкции и материалы
Мы проектируем жалюзи с учетом экстремальных климатических условий и непрерывных режимов работы (включая класс взрывоопасных зон В-1г).
Материальное исполнение: Створки и каркас изготавливаются из легкого и коррозионно-стойкого алюминия, что снижает нагрузку на металлоконструкции АВО.
Температурный режим: Жалюзи рассчитаны на прохождение потока воздуха с температурой от -40 °С до +100 °С.
Надежность: Сейсмостойкость до 6 баллов и расчетный минимальный срок службы до 20 лет.
Технические характеристики (на примере типового блока)
Мы изготавливаем элементы жалюзи любых габаритов. Для примера ниже приведены параметры многосекционного блока для межступенчатых холодильников.
Параметр | Значение / Варианты исполнения |
|---|---|
Габариты секций (Д × Ш × В) | от 5730 × 1500 × 200 мм до 5730 × 2300 × 200 мм (и индивидуально) |
Материал створок | Алюминий |
Рабочая температура среды | -40 ... +100 °С |
Мин. температура воздуха (5-дневка) | до -40 °С (возможно арктическое исполнение) |
Срок службы | не менее 20 лет |
Автоматика и дистанционное управление
Система комплектуется надежными узлами управления для плавной регулировки воздушного потока:
Пневматический поршневой привод двустороннего действия в низкотемпературном исполнении (-40...+80 °С).
Электропневматический позиционер (4-20 мА) с маркировкой взрывозащиты 1ExdIICT6 и степенью защиты IP66.
Обвязка выполняется из высококачественной нержавеющей трубки 8х1,0 мм с установкой фильтра-регулятора (0,5 мкм).
Также конструкцией всегда предусмотрена возможность ручного (механического) управления блоком жалюзи для каждой секции АВО при внештатных ситуациях.
Изготовление жалюзи для АВО на заказ
Поскольку аппараты воздушного охлаждения имеют разную конфигурацию секций, оптимальное решение - заказ оборудования напрямую у производителя.
Мы готовы разработать проект по вашим исходным данным или изготовить жалюзи по уже имеющемуся ТЗ (как для новых установок, так и для замены изношенных блоков). Комплект поставки включает паспорт, руководство по эксплуатации, чертежи общего вида и монтажный комплект.
Оставьте заявку на расчет! Пришлите ваше ТЗ, габариты секций АВО или опросный лист, и наши инженеры подготовят технико-коммерческое предложение с указанием сроков производства.
FAQ: Ответы на частые вопросы
1. Можете ли вы объединить несколько элементов жалюзи под один привод?
Да, мы проектируем кинематику таким образом, что блок (например, из 4 элементов жалюзи) может синхронно управляться от одного мощного пневмопривода через общую систему тяг и валов.
2. Согласовываете ли вы марку автоматики?
Обязательно. Модели поршневых приводов и позиционеров согласовываются с заказчиком на этапе подготовки технико-коммерческого предложения (ТКП), чтобы они легко интегрировались в вашу АСУ ТП.
3. Предоставляете ли вы чертежи до начала производства?
Да, мы предоставляем чертежи общего вида и сборочные чертежи завода-изготовителя для согласования с техническими службами заказчика (главным механиком, прибористом).
