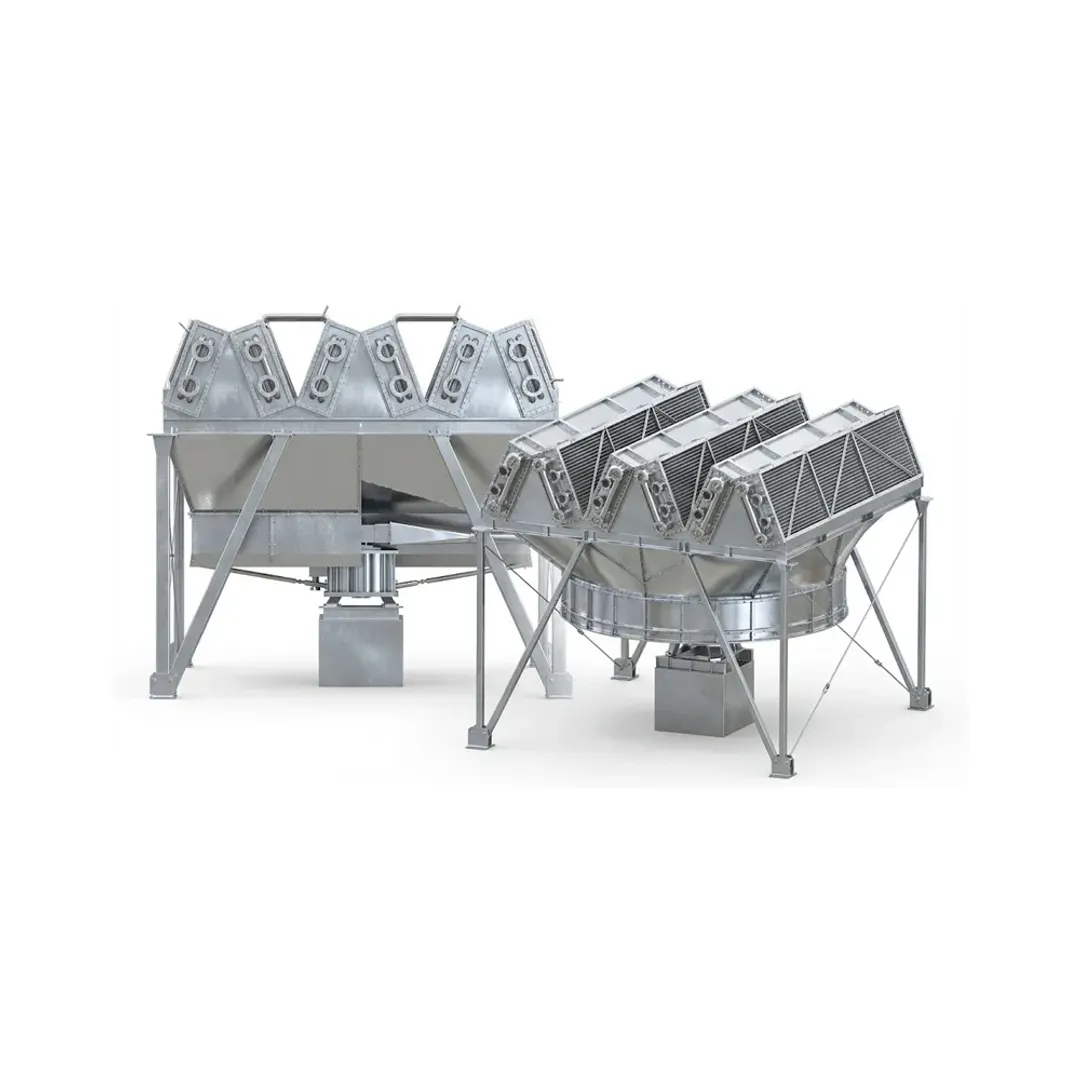

Аппараты воздушного охлаждения АВЗ (зигзагообразные) применяются для охлаждения и конденсации газообразных, парообразных и жидких сред на предприятиях нефтеперерабатывающей, газовой и химической промышленности.
Главная конструктивная особенность аппаратов этого типа - расположение теплообменных секций под острым углом (30–60°) друг к другу в форме зигзага. По сравнению со стандартными горизонтальными моделями (АВГ), зигзагообразная компоновка позволяет существенно сократить площадь фундаментного пятна, что критически важно при плотной застройке технологических площадок.
В чем отличие базового АВЗ от 2АВЗ-Д?
Чтобы подобрать оптимальное оборудование под ваш процесс, важно разделять модификации. Базовая серия АВЗ оснащается одним мощным вентилятором (диаметром до 5000 мм). Если для вашего технологического режима требуется распределенный обдув или резервирование приводов, применяется двухвентиляторная модификация.
Параметр | Базовый АВЗ | Модификация 2АВЗ-Д |
|---|---|---|
Количество вентиляторов | 1 (центральный) | 2 (распределенные) |
Количество трубных секций | Обычно 6 секций | 6 секций |
Привод и двигатели | 1 двигатель (37–75 кВт) | 2 двигателя (по 22–37 кВт) |
Назначение | Классические задачи охлаждения при дефиците площади | Задачи, требующие гибкой регулировки воздушного потока и резервирования приводов |
Страница модели | Вы находитесь здесь |
Технические характеристики серии АВЗ
Аппараты собираются из биметаллических оребренных труб, обеспечивающих высокий коэффициент теплоотдачи. Рабочий продукт циркулирует по трубам под избыточным давлением, а осевой вентилятор нагнетает воздух в межтрубное пространство снизу вверх.
Условное давление: 0,6; 1,6; 2,5; 4,0; 6,3 МПа.
Площадь поверхности теплообмена: от 2250 до 9250 м².
Коэффициент оребрения труб: 9; 14,6; 20.
Диаметр колеса вентилятора: до 5000 мм (для одно-вентиляторных версий).
Температура рабочей среды: от -40 °С до +300 °С.
Все параметры являются расчетными. Финальные габариты, мощность двигателей и шаг оребрения подбираются инженерным отделом ProfitSteel на базе вашего опросного листа.
Варианты комплектации под климатику
Для бесперебойной работы в условиях низких температур (для предотвращения переохлаждения продукта или застывания парафинов), базовые аппараты АВЗ могут быть дооснащены:
Системой внутренней рециркуляции нагретого воздуха (теплый воздух возвращается на вход вентилятора).
Жалюзи с автоматическим (электро/пневмо) или ручным приводом для регулировки потока.
Частотными преобразователями (ЧРП) на электродвигатель для точного удержания температурного режима и экономии электроэнергии до 30%.
Паровыми или электрическими подогревателями воздуха.
Часто задаваемые вопросы (FAQ)
1. Почему выбирают зигзагообразные АВО вместо горизонтальных?
Основная причина - дефицит места на эстакадах или технологических площадках. АВЗ занимает меньше площади по фундаменту при сопоставимой или большей площади теплообмена.
2. Можно ли модернизировать старый советский АВЗ?
Да. Мы можем изготовить теплообменные секции или узлы вентилятора на замену изношенным частям старых аппаратов, сохранив присоединительные размеры.
3. Кто делает расчет аппарата?
Наш инженерный отдел производит тепловой, гидравлический и аэродинамический расчеты на базе ваших данных (состав среды, температуры, давление, климатика).
4. Какие материалы применяются для труб?
В зависимости от агрессивности среды, внутренние несущие трубы могут быть выполнены из углеродистой стали, нержавеющей стали марок 12Х18Н10Т / 10Х17Н13М2Т или латуни. Наружное оребрение - алюминиевое.
5. Поставляется ли АВЗ с автоматикой?
Да, по требованию мы комплектуем оборудование системами автоматического управления (САУ) и шкафами управления.
Как заказать расчет:
Отправьте заполненный опросный лист или техническое задание на info@profitsteel.ruinfo@profitsteel.ru. Мы подберем точную модификацию АВЗ, просчитаем тепловую нагрузку и выдадим коммерческое предложение с учетом логистики до вашего объекта.
