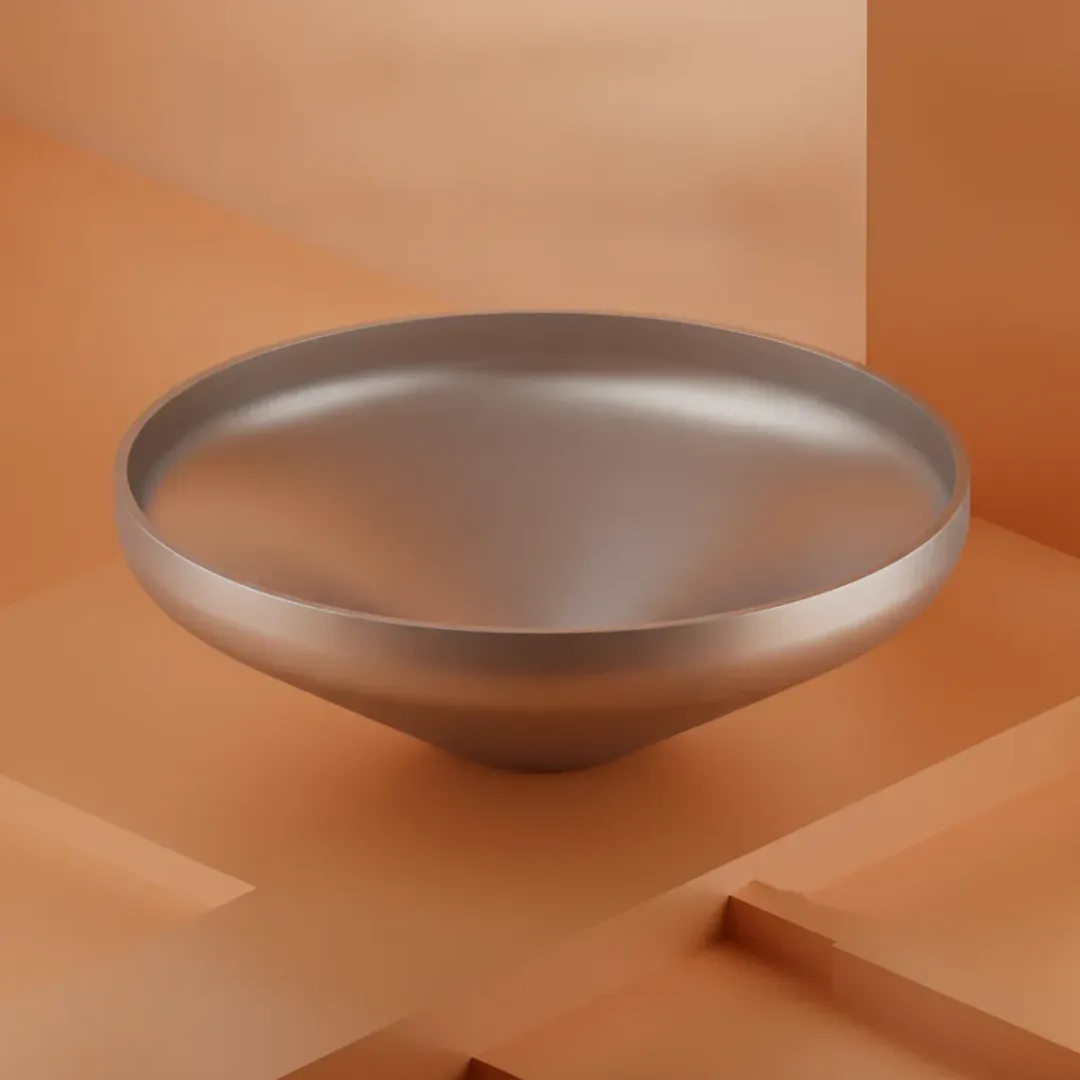

Конические днища отличаются от сферических и эллиптических своей формой, которая обеспечивает направленный поток сыпучих или жидких сред. Компания Profit Steel изготавливает конические днища из углеродистой стали марок 09Г2С и Ст3 методом гибки и сварки (или штамповки в зависимости от требований). Такие днища применяются в бункерах, циклонах, отстойниках, а также в аппаратах с нижним сливом осадка.
Основное преимущество конического днища - это возможность полного опорожнения емкости без застойных зон. Благодаря наклонным стенкам твердые частицы, шлам или вязкие жидкости легче удаляются самотеком. Наша компания производит конические днища по ГОСТ Р 52630-2012, ГОСТ 34347-17, а также по индивидуальным чертежам заказчика.
Конструктивные особенности
Коническое днище характеризуется тремя основными параметрами: большим диаметром (Dб), малым диаметром (Dм) и толщиной стенки (S). Малый диаметр может быть выполнен как с патрубком для слива, так и заглушенным. Важным элементом является переходной радиус в местах сопряжения конуса с цилиндрической частью обечайки или с патрубком — мы выполняем обработку радиусов R30, R50, R75, R100 мм по требованию.
Угол конуса заказчик определяет в техническом задании. Стандартные углы составляют от 30 до 120 градусов, однако возможны любые значения под конкретную технологическую задачу. При угле более 60 градусов требуется дополнительный расчет на прочность, который мы можем выполнить по запросу.
Области применения конических днищ из черной стали
Конические днища востребованы в отраслях, где важна эффективная выгрузка продукта:
Отрасль | Тип оборудования |
|---|---|
Горнорудная и металлургия | Бункеры для руды, концентратов, пылеосадительные циклоны |
Строительная промышленность | Силосы для цемента, песка, гравия |
Химическая и нефтехимия | Отстойники, сгустители, реакторы с выгрузкой осадка |
Пищевая промышленность | Бункеры для муки, сахара, зерна, емкости для вязких продуктов |
ЖКХ и водоподготовка | Песколовки, илоуплотнители, отстойники сточных вод |
В отличие от сферических днищ, которые лучше работают под высоким равномерным давлением, конические предпочтительны для сред с осадком или сыпучими материалами.
Технические возможности
Компания Profit Steel изготавливает конические днища из черной стали в следующем диапазоне размеров.
Параметр | Значение |
|---|---|
Большой диаметр (Dб), мм | до 2800 |
Малый диаметр (Dм), мм | от 20 |
Толщина стенки (S), мм | от 1 до 8 |
Длина (высота) конуса, мм | согласовывается индивидуально |
Радиус переходных зон (R), мм | 30, 50, 75, 100 или по чертежу |
Марки стали | 09Г2С, Ст3, Ст20 (по запросу) |
Стандарты | ГОСТ Р 52630-2012, ГОСТ 34347-17 |
Изготовление возможно как цельнокроеное (из одного листа), так и сварное из нескольких сегментов — выбор зависит от диаметра и толщины. При сварном исполнении швы проходят обязательный визуальный контроль.
Материалы: особенности выбора
Сталь 09Г2С рекомендована для конических днищ, работающих при температурах от -70 до +425 градусов Цельсия, а также под давлением до 16 МПа (в зависимости от толщины). Она обладает повышенной ударной вязкостью и хорошо сваривается без предварительного подогрева при толщинах до 20 мм.
Сталь Ст3 является более доступным вариантом для неответственных конструкций при температурах от -40 до +400 градусов Цельсия и атмосферном или пониженном давлении. Она проще в гибке и штамповке, но уступает 09Г2С по устойчивости к хрупкому разрушению на холоде.
Для агрессивных сред или требований к чистоте поверхности вместо черной стали следует рассматривать нержавеющие аналоги (отдельная позиция каталога).
Контроль качества и сопроводительная документация
Каждое коническое днище после изготовления проходит визуальный и измерительный контроль (ВИК). В рамках ВИК проверяются:
геометрические размеры (диаметры, угол конуса, высота);
качество сварных швов (при сварной конструкции);
отсутствие трещин, вмятин, заусенцев на кромках;
соответствие переходных радиусов чертежу.
ВИК включен в стоимость изделия.
При необходимости более глубокого контроля заказчик может инициировать ультразвуковую дефектоскопию (УЗК). Услуга оплачивается отдельно и выполняется независимой лабораторией. УЗК позволяет обнаружить внутренние поры, расслоения и несплавления в металле.
Гарантийные обязательства не предусмотрены, но продукция сопровождается сертификатом на материал и протоколом ВИК.
Заказ и доставка
Чтобы получить коммерческое предложение на коническое днище, необходимо направить чертеж или указать следующие данные:
большой диаметр (Dб);
малый диаметр (Dм) или желаемый угол конуса;
толщину стенки (S);
марку стали (09Г2С или Ст3);
наличие и радиус переходных зон.
Срок изготовления зависит от сложности и тиража. Единичные днища производятся от 3 рабочих дней, серийные партии — по согласованию.
Доставка по Москве и Московской области осуществляется собственным автотранспортом Profit Steel. В другие регионы России заказы отправляются через транспортные компании: Деловые Линии, ПЭК, СДЭК, ЖелДорЭкспедиция и другие.
