Что такое днище сосуда и зачем оно нужно?
Днище - это неотъемлемый элемент любого ёмкостного оборудования (резервуаров, цистерн, реакторов, колонн, сепараторов, баков). Оно воспринимает внутреннее и наружное давление, температурные расширения, механические нагрузки и обеспечивает полную герметизацию корпуса. Правильный выбор днища напрямую влияет на безопасность, долговечность и экономичность всей установки.
Ключевые сущности этой страницы:
Типы днищ по геометрии
Материалы изготовления (углеродистые, легированные, нержавеющие стали)
Нормативная база (ГОСТ 6533-78, ГОСТ 34347-17, ТУ)
Технологии производства (горячая штамповка, холодная штамповка, сварка из лепестков)
Конструктивные элементы (отбортовка, штуцера, люки, рёбра жёсткости)
Области применения стальных днищ (отраслевой разрез)
Днища используются в оборудовании, работающем под давлением и без него. Основные отрасли:
Нефтегазовая и нефтехимия: резервуары РВС, сепараторы, буферные ёмкости, факельные системы.
Химическая промышленность: реакторы, автоклавы, абсорберы, колонны синтеза.
Энергетика: деаэраторы, баки питательной воды, теплообменники.
Пищевая промышленность: ёмкости для брожения, хранения молока, вина, пива.
ЖКХ и водоснабжение: накопительные баки, отстойники, напорные резервуары.
Транспортировка жидкостей: цистерны, вагоны-цистерны, контейнеры.
Типы стальных днищ: конструкция, плюсы, ограничения
Мы производим все типы днищ серийно и под заказ. Ниже - детальная техническая характеристика каждого вида.
Эллиптические днища (самый востребованный тип)
Форма: полусфера, плавно переходящая в цилиндр (отбортовка).
Рабочее давление: до 1,6 МПа (16 бар) - оптимальны для вертикальных сосудов.
ГОСТ: 6533-78, а также 34347-17 (для современных расчётов).
Диапазон размеров: D = 400–2000 мм (по требованию до 3000 мм).
Толщина стенки: S = 3–10 мм (под заказ до 16 мм).
Преимущества: минимальная концентрация напряжений, высокая усталостная прочность, умеренная металлоёмкость.
Недостатки: сложность штамповки при очень толстых стенках.
Применение: вертикальные резервуары, реакторы с перемешиванием, мерники, приёмные ёмкости.
Сферические днища
Форма: идеальная сфера (часть шара), обычно без отбортовки или с короткой цилиндрической обечайкой.
Рабочее давление: высокое и очень высокое (до 10 МПа и более).
ГОСТ: 34347-17.
Диапазон размеров: D = 200–3000 мм.
Толщина стенки: S = 1–20 мм (возможно 25–30 мм под заказ).
Преимущества: наименьшая толщина при заданном давлении, экономия металла до 30% по сравнению с эллиптическими.
Недостатки: сложность изготовления (требуются мощные штампы или сборка из лепестков).
Применение: газгольдеры, шаровые резервуары, аппараты высокого давления.

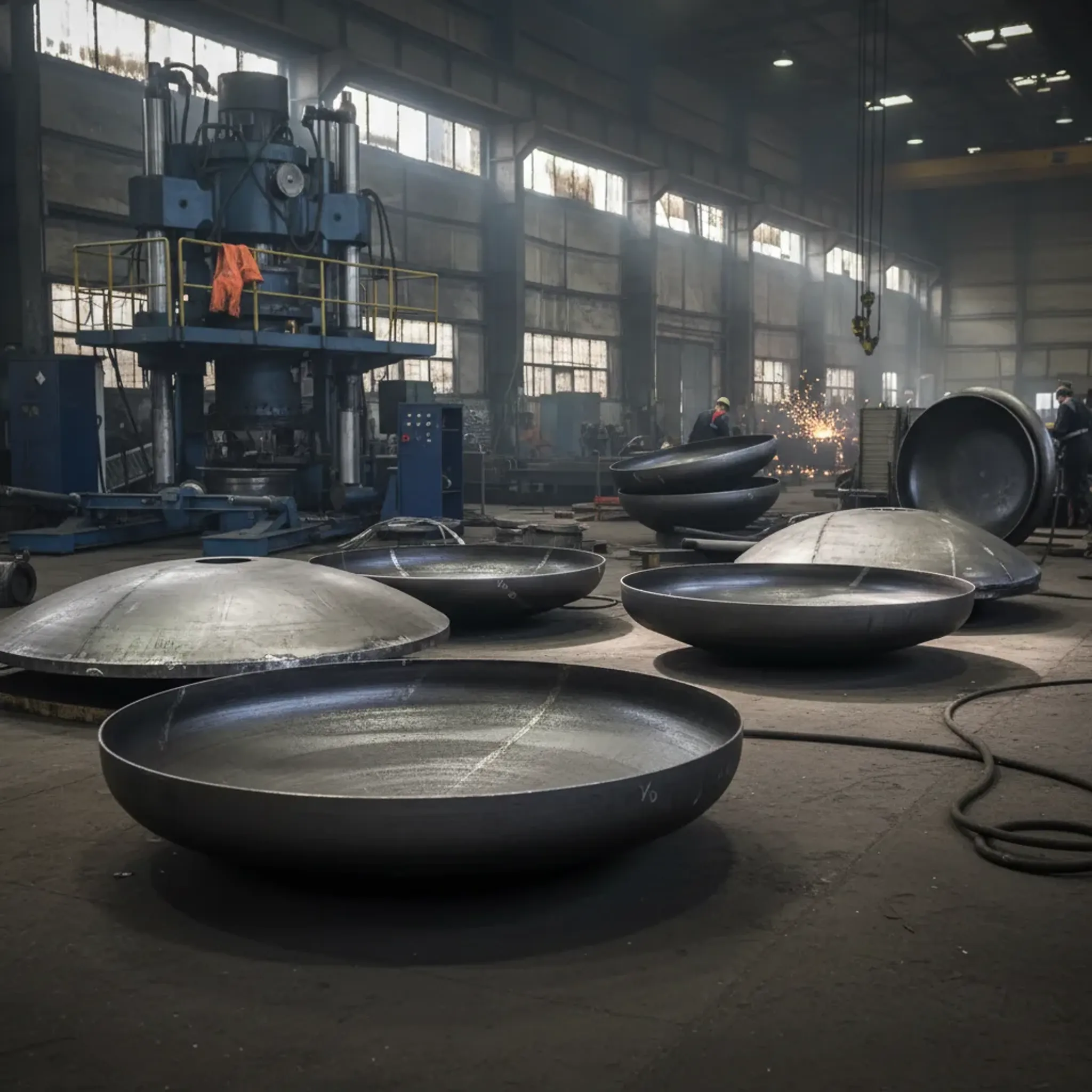

Торосферические днища
Форма: переходной тип - сферический купол + торический переход (отбортовка радиусом r).
Рабочее давление: среднее/высокое, особенно хорошо работают при циклических нагрузках.
ГОСТ: 6533-78 и 34347-17.
Размеры: D = 400–2800 мм, S = 3–12 мм.
Преимущества: меньше стресс-концентрация в зоне сварного шва, чем у эллиптических, подходят для автоклавов.
Недостатки: выше трудоёмкость, чем у эллиптических.
Применение: автоклавы, циклонные аппараты, ёмкости с частыми сбросами давления.

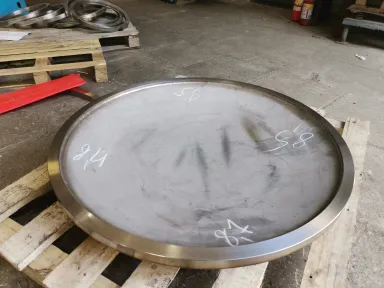

Плоские днища (с отбортовкой и без)
Форма: плоский круг (иногда с отбортовкой - цилиндрическим бортом).
Рабочее давление: атмосферное или низкое (<0,05 МПа).
ГОСТ: 34347-17.
Размеры: D = 400–2800 мм, S = 3–10 мм.
Преимущества: простота изготовления, низкая стоимость, удобство монтажа люков и штуцеров.
Недостатки: большая металлоёмкость при увеличении давления (требуются рёбра жёсткости).
Рёбра жёсткости: устанавливаются при D > 1000 мм или давлении выше 0,03 МПа.
Применение: люки-лазы, днища бункеров, накопительных баков при атмосферном давлении, крышки теплообменников.

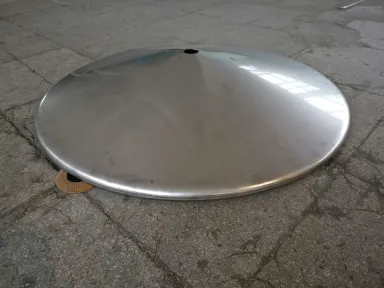

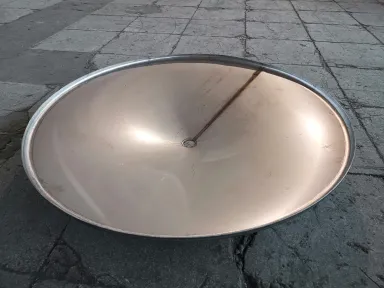

Конические днища (изготавливаются под заказ)
Угол конуса: от 30° до 120° (стандарт 60°, 90°).
Диаметр: до 2800 мм.
Толщина: от 4 до 20 мм.
Применение: отстойники, сгустители, циклоны - там, где важен эффективный слив осадка или сыпучих продуктов.
Материалы для днищ: какую сталь выбрать?
Мы работаем со следующими марками (и их импортными аналогами):
Категория | Марки стали | Характеристика |
|---|---|---|
Углеродистые | Ст3сп5, Ст3пс, 20, 20К | Рабочая температура от -40 до +400°C, неагрессивные среды, низкая цена |
Низколегированные | 09Г2С, 09Г2С-12, 16ГС | Холодостойкость до -70°C, повышенная прочность, замена нержавейке в химии |
Нержавеющие (аустенитные) | 12Х18Н10Т, 08Х18Н10Т, AISI 304/304L, AISI 316/316L | Кислотостойкие, до +600°C, пищевые и фармацевтические среды |
Жаростойкие | 15Х5М, 20Х23Н18 | Высокотемпературные установки (до 1000°C) |
Биметалл | Ст3+12Х18Н10Т и др. | Слой нержавейки 2–5 мм на углеродистой основе - дешевле чистой нержавейки |
Совет: для работы с агрессивными жидкостями (кислоты, щёлочи) всегда выбирайте AISI 316L. Для азота, воздуха, воды под давлением - 09Г2С оптимальна по цене/качеству.
Полная таблица типоразмеров стальных днищ (серийное производство)
Тип днища | Диаметр D, мм (мин.-макс.) | Толщина S, мм (мин.-макс.) | ГОСТ | Типовое наличие |
|---|---|---|---|---|
Эллиптическое | 400 – 2000 | 3 – 10 | 6533-78, 34347-17 | под заказ 7–12 дней |
Сферическое | 200 – 3000 | 1 – 20 | 34347-17 | под заказ 10–20 дней |
Торосферическое | 400 – 2800 | 3 – 12 | 6533-78 / 34347-17 | под заказ 10–15 дней |
Плоское | 400 – 2800 | 3 – 10 | 34347-17 | под заказ 5–10 дней |
Коническое | 300 – 2800 | 4 – 20 | по ТУ или чертежу | под заказ 14–21 день |
Важно: для диаметров свыше 2500 мм днища могут изготавливаться сварными из 2–4 лепестков. Сварные швы проходят 100% радиографический или ультразвуковой контроль.
Пример расшифровки маркировки:
Днище эллиптическое 1200×8 – 09Г2С – ГОСТ 6533-78
Означает: эллиптическое днище, наружный диаметр 1200 мм, толщина стенки 8 мм, сталь 09Г2С, по ГОСТ 6533-78.
Как правильно выбрать тип днища: пошаговая методика
Используйте эту таблицу-решатель:
Условие эксплуатации | Рекомендуемый тип днища | Почему? |
|---|---|---|
Давление > 1,6 МПа, газ или жидкость | Сферическое или торосферическое | Минимальная толщина, выдерживает высокие напряжения |
Давление 0,5–1,6 МПа, вертикальный аппарат | Эллиптическое | Оптимальное соотношение цены, прочности и удобства сварки |
Атмосферное давление, большой диаметр (более 2000 мм) | Плоское (с рёбрами или без) | Простота изготовления, не требуется мощная штамповка |
Нужен полный слип вязкого осадка или сыпучего продукта | Коническое (угол 60–90°) | Самоочищающаяся форма, нет застойных зон |
Циклические нагрузки (частые пуски/остановки) | Торосферическое | Более высокая усталостная прочность, чем у эллиптического |
Агрессивная среда + температура до 400°C | Из нержавейки AISI 316L или 12Х18Н10Т | Коррозионная стойкость, пассивная плёнка |
Ограничен бюджет, среда неагрессивная | Из стали Ст3 или 09Г2С | Низкая цена, достаточная прочность для большинства промышленных задач |
Быстрый алгоритм выбора в 3 шага:
Определите расчётное давление и температуру.
Учитывайте диаметр и необходимость полного слива.
Сопоставьте с таблицей выше - или пришлите техзадание нам.
Индивидуальное изготовление: нестандартные днища и дополнительные опции
Если вашего типоразмера или формы нет в стандартных таблицах, мы проектируем и изготавливаем по вашим чертежам.
Что мы делаем под заказ:
Конические днища с любым углом (30°, 45°, 60°, 90°, 120°).
Холодноштампованные днища (D = 200–800 мм) - идеальная геометрия, отсутствие окалины.
Днища с готовыми патрубками, штуцерами, люками-лазами (вварка до штамповки или после).
Утолщённые днища (S до 30 мм для сферических и до 20 мм для эллиптических).
Биметаллические днища (например, основа Ст3 + плакирующий слой 12Х18Н10Т).
Днища по ТУ с нестандартными радиусами переходов.
Как заказать нестандарт:
Пришлите эскиз (можно от руки) или укажите параметры:
Тип (если особый - «по чертежу»)
Наружный диаметр D
Толщина S
Материал
Наличие отбортовки и её размеры (r, h)
Нужны ли отверстия / штуцера
Требования к паспорту качества (п. 4.0 - обязательно для сосудов под давлением)
Срок подготовки КП - 1 рабочий день.
Технологии производства: горячая и холодная штамповка, сварные днища
Мы используем три основных метода:
Горячая штамповка на прессах (до 3000 тонн)- для диаметров от 400 до 2800 мм, сталей любой толщины. Обеспечивает однородную структуру металла.
Холодная штамповка- для малых диаметров (200–800 мм), нержавеющих и тонколистовых сталей. Минимум окалины, высокая точность.

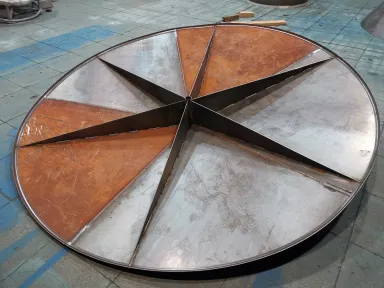

Сварка из лепестков (секторная сборка)- для D > 2500 мм или при отсутствии штампа. Лепестки вырезаются плазмой, свариваются, швы контролируются УЗК или радиографией.
Контроль качества: входной контроль листа, промежуточные замеры геометрии (шаблонами), толщинометрия готового днища, гидроиспытания (по требованию), паспорт ОТК с заключением.
Часто задаваемые вопросы (расширенный FAQ)
Вопрос 1: Обязательна ли отбортовка для эллиптического днища?
Ответ: Да, по ГОСТ 6533-78 отбортовка высотой не менее 25 мм или 0,03D - обязательна. Она позволяет сваривать днище с обечайкой встык без подкладных колец.
Вопрос 2: Можно ли установить плоское днище на сосуд под давлением 0,6 МПа?
Ответ: Технически да, но потребуется очень толстое днище (расчёт по формуле прочности) и рёбра жёсткости. Экономически выгоднее использовать эллиптическое днище - оно будет легче и дешевле.
Вопрос 3: Как вы контролируете сварные швы лепестковых днищ?
Ответ: 100% радиографический контроль (или УЗК, вызывается независимая лаборатория) каждой шва. Также проводится визуально-измерительный контроль и гидроиспытание по требованию заказчика.
Вопрос 4: Делаете ли вы днища с внутренним покрытием (эмаль, цинк, полимер)?
Ответ: Сами не покрываем, но можем отгрузить днища на стороннее покрытие по вашему желанию. Подберём исполнителя.
Вопрос 5: Как быстро получить расчёт стоимости для нестандартного типоразмера?
Ответ: Заполните форму на сайте или позвоните. Ответ - в течение 2 часов в рабочее время. Для расчёта нужны: D, S, материал, тип днища.
Готовы заказать стальные днища? Оставьте заявку прямо сейчас
Мы поможем подобрать оптимальное решение под ваше давление, среду и бюджет.
Для быстрой заявки укажите:
Тип днища (эллиптическое, сферическое, торосферическое, плоское, коническое)
Диаметр (D, мм) и толщина (S, мм)
Материал (например, 09Г2С или AISI 304)
Количество (штук)
Необходимость паспорта качества и доп. контроля
Желаемый срок поставки
