Наша компания специализируется на высокоточной вальцовке листового металла с использованием профессионального оборудования. Мы предлагаем услуги по гибке металла диаметром от 230 до 3800 мм, толщиной от 4 до 50 мм на современных 3-х и 4-х валковых станках.

Технические характеристики оборудования

В нашем распоряжении современные вальцы ведущих производителей:

• 3-х валковые профилегибочные станки

• 4-х валковые листогибочные машины

• Максимальная толщина обработки: 50 мм

• Диапазон рабочих диаметров: 230-3800 мм

• Длина рабочей зоны: до 6000 мм

Особенности технологии вальцовки

Процесс вальцовки листового металла требует профессионального подхода и учета множества факторов:

1. Выбор режима деформации в зависимости от марки металла

2. Расчет усилия прижима валков

3. Определение оптимальной скорости вальцевания

4. Учет упругого последействия материала

5. Корректировка позиционирования заготовки

Преимущества 4-х валковых станков

Использование 4-х валковых машин дает ряд преимуществ:

• Более точное позиционирование заготовки

• Повышенная точность радиуса гиба

• Снижение риска деформации кромок

• Возможность работы с большими толщинами

• Уменьшение количества проходов

Материалы и их особенности обработки

Мы работаем со всеми видами конструкционных сталей:

• Углеродистые стали

• Нержавеющие стали

• Низколегированные стали

• Алюминиевые сплавы

Для каждого материала подбираются индивидуальные режимы обработки с учетом:

• Предела текучести

• Модуля упругости

• Коэффициента деформационного упрочнения

Контроль качества и допуски

На всех этапах производства мы обеспечиваем строгий контроль качества:

• Геометрическая точность ±0,5 мм

• Отклонение от круглости ≤1 мм

• Качество поверхности Ra 3.2-6.3

• Визуальный контроль сварных швов (при необходимости)

Технологические ограничения

При расчете возможности вальцовки учитываем:

1. Минимальный радиус гиба в зависимости от толщины

2. Соотношение диаметра заготовки к толщине стенки

3. Характеристики пластичности материала

4. Необходимость предварительной термообработки

Специальное оборудование

В нашем парке оборудования:

• Гидравлические прессы для предварительной формовки

• Роликовые станки для калибровки

• Измерительные системы контроля геометрии

• Оборудование для термической резки

Профессиональная вальцовка листового металла требует современного оборудования и квалифицированного персонала. Мы гарантируем высокое качество обработки при соблюдении всех технических требований заказчика.

Дополнительные услуги:

• Предварительная правка листового металла

• Последующая механическая обработка

• Антикоррозионная защита

Технологии вальцовки листового металла

Вальцовка на 3-х валковом станке

3-х валковый станок — это классический инструмент для гибки листового металла, который широко используется благодаря своей универсальности и простоте конструкции. Процесс включает следующие этапы:

1. Подготовка заготовки:

   • Листовой металл подается между тремя валками (два нижних и один верхний).

   • Важно правильно рассчитать длину заготовки с учетом упругого последействия материала.

2. Начальный изгиб:

   • Верхний валок прижимает лист к нижним валкам.

   • Первоначальный изгиб создается за счет давления верхнего валка, которое регулируется гидравлическим или механическим приводом.

3. Многопроходная обработка:

   • Заготовка проходит через валки несколько раз, постепенно увеличивая радиус гиба.

   • На каждом проходе оператор корректирует положение верхнего валка, чтобы достичь требуемого диаметра.

4. Финальная калибровка:

   • После достижения нужного радиуса выполняется калибровка для устранения отклонений.

   • Контроль качества проводится с помощью шаблонов или лазерных измерительных систем.

Особенности работы на 3-х валковом станке:

• Требует предварительной правки кромок заготовки, так как начальный участок листа остается плоским.

• Подходит для серийного производства цилиндрических деталей.

• Ограничения по минимальному радиусу гиба зависят от толщины металла и его марки.

Вальцовка на 4-х валковом станке

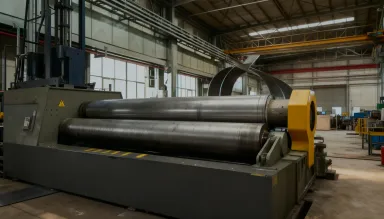

4-х валковый станок более сложен в конструкции, но обеспечивает высокую точность и производительность. Он идеально подходит для крупногабаритных и толстостенных изделий.

1. Подготовка заготовки:

   • Четвертый валок (прижимной) позволяет сразу фиксировать лист, что исключает необходимость предварительной правки кромок.

   • Лист подается между двумя нижними и двумя верхними валками.

2. Начальный изгиб:

   • Прижимной валок фиксирует заготовку, а два боковых валка начинают процесс гиба.

   • Благодаря четвертому валку, процесс начинается с самого края листа.

3. Многопроходная обработка:

   • Регулировка положения всех четырех валков позволяет точно контролировать радиус гиба.

   • Меньше проходов по сравнению с 3-х валковым станком, что сокращает время обработки.

4. Финальная калибровка:

   • Высокая точность достигается за счет равномерного распределения усилия между всеми валками.

   • Возможность работы с большими толщинами металла (до 50 мм).

Преимущества 4-х валкового станка:

• Минимальное количество брака благодаря точному позиционированию заготовки.

• Подходит для изготовления конических деталей.

• Высокая производительность при работе с толстыми листами.

Продукция, которую можно изготовить методом вальцовки

Метод вальцовки листового металла позволяет создавать широкий спектр изделий различной сложности и назначения. Рассмотрим подробно, какие детали можно изготовить на 3-х и 4-х валковых станках, а также на конусных вальцах.

На 3-х валковых станках:

1. Цилиндрические изделия

• Трубы и трубные секции:

  • Трубопроводы для транспортировки жидкостей, газов и сыпучих материалов.

  • Секции для магистральных трубопроводов диаметром от 230 до 3800 мм.

  • Примеры:

    • Трубы для водоснабжения и канализации.

    • Трубные элементы для нефтегазовой промышленности.

• Обечайки для резервуаров:

  • Цилиндрические секции для вертикальных и горизонтальных емкостей.

  • Обечайки для хранения нефти, воды, химических веществ.

  • Примеры:

    • Обечайки для резервуаров объемом до 5000 м³.

    • Секции для силосов и бункеров.

• Корпуса оборудования:

  • Корпуса насосов, компрессоров, теплообменников.

  • Примеры:

    • Цилиндрические корпуса для насосных станций.

    • Секции для фильтров и сепараторов.

2. Кольцевые и криволинейные элементы

• Уплотнительные кольца:

  • Кольца для герметизации соединений трубопроводов.

  • Примеры:

    • Фланцевые кольца для высокого давления.

    • Уплотнительные элементы для судостроения.

• Арочные конструкции:

  • Изогнутые элементы для кровли и фасадов зданий.

  • Примеры:

    • Арки для торговых центров и спортивных сооружений.

    • Декоративные элементы для архитектурных объектов.

• Криволинейные панели:

  • Панели для обшивки стен и потолков.

  • Примеры:

    • Изогнутые панели для интерьеров.

    • Детали для оформления фасадов.

На 4-х валковых станках:

1. Крупногабаритные цилиндрические изделия

• Силосы и бункеры:

  • Цилиндрические секции для хранения сыпучих материалов (зерно, цемент, песок).

  • Примеры:

    • Секции для силосов высотой до 30 метров.

    • Бункеры для пищевой и строительной промышленности.

• Резервуары высокого давления:

  • Сферические и цилиндрические секции для сосудов высокого давления.

  • Примеры:

    • Секции для газгольдеров.

    • Корпуса для реакторов и автоклавов.

• Теплообменники:

  • Цилиндрические корпуса для теплообменного оборудования.

  • Примеры:

    • Секции для кожухотрубных теплообменников.

    • Корпуса для паровых котлов.

2. Конические детали

• Переходники для трубопроводов:

  • Конусные переходники для соединения труб разного диаметра.

  • Примеры:

    • Переходники для вентиляционных систем.

    • Элементы для нефтегазовых трубопроводов.

• Лопасти и крыльчатки:

  • Конические лопасти для вентиляторов и турбин.

  • Примеры:

    • Лопасти для промышленных вентиляторов.

    • Крыльчатки для насосов.

• Конические корпуса:

  • Корпуса для оборудования с переменным диаметром.

  • Примеры:

    • Конические секции для дымоходов.

    • Детали для пищевых трубопроводов.

3. Сложные формы

• Сферические сегменты:

  • Сегменты для резервуаров высокого давления и криогенных емкостей.

  • Примеры:

    • Сферические секции для газгольдеров.

    • Элементы для космической промышленности.

• Изогнутые панели:

  • Панели сложной геометрии для судостроения и авиастроения.

  • Примеры:

    • Обшивка для корпусов кораблей.

    • Панели для самолетов и ракет.

На конусных вальцах:

1. Конические детали

• Переходники для трубопроводов:

  • Конусные переходники для соединения труб разного диаметра.

  • Примеры:

    • Переходники для пищевых трубопроводов.

    • Элементы для вентиляционных систем.

• Конические корпуса:

  • Корпуса для оборудования с переменным диаметром.

  • Примеры:

    • Конические секции для дымоходов.

    • Детали для химической промышленности.

2. Лопасти и крыльчатки

• Лопасти для вентиляторов:

  • Конические лопасти для промышленных вентиляторов.

  • Примеры:

    • Лопасти для осевых вентиляторов.

    • Крыльчатки для центробежных насосов.

• Лопасти для турбин:

  • Конические лопасти для гидравлических и паровых турбин.

  • Примеры:

    • Лопасти для гидроэлектростанций.

    • Детали для авиационных двигателей.

3. Специальные формы

• Элементы для аэрокосмической промышленности:

  • Конические панели для обшивки летательных аппаратов.

  • Примеры:

    • Панели для самолетов и ракет.

    • Детали для спутников.

• Детали для пищевой промышленности:

  • Конические элементы для трубопроводов и емкостей.

  • Примеры:

    • Переходники для молочных заводов.

    • Элементы для кондитерских производств.

Примеры применения продукции в различных отраслях

Нефтегазовая промышленность:

• Трубопроводы, обечайки, переходники.

• Примеры:

  • Трубы для транспортировки нефти и газа.

  • Резервуары для хранения углеводородов.

Химическая промышленность:

• Корпуса реакторов, теплообменников, емкости.

• Примеры:

  • Сосуды высокого давления.

  • Нержавеющие трубы для химикатов.

Строительство:

• Арочные конструкции, фасадные панели.

• Примеры:

  • Кровельные элементы для торговых центров.

  • Декоративные детали для зданий.

Пищевая промышленность:

• Нержавеющие трубы, емкости, переходники.

• Примеры:

  • Трубопроводы для молока и соков.

  • Емкости для хранения продуктов.

Судостроение:

• Обшивка корпусов, конические элементы.

• Примеры:

  • Панели для кораблей.

  • Детали для подводных аппаратов.

Марки стали, которые можно вальцевать

Углеродистые стали:

• Ст3сп, Ст3пс:

  • Широко используются для изготовления труб и резервуаров.

  • Хорошая пластичность и свариваемость.

• 09Г2С:

  • Низколегированная сталь с повышенной прочностью.

  • Применяется для изготовления сосудов высокого давления.

Нержавеющие стали:

• AISI 304, AISI 316:

  • Используются в пищевой, химической и фармацевтической промышленности.

  • Высокая коррозионная стойкость.

• 12Х18Н10Т:

  • Аналог AISI 321, применяется для работы при высоких температурах.

Высокопрочные стали:

• 10ХСНД:

  • Используется для строительных конструкций.

  • Устойчивость к низким температурам.

• 17Г1С:

  • Применяется для трубопроводов высокого давления.

Алюминиевые сплавы:

• АМг6, Д16:

  • Используются в авиастроении и судостроении.

  • Легкий вес и хорошая коррозионная стойкость.

Промышленные сферы применения продукции

Нефтегазовая промышленность:

• Продукция:

  • Трубные секции для магистральных трубопроводов.

  • Резервуары для хранения нефти и газа.

• Примеры:

  • Обечайки для вертикальных резервуаров.

  • Переходники для труб разного диаметра.

Химическая и нефтехимическая промышленность:

• Продукция:

  • Корпуса реакторов и теплообменников.

  • Емкости для хранения агрессивных сред.

• Примеры:

  • Сферические сегменты для сосудов высокого давления.

  • Нержавеющие трубы для транспортировки химикатов.

Энергетика:

• Продукция:

  • Цилиндрические секции для котлов.

  • Детали для паровых турбин.

• Примеры:

  • Обечайки для паровых котлов.

  • Конические переходники для дымоходов.

Строительство:

• Продукция:

  • Арочные конструкции для кровли.

  • Фасадные панели.

• Примеры:

  • Изогнутые элементы для торговых центров.

  • Декоративные детали для архитектурных объектов.

Пищевая промышленность:

• Продукция:

  • Нержавеющие трубы для транспортировки продуктов.

  • Емкости для хранения жидкостей.

• Примеры:

  • Цилиндры для молочных заводов.

  • Конические переходники для пищевых трубопроводов.

Судостроение:

• Продукция:

  • Изогнутые панели для корпусов судов.

  • Детали для надводных и подводных конструкций.

• Примеры:

  • Обшивка для корпусов кораблей.

  • Конические элементы для винтовых систем.
