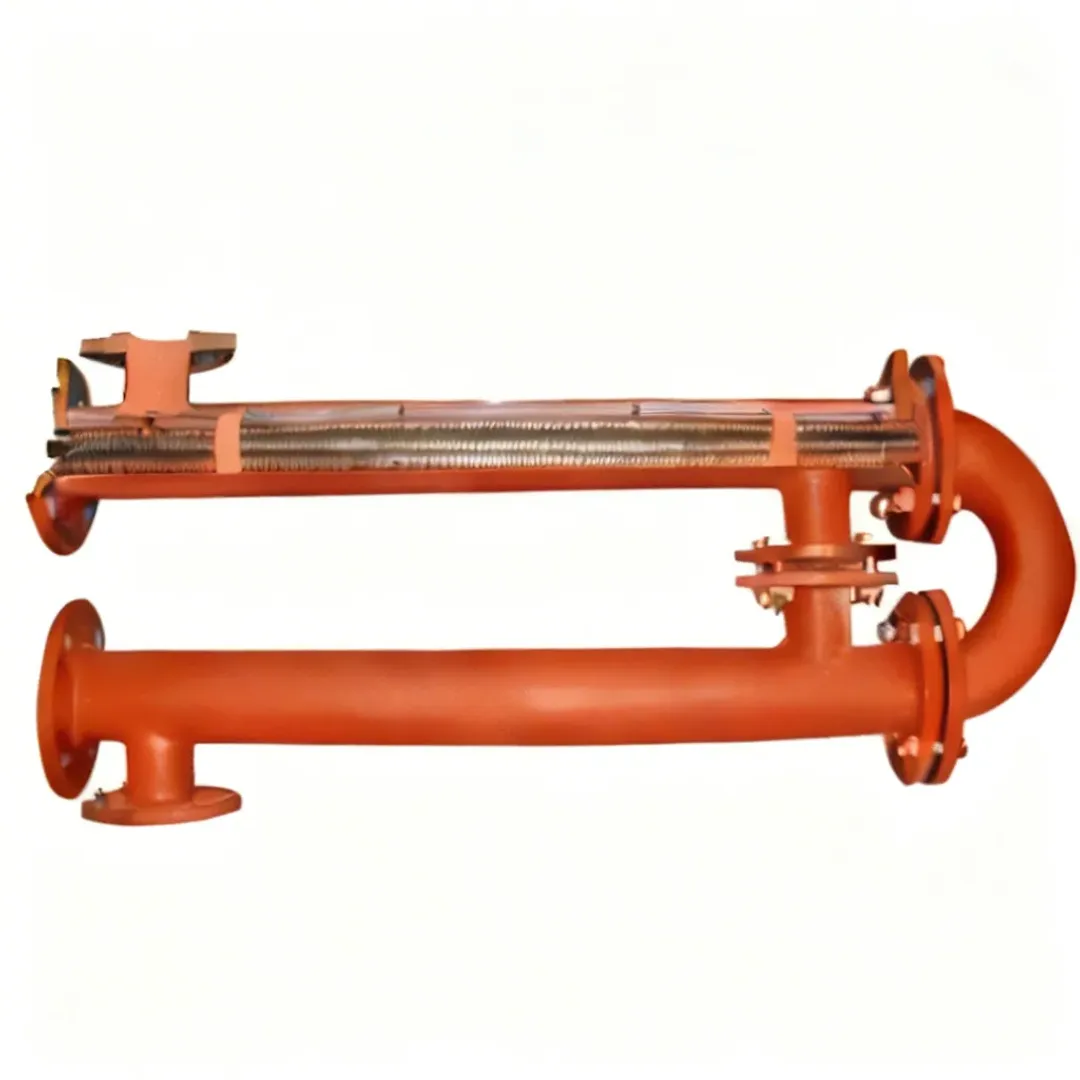

Кожухотрубный водоводяной подогреватель ПВ1-219х4-Г-1,0-11,51-Т предназначен для применения в системах отопления и горячего водоснабжения (ГВС) промышленных и муниципальных объектов. Оборудование изготавливается в строгом соответствии с требованиями ресурсоснабжающих организаций и выдерживает рабочее давление до 10 кгс/см² при температуре теплоносителя до 150 °С.
Конструкция и применяемые материалы
Аппарат представляет собой надежную секционную конструкцию, спроектированную для длительной работы под давлением:
Корпусные детали выполнены из низколегированной конструкционной стали 09Г2С (по ГОСТ 19281-2014), что обеспечивает высокую прочность и устойчивость к температурным расширениям.
Трубная система состоит из 61 гладкой трубки диаметром 16х1,6 мм. Для максимального срока службы используется коррозионно-стойкая нержавеющая сталь 12ХН10Т (по ГОСТ 9941-81). По требованию ТЗ возможно изготовление трубного пучка из латуни.
Технические характеристики
Ниже представлены рабочие параметры базовой секции с поверхностью нагрева 11,51 м² (также доступны модификации на 5,75 м² и 2,0 м²).
Наименование параметра | Значение |
|---|---|
Поверхность нагрева | 11,51 м² |
Тепловой поток | 238,4 кВт |
Рабочее давление | 10 кгс/см² |
Температура воды (в корпусе и трубной части) | 150 °С |
Число трубок в системе | 61 шт. |
Масса секции (трубная система — нержавейка) | 240 кг |
Масса секции (трубная система — латунь) | 270 кг |
Габаритные и присоединительные размеры
Компактный наружный диаметр корпуса позволяет монтировать подогреватель в стесненных условиях тепловых пунктов.
Параметр | Обозначение | Значение |
|---|---|---|
Длина секции | L | 4000 мм |
Наружный диаметр корпуса | Dн | 219 мм |
Межцентровое расстояние фланцев | А/2 | 250 мм |
Внешний диаметр фланца | D | 335 мм |
Диаметр крепежных отверстий фланца | D1 | 280 мм |
Количество отверстий под крепеж | Z отв. / Z1 отв. | 8 шт. / 8 шт. |
FAQ: Ответы на частые вопросы
1. Возможна ли замена материала трубной системы по индивидуальному ТЗ?
Да. По умолчанию мы рекомендуем и применяем нержавеющую трубу 12ХН10Т (снижает общую массу секции до 240 кг и защищает от коррозии). Однако, если ваше проектное решение требует применения латуни, мы изготовим трубный пучок из нее (масса секции составит 270 кг).
2. Какую документацию мы получаем при отгрузке?
Аппарат сопровождается полным комплектом технической документации: паспортом изделия, руководством по эксплуатации, а также сертификатами качества на применяемый металлопрокат (сталь 09Г2С и трубу 12ХН10Т).
3. Можно ли использовать данный ПВ1 на объектах ресурсоснабжающих концессий?
Да, технические параметры (давление 10 кгс/см², сталь 09Г2С) полностью соответствуют типовым техническим заданиям крупных операторов теплосетей и водоканалов.
