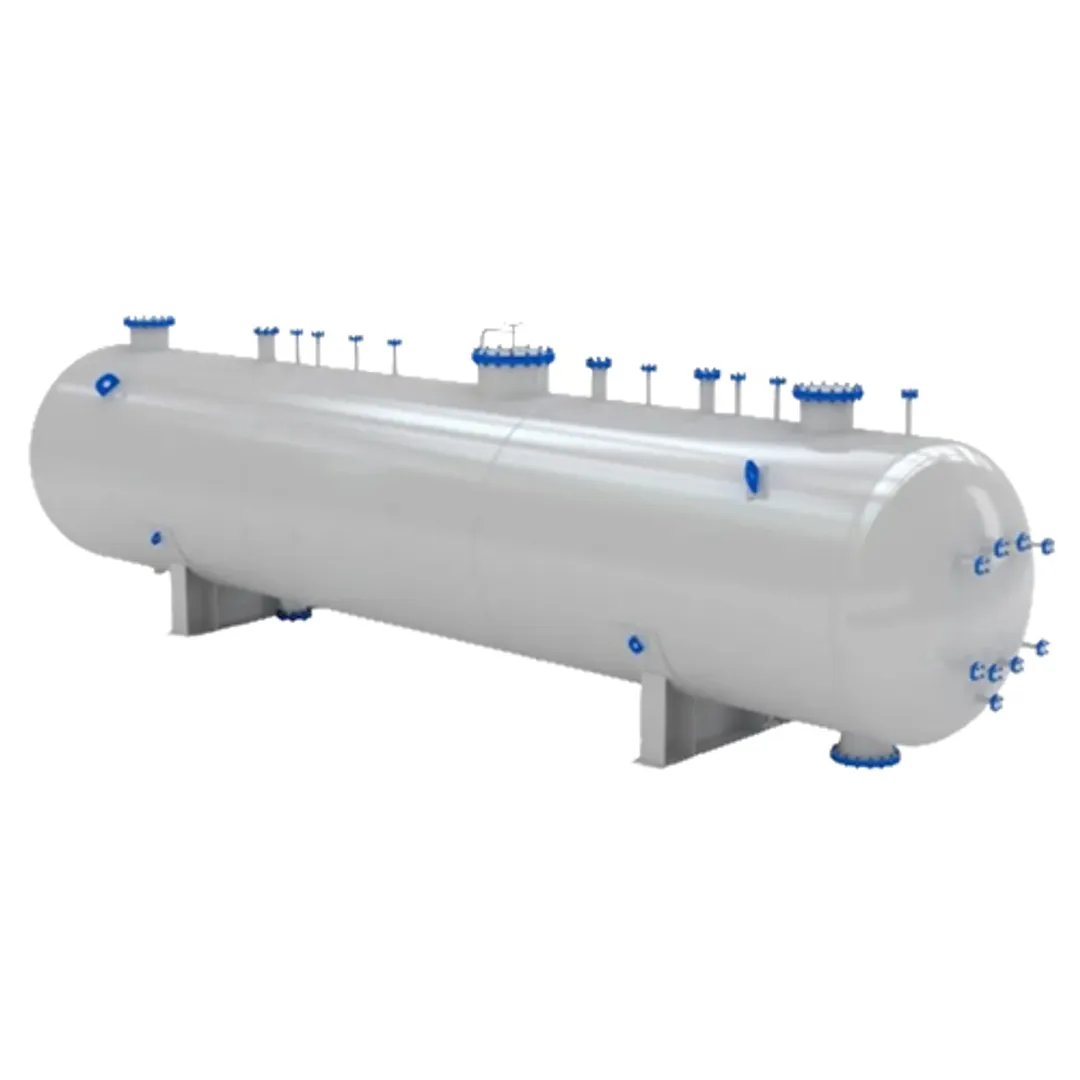

Сепараторы нефтегазовые типа НГС и НГСВ — это специализированное оборудование, предназначенное для эффективного разделения пластовой жидкости на три фракции: газ, нефть и воду. Используются такие устройства преимущественно на добывающих предприятиях нефтяной и газовой отрасли. Благодаря своей конструкции, эти аппараты обеспечивают стабильную работу даже при сложных условиях эксплуатации.
НГС (нефтегазовый сепаратор) и НГСВ (нефтегазовый сепаратор вертикальный) отличаются по конструктивным особенностям, что влияет на их применение. Например, вертикальные модификации удобны в установке на ограниченных площадях, а горизонтальные модели позволяют обрабатывать большие объемы сырья за единицу времени. Оба типа подходят для работы в различных климатических условиях, что делает их востребованными как в южных регионах России, так и на северных месторождениях, где температура может опускаться ниже -40°C.
Принцип работы и устройство
Принцип действия сепараторов основан на использовании сил гравитации, центробежных эффектов и различий в плотности компонентов смеси. Внутри корпуса аппарата происходит последовательное отделение газа, затем легкой фракции (нефти), после чего остается вода. Для повышения эффективности могут быть установлены дополнительные перегородки, сетчатые или циклонные элементы.
- Входная смесь поступает через патрубок в зону первичного распределения;
- Газ отделяется и выводится через верхний патрубок;
- Нефть и вода оседают на дно, разделяясь между собой;
- Очищенная вода удаляется из нижней части сепаратора.
Сферы применения
Сепараторы нефтегазовые типа НГС и НГСВ применяются:
- На нефтепромыслах для подготовки нефти к транспортировке;
- На газовых станциях для очистки добываемого газа от жидких примесей;
- При строительстве новых объектов добычи и реконструкции старых;
- Для временного использования на скважинах с низкой дебитностью.
Большое преимущество таких устройств заключается в возможности их применения в разных регионах, включая удаленные территории Сибири, Дальнего Востока, Крайнего Севера, где требуется оборудование, способное работать при экстремальных температурах и давлениях.
Конструктивные особенности и материалы изготовления
Корпус сепаратора изготавливается из высокопрочных сталей, устойчивых к коррозии и воздействию агрессивных сред. Это обеспечивает длительный срок службы оборудования без потери функциональности. Процесс производства резервуаров и изготовления емкостей включает сварку, термообработку, контроль качества швов и испытания на герметичность.
Конструктивно аппараты оснащаются:
- Входными и выходными патрубками для всех фаз;
- Устройствами для удаления механических примесей;
- Смотровыми люками для обслуживания;
- Технологическими отверстиями для установки датчиков и автоматики.
Сравнительные преимущества НГС и НГСВ
Параметр | НГС (горизонтальный) | НГСВ (вертикальный) |
|---|---|---|
Объем переработки | Выше | Ниже |
Занимаемая площадь | Больше | Меньше |
Эффективность разделения | Высокая | Средняя |
Удобство обслуживания | Высокое | Среднее |
Подходит для мобильных установок | Нет | Да |
Производство и поставка
Процесс изготовления резервуаров и производства металлических емкостей осуществляется по индивидуальным чертежам заказчика или типовым проектам. Мы предлагаем полный цикл работ — от проектирования до изготовления и монтажа резервуаров на месте эксплуатации. Наши специалисты учитывают климатические условия, требования безопасности и технологические параметры будущей эксплуатации.
Сепараторы НГС и НГСВ успешно используются в следующих регионах:
- Ямало-Ненецкий автономный округ;
- Ханты-Мансийский АО;
- Республика Саха (Якутия);
- Астраханская область;
- Казахстан;
- Туркменистан;
- Беларусь;
- Армения и другие страны СНГ.
