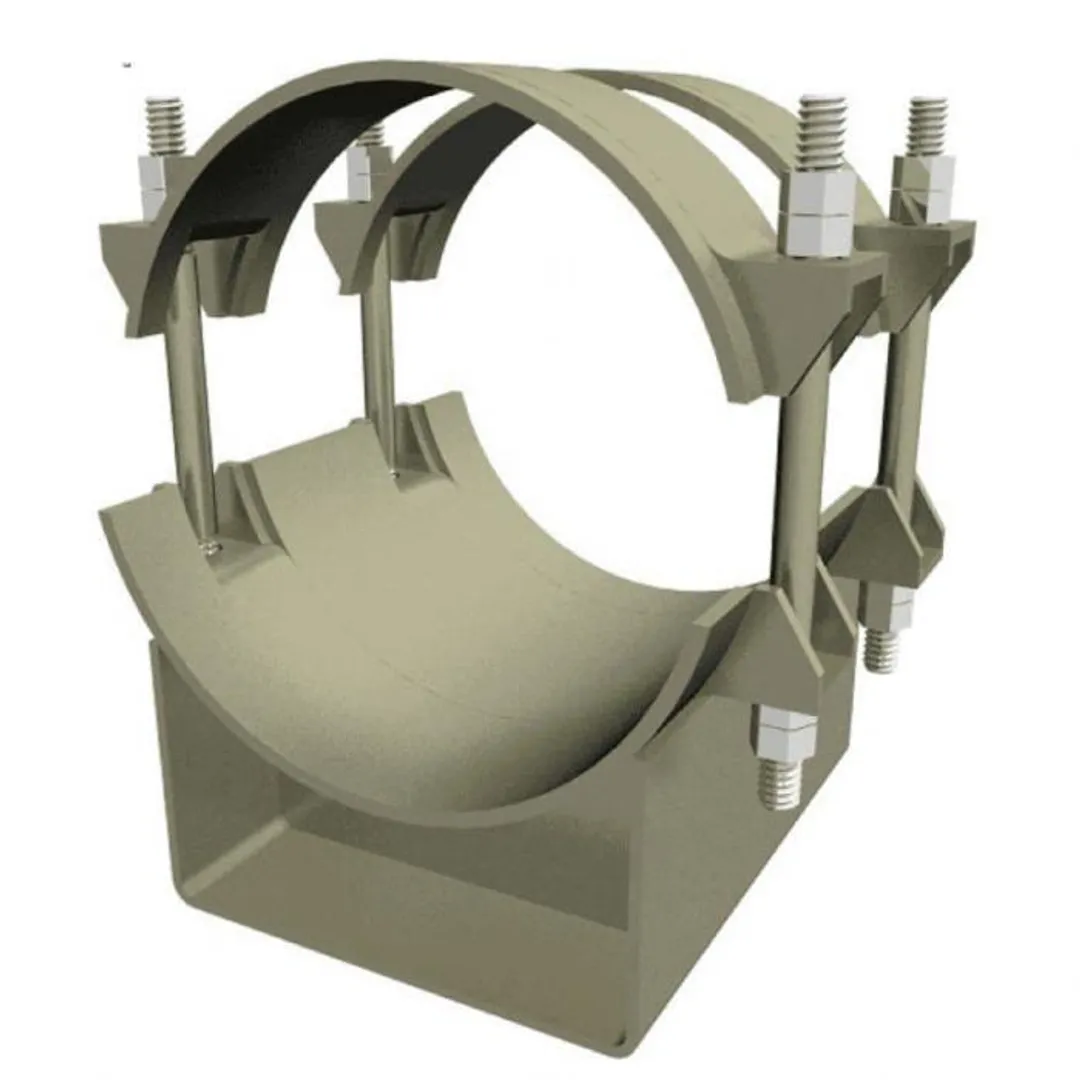

Неподвижная бугельная опора модели 480-Т44.08.00.000 СБ предназначена для надежного крепления трубопроводов на промышленных и строительных объектах. Она обеспечивает стабильность конструкции при воздействии осевых и боковых нагрузок, что делает её незаменимой при монтаже тепловых сетей, нефтегазопроводов и других инженерных систем.
Основные параметры и комплектация
Данная опора выпускается в соответствии с требованиями нескольких ГОСТов: ГОСТ 3680-57, ГОСТ 16523-70, ГОСТ 5681-57, ГОСТ 14637-69, ГОСТ 1050-60, ГОСТ 5915-70. Это гарантирует высокое качество материалов и точность изготовления.
- Марка: Т44
- Серия: 4.903-10 выпуск 4
- Обозначение: Т44.08.00.000 СБ
- Страна-производитель: Россия
- Вес: 81.3 кг
- Диаметр опоры: 480 мм
- Высота: 390 мм
- Длина: 340 мм
- Ширина: 580 мм
Конструктивные особенности
Опора имеет модульную сборную конструкцию, состоящую из следующих элементов:
- Корпус (обозначение Т12.41.01.000 СБ) — основная несущая часть, масса 51.5 кг;
- Бугель (Т44.07.02.000 СБ) — длина 580 мм, ширина 120 мм, высота 195 мм, масса 8.25 кг;
- Подушка (Т12.15.01.001) — 1 шт., масса 6.32 кг;
- Упоры (Т12.40.00.001) — 4 шт.;
- Ребра жесткости (Т12.40.01.004) — 4 шт.;
- Шпильки АМ24х420(60)56 — 8 шт., длина 620 мм, сталь 35, общая масса 1.42 кг;
- Гайки М24.5 — 8 шт., сталь 20, масса одной гайки — 0.11 кг.
Эксплуатационные характеристики
Опора рассчитана на работу в сложных условиях, выдерживая значительные нагрузки:
- Осевая сила: до 40 тс;
- Боковая сила: от 2 до 5 тс;
- Климатическое исполнение: оптимально подходит для регионов России (включая Сибирь и Дальний Восток), а также стран СНГ — Казахстан, Таджикистан, Азербайджан, Туркменистан, Киргизия, Узбекистан, Беларусь.
Изделие сохраняет прочность и устойчивость как при экстремальных перепадах температур, так и в условиях повышенной влажности или загрязнённости окружающей среды.
Применение
Неподвижная бугельная опора 480-Т44.08.00.000 СБ применяется:
- при строительстве и ремонте теплотрасс;
- в нефтегазовой отрасли для фиксации трубопроводов;
- на производственных предприятиях с высокими требованиями к безопасности и долговечности инженерных систем.
Если вам нужна опора неподвижная бугельная 480-Т44.08.00.000 СБ, вы можете заказать её у нас с оперативной доставкой в любой регион России и СНГ. Мы предлагаем качественные изделия по лучшим ценам. Звоните и уточняйте стоимость!
