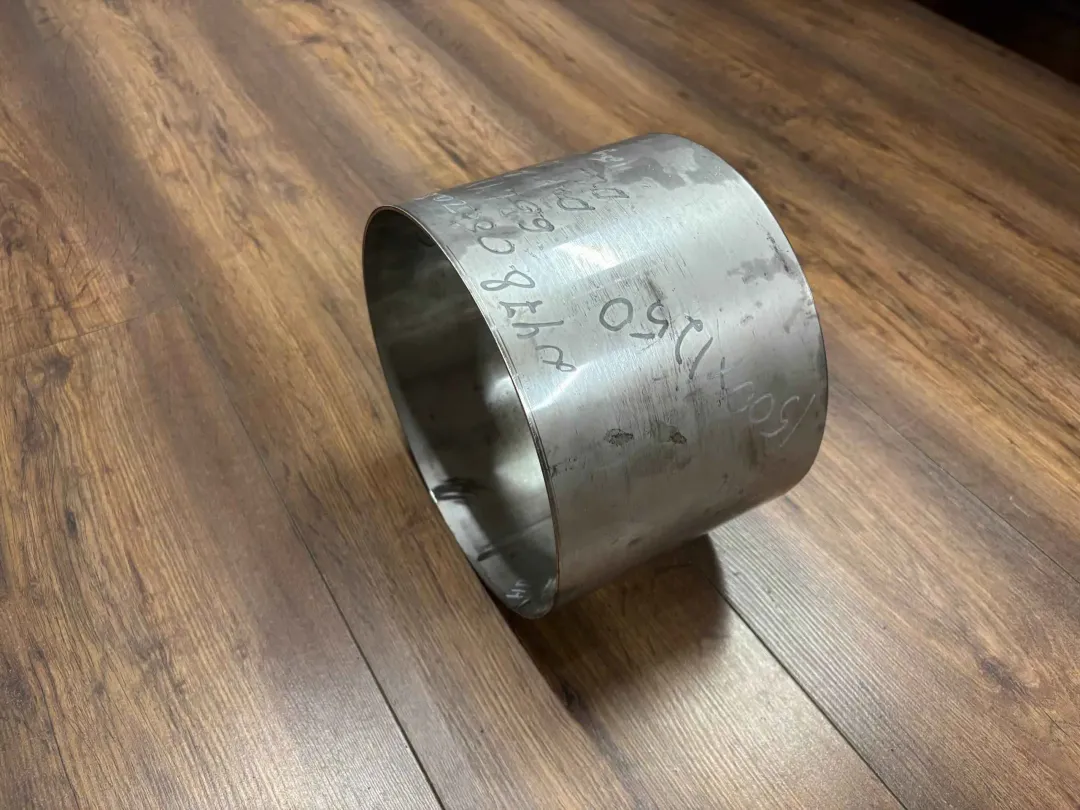

Цилиндрическая обечайка с наружным диаметром 219 мм и высотой 150 мм - готовая деталь для сборки корпусов промышленного оборудования. Толщина стенки 2 мм и сталь AISI 321 обеспечивают коррозионную стойкость и термостойкость до 800 °C.
Продольный сварной шов выполнен с полным проплавлением, что гарантирует герметичность под давлением. Изготовление ведётся по ГОСТ Р 52630-2012 и ГОСТ 34347-17.
Параметр | Значение |
|---|---|
Тип | Обечайка цилиндрическая |
Наружный диаметр (D) | 219 мм |
Толщина стенки (S) | 2 мм |
Высота (H) | 150 мм |
Материал | AISI 321 |
Сварной шов | Продольный, полное проплавление |
Нормативная документация | ГОСТ Р 52630-2012, ГОСТ 34347-17 |
Где применяется
Благодаря точным размерам и материалу, эта обечайка востребована в конкретных узлах оборудования:
Центральная секция водоводяных подогревателей (ВВП) - для систем ГВС и отопления.
Корпус-вставка фильтров и сепараторов - в пищевой, химической и фармацевтической промышленности.
Соединительный патрубок - для фланцевых трубопроводов и газоотводов.
Кольцо жёсткости или монтажный стакан - для вентиляции и печной арматуры.
Сталь AISI 321 устойчива к кислотам, щелочам и высоким температурам, что делает обечайку надёжным элементом в агрессивных средах.
Технология изготовления
Изделие производится по полному циклу: раскрой листа, вальцовка на 4-валковом станке (обеспечивает точную геометрию), сварка продольного шва аргонодугой с полным проплавлением, зачистка и контроль. Все работы выполняются в соответствии с требованиями ГОСТ Р 52630-2012 и ГОСТ 34347-17.
Основные этапы:
Лазерная/плазменная резка заготовки.
Гибка цилиндра на вальцах.
Сварка стыка (аттестованные сварщики).
Зачистка и удаление грата.
Входной контроль размеров и швов.
Контроль качества и документация
Все обечайки проходят визуальный и измерительный контроль (ВИК) сварных соединений. По требованию заказчика выполняем ультразвуковую дефектоскопию (УЗК) в аккредитованной лаборатории. К изделию прилагается полный пакет документов:
Сертификат на сталь AISI 321.
Паспорт изделия с фактическими размерами.
Протокол ВИК сварных швов.
Заключение УЗК (по запросу).
Соответствие ГОСТ Р 52630-2012 и ГОСТ 34347-17 гарантировано.
Заказ и доставка
Минимальная партия - 1 шт. Срок изготовления - от 3 рабочих дней. Доставляем по Москве и МО собственным транспортом, в регионы – через ТК (Деловые Линии, ПЭК, КИТ). Отгрузка с мягкими стропами и деревянными подкладками для сохранности поверхности.
Для расчёта стоимости и сроков свяжитесь с нашим менеджером: +7 (495) 111-64-92 | info@profitsteel.ru
