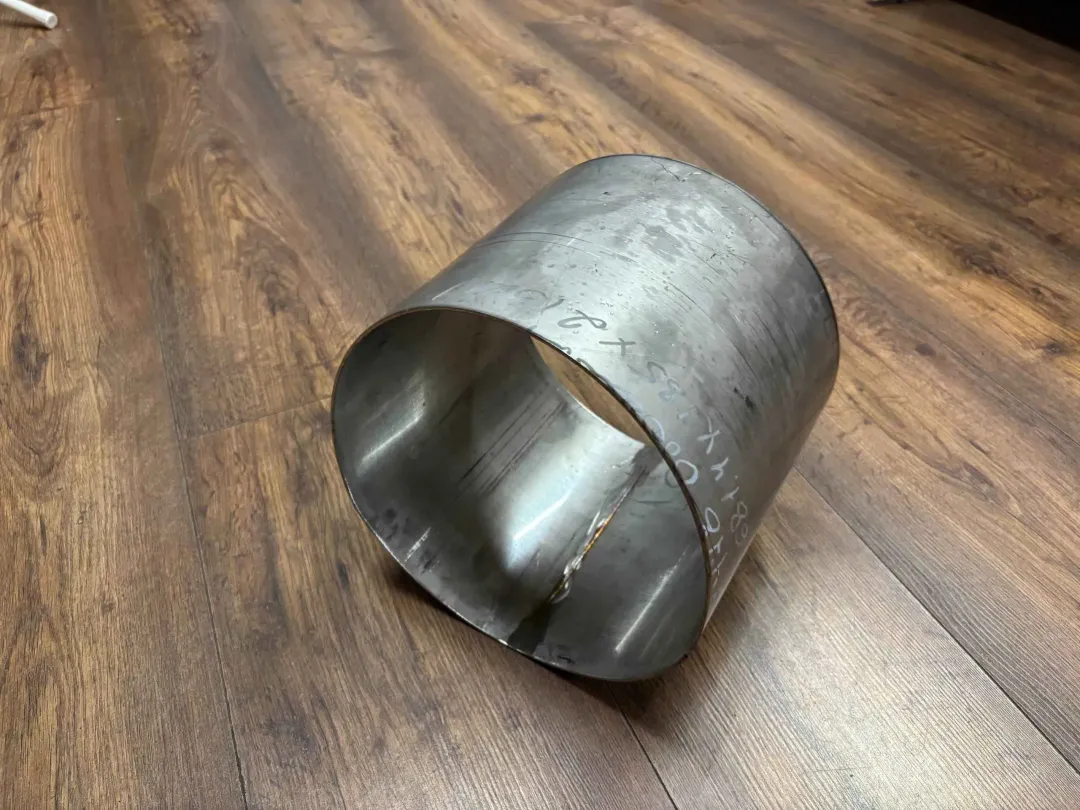

Обечайка с наружным диаметром 219 мм и высотой 185 мм - востребованный типоразмер для корпусов промышленного оборудования. Толщина стенки 2 мм и сталь AISI 321 гарантируют стойкость к коррозии и температурам до 800 °C. Продольный шов проварен насквозь, что обеспечивает герметичность при внутреннем давлении. Производство соответствует ГОСТ Р 52630-2012 и ГОСТ 34347-17.
Параметр | Значение |
|---|---|
Тип | Обечайка цилиндрическая |
Наружный диаметр (D) | 219 мм |
Толщина стенки (S) | 2 мм |
Высота (H) | 185 мм |
Материал | AISI 321 |
Сварной шов | Продольный, полное проплавление |
Дополнительно | Предоставление DXF-файла развертки |
Нормативная документация | ГОСТ Р 52630-2012, ГОСТ 34347-17 |
Где применяется
Благодаря увеличенной высоте (185 мм) эта обечайка подходит для узлов, где требуется большая вместимость или расстояние между фланцами. Основные варианты использования:
Корпусная деталь теплообменников - в системах ГВС и отопления (в том числе для нестандартных моделей).
Фильтры и сепараторы - для пищевой, химической и фармацевтической промышленности.
Переходные патрубки с фланцевыми соединениями в трубопроводах.
Монтажные стаканы и кольца жесткости для вентиляции и печного оборудования.
Материал AISI 321 устойчив к кислотам, щелочам и высоким температурам, что расширяет сферу применения.
Технология изготовления
Изделие производится по стандартному циклу: раскрой листа, вальцовка на 4-валковом станке (обеспечивает точную геометрию), сварка продольного шва с полным проплавлением, зачистка и контроль. Особенность этой позиции - мы бесплатно предоставляем DXF-файл развертки до начала производства.
Это позволяет вам проверить геометрию, внести корректировки и утвердить окончательные размеры. Все работы - в строгом соответствии с ГОСТ Р 52630-2012 и ГОСТ 34347-17.
Этапы изготовления:
Лазерная/плазменная резка заготовки.
Вальцовка цилиндра.
Сварка стыка аттестованными сварщиками.
Зачистка шва и удаление грата.
Контроль размеров и визуальный осмотр.
Передача DXF-файла развертки в электронном виде.
Контроль качества и документация
Каждая обечайка проходит визуальный и измерительный контроль сварных соединений. По запросу выполняем ультразвуковую дефектоскопию (УЗК). В комплект документов входит:
Сертификат на сталь AISI 321.
Паспорт изделия с фактическими размерами.
Протокол ВИК сварных швов.
DXF-файл развертки (высылается отдельно).
Заключение УЗК (при заказе).
Соответствие ГОСТ Р 52630-2012 и ГОСТ 34347-17 гарантировано.
Заказ и доставка
Минимальный заказ - 1 штука. Срок изготовления - от 3 рабочих дней (с учетом согласования DXF). Доставка по Москве и МО - собственным транспортом, в регионы - через ТК (Деловые Линии, ПЭК, КИТ). Упаковка исключает повреждения при перевозке.
Для получения DXF-развертки и расчёта стоимости свяжитесь с менеджером: +7 (495) 111-64-92 | info@profitsteel.ru
