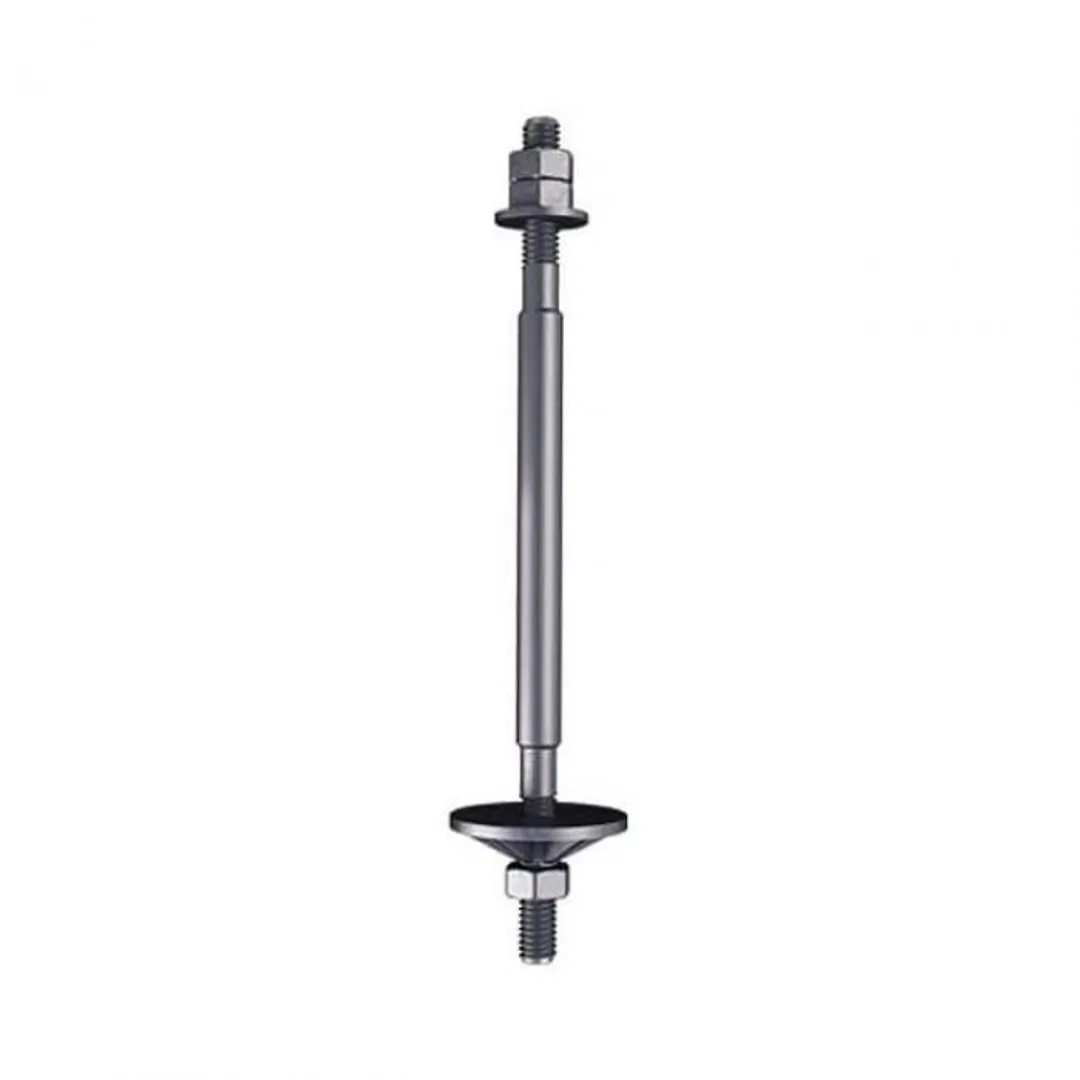

Болт фундаментный с анкерной плитой 2.3. М100х2500

Болт фундаментный с анкерной плитой 2.3. М100х2500

цена: уточняйте по телефону

Характеристики

Толщина шайбы
22 мм
Диаметр отверстия шайбы
105 мм
Предельное радиальное биение
0.9
ГОСТ
ГОСТ 24379.1-2012, ГОСТ 24379.1-80, ГОСТ 5915, ГОСТ 10605
Марка стали
09Г2С, Ст3пс, СТ20, ст40х
Тип
2
Исполнение
3
Диаметр резьбы
100
Страна производства
Россия
Тип и исполнение
2.3.
Теоретическая масса шайбы
3.4 кг
Тип резьбы
М100
Диаметр шайбы
190 мм
Конструкция
с анкерной плитой
Теоретическая масса болта
280.2 кг
Комплектация
Шпилька, три гайки, две шайбы, плита анкерная
Шаг резьбы
6 мм
Длина шпильки L
2500 мм
Длина резьбы шпильки L0
230 мм
Диаметр d1
105 мм
Размер гайки "под ключ"
145 мм
Диаметр описанной окружности гайки
161.03 мм
Высота гайки
80 мм
Теоретический вес шпильки
161.9 кг
Теоретический вес гайки
6.88 кг
Толщина анкерной плиты
130 мм
Диаметр отверстия анкерной плиты
135 мм
Теоретическая масса анкерной плиты
94.27 кг
Длина L5
1000 мм
Длина L6
250 мм
Диаметр D2
220 мм
Диаметр анкерной плиты
625 мм

Описание

Описание фундаментного болта с анкерной плитой типа 2.3

Фундаментный болт с анкерной плитой исполнения 2.3 предназначен для надежного крепления ответственных конструкций, колонн, опор и оборудования в промышленности, строительстве, энергетике и других отраслях. Изготовление осуществляется по нормативным стандартам:ГОСТ 24379.1-2012, а также с учетом требований ГОСТ 5915 и ГОСТ 10605.

Классификация и маркировка

Данный тип болтов относится к анкерным системам с плитой, классифицируемым по конструктивному исполнению и способу монтажа. Обозначение 2.3 указывает на конкретную модификацию изделия, где:

  • 2 — тип конструкции;
  • 3 — вариант исполнения.

Маркировка М100х2500 обозначает метрическую резьбу диаметром 100 мм и длину шпильки 2500 мм.

Материалы и стандарты изготовления

Болты данного типа производятся из высококачественных сталей:

  • низколегированная сталь 09Г2С — обеспечивает повышенную прочность и коррозионную стойкость;
  • Ст3пс — классическая углеродистая сталь общего назначения;
  • Ст40Х — легированная сталь с улучшенными механическими свойствами.

Применение этих материалов гарантирует соответствие требованиям эксплуатации в сложных условиях, включая перепады температур и влажности.

Условия эксплуатации и климатические особенности

Изделие рассчитано на длительное использование в различных климатических зонах РФ и странах СНГ, включая:

  • Северные районы (Якутия, Архангельск, Мурманск);
  • Центральные регионы (Московская область, Тверь, Калуга);
  • Южные территории (Ростов-на-Дону, Краснодар, Ставрополь);
  • Восточные и дальневосточные области (Иркутск, Хабаровск, Владивосток);
  • Среднюю Азию и страны Балтии.

Благодаря применению антикоррозионных покрытий и использованию качественных металлов, болт сохраняет свои технические характеристики при температурах от -60 до +50°C.

Срок службы и обслуживание

Средний срок службы фундаментного болта с анкерной плитой составляет:

  • от 20 лет и более — при соблюдении технологии монтажа и эксплуатации;
  • регулярное техническое обслуживание не требуется;
  • при необходимости возможна замена отдельных элементов комплекта (гайки, шайбы).

Области применения

Эти болты находят применение в следующих сферах:

  • строительство промышленных объектов;
  • монтаж опор ЛЭП и контактной сети;
  • крепление тяжелого оборудования на заводах;
  • воздвижение высотных сооружений;
  • инфраструктурные проекты (мосты, эстакады, железнодорожные переезды).

Комплектация и конструктивные особенности

Каждый комплект включает:

  • шпильку с резьбой М100;
  • три гайки;
  • две шайбы;
  • анкерную плиту.

Анкерная плита обеспечивает равномерное распределение нагрузки и предотвращает проседание конструкции. Диаметр плиты составляет 625 мм, толщина — 130 мм.

Заключение

Фундаментный болт с анкерной плитой 2.3 М100х2500 — это надежное решение для крепления тяжелых конструкций в промышленности и строительстве. Соответствие государственным стандартам, широкий температурный диапазон работы и совместимость с различными климатическими условиями делают его популярным выбором как в крупных городах России (например, Екатеринбурге, Казани, Новосибирске), так и в регионах СНГ.
