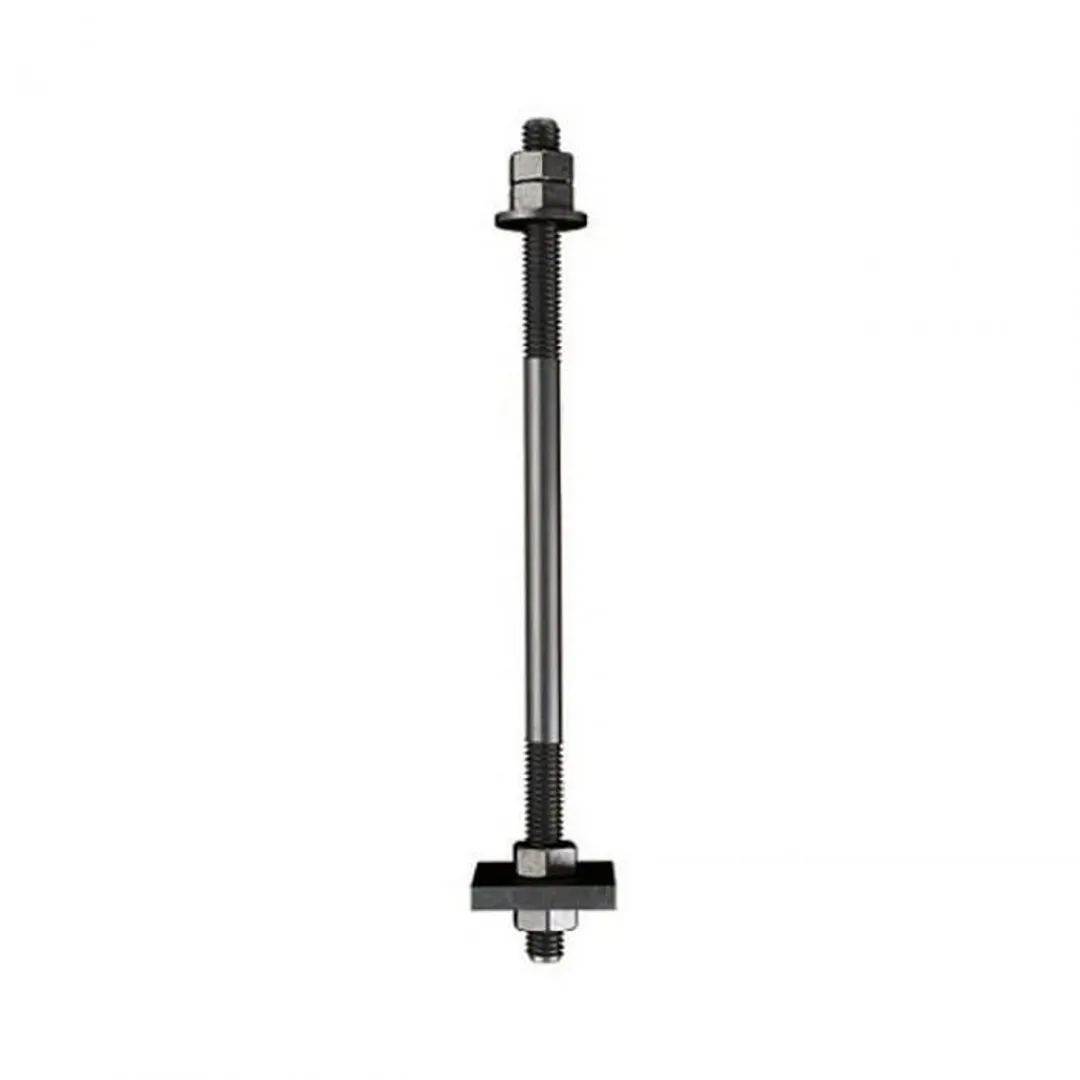

Болт фундаментный с анкерной плитой 2.1. М16х1120

Болт фундаментный с анкерной плитой 2.1. М16х1120

цена: уточняйте по телефону

Характеристики

Толщина шайбы
4 мм
Диаметр отверстия шайбы
17 мм
Предельное радиальное биение
0.6
ГОСТ
ГОСТ 24379.1-2012, ГОСТ 24379.1-80, ГОСТ 5915, ГОСТ 10605
Марка стали
09Г2С, Ст3пс, СТ20, ст40х
Тип
2
Исполнение
1
Диаметр резьбы
16
Страна производства
Россия
Тип и исполнение
2.1.
Теоретическая масса шайбы
0.05 кг
Тип резьбы
М16
Диаметр шайбы
42 мм
Конструкция
с анкерной плитой
Теоретическая масса болта
2.37 кг
Комплектация
Шпилька, четыре гайки, шайба, плита анкерная
Шаг резьбы
2 мм
Длина шпильки L
1120 мм
Длина резьбы шпильки L0
90 мм
Диаметр d1
16 мм
Размер гайки "под ключ"
24 мм
Диаметр описанной окружности гайки
26.2 мм
Высота гайки
14.8 мм
Теоретический вес шпильки
1.77 кг
Теоретический вес гайки
0.04 кг
Толщина анкерной плиты
14 мм
Диаметр отверстия анкерной плиты
22 мм
Размер анкерной плиты
65х65 мм
Теоретическая масса анкерной плиты
0.42 кг

Описание

Болт фундаментный с анкерной плитой 2.1: конструктивные особенности и применение

Фундаментный болт типа 2.1 с анкерной плитой представляет собой специализированный вид крепёжного изделия, предназначенного для надёжного соединения строительных конструкций и технологического оборудования с бетонным основанием. Используется в условиях повышенных нагрузок, обеспечивая стабильность и безопасность монтажа.

Соответствие стандартам и нормативам

Данный тип болтов соответствует требованиям ГОСТ 24379.1-2012, а также применяются положения ГОСТ 5915 и ГОСТ 10605, регламентирующие параметры резьбовых соединений. Это гарантирует совместимость с другими компонентами и соответствие техническим условиям при проектировании объектов различного назначения.

Маркировка, материалы и классификация

Классификация болта подразумевает его исполнение 1, тип 2.1, что указывает на наличие анкерной плиты и двухстороннюю резьбу. Марки стали, используемые при производстве, включают:

  • Ст3пс
  • 09Г2С
  • Ст40Х

Эти материалы обеспечивают высокую коррозионную стойкость, механическую прочность и устойчивость к перепадам температур, что особенно важно при эксплуатации в сложных условиях.

Условия эксплуатации и климатические характеристики

Благодаря защите от внешней коррозии и качественной обработке поверхности, болт может использоваться в различных климатических зонах, включая:

  • Республику Татарстан
  • Пермский край
  • Ямало-Ненецкий автономный округ
  • Краснодарский край
  • Архангельскую область
  • Казахстан
  • Киргизию

Изделие рассчитано на длительный срок службы, сохраняя свои рабочие характеристики даже при воздействии влаги, низких температур или агрессивной среды.

Применение в промышленности и строительстве

Фундаментные болты типа 2.1 находят широкое применение в следующих отраслях:

  • строительство промышленных объектов;
  • монтаж тяжелого оборудования;
  • устройство опор ЛЭП;
  • крепление металлических колонн;
  • воздвижение мостовых конструкций.

Комплектация включает: шпильку, четыре гайки, шайбу и анкерную плиту, что позволяет использовать изделие без дополнительных комплектующих.

Основные преимущества болта 2.1 с анкерной плитой

Параметр

Особенность / Значение

Тип

2.1 (с анкерной плитой)

Марка стали

Ст3пс, 09Г2С, Ст40Х

Соответствие стандартам

ГОСТ 24379.1-2012, ГОСТ 5915

Резьба

М16, шаг 2 мм

Длина шпильки

1120 мм

Анкерная плита

65х65 мм, толщина 14 мм
