ProfitSteel выполняет полный цикл проектирования металлоконструкций: от концепции и расчётов до выпуска рабочей документации (КМ и КМД). Разрабатываем проектные решения для каркасов зданий, промышленных сооружений, эстакад, площадок обслуживания и специальных конструкций под технологическое оборудование. Работаем по Москве и Московской области, документация соответствует действующим строительным нормам и требованиям заказчика.
Что такое КМ и КМД
КМ (Конструкции Металлические) - раздел проектной документации, содержащий расчёты нагрузок, общие виды конструкций, схемы расположения элементов и узлов, спецификацию металлопроката. Документация КМ разрабатывается на стадии проектирования и подаётся на экспертизу или согласование с заказчиком.
КМД (Конструкции Металлические Деталировочные) - рабочая документация для производства, с детальными чертежами каждого элемента, узлов, схем сборки и сварки. КМД создаётся на базе утверждённого проекта КМ и передаётся на завод: в нём указаны размеры, марки стали, допуски, требования к сварке, антикоррозионной защите и файлы для станков с ЧПУ.
Этапы проектирования
Чтобы конечный результат соответствовал задачам проекта, техническим условиям и бюджету, проектирование строится по чёткой схеме.
Сбор исходных данных и разработка технического задания. Фиксируем назначение объекта, условия эксплуатации, требуемые нагрузки (постоянные, временные, ветровые, снеговые), геологические данные площадки и ограничения по материалам или конструктиву.

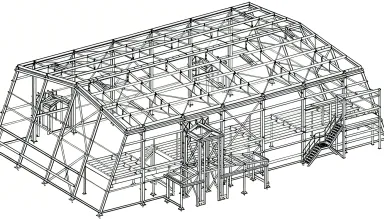

3D‑моделирование и предварительный расчёт. Создаем объемную модель в Tekla Structures или AutoCAD, выполняем расчёт прочности и устойчости в SCAD или ЛИРА-САПР, подбираем оптимальные сечения и материалы с учётом СП 16.13330 и СП 294.1325800.
Разработка проекта КМ. Оформляем комплект чертежей (общие виды, схемы расположения, узлы), пояснительную записку с расчётами, спецификацию металлопроката. Документ согласуется с заказчиком и передаётся на экспертизу (если требуется).
Детализация и выпуск КМД. Прорабатываем каждую деталь и узел до уровня, необходимого для изготовления: точные размеры, схемы сварных швов, расположение отверстий, маркировку элементов, требования к покрытию. Формируем файлы для раскроя и обработки на станках с ЧПУ.
Согласование и передача на производство. Проверяем документацию на коллизии, согласуем технологические вопросы с заводом и передаём комплект чертежей КМД для изготовления металлоконструкций.
Расчеты и программное обеспечение
Для точности и соответствия нормативам используем сертифицированное программное обеспечение и актуальные версии строительных правил. Расчёты выполняются с учётом всех видов нагрузок (постоянные, временные, особые), условий эксплуатации (температурные воздействия, коррозионная среда) и требований к надёжности конструкций.
Tekla Structures - 3D‑моделирование, автоматическая генерация чертежей КМД, выгрузка данных для станков с ЧПУ.
AutoCAD / NanoCAD - создание чертежей общих видов, схем расположения и узлов.
SCAD Office / ЛИРА-САПР - расчеты прочности, устойчивости, деформаций, подбор сечений металлопроката.
Что входит в комплект документации
Проект КМ:
Пояснительная записка с расчётами нагрузок и обоснованием конструктивных решений.
Чертежи общих видов конструкций здания или сооружения.
Схемы расположения элементов (колонны, балки, связи, фермы).
Чертежи узлов и сопряжений.
Спецификация металлопроката и изделий.
Ссылки на применяемые нормы (СП, ГОСТ), требования к сварке и антикоррозионной защите.
Рабочая документация КМД:
Деталировочные чертежи каждого элемента (колонна, балка, связь, ферма, опора).
Схемы сварных швов, расположения отверстий под болтовые соединения.
Спецификации крепежа, сварочных материалов, антикоррозионных покрытий.
Монтажные схемы и маркировка элементов.
Файлы для станков с ЧПУ (раскрой листа, сверловка, резка).
Для кого выполняем проектирование
Наши услуги востребованы заказчиками, которым нужна проектная и рабочая документация для производства и строительства: генподрядчики, девелоперы, промышленные предприятия, производители металлоконструкций, монтажные организации.
Чтобы запросить расчёт стоимости проектирования, подготовьте краткое техническое задание: назначение объекта, габариты, условия эксплуатации, нагрузки, требования к материалам и покрытиям, а также желаемые сроки выполнения работ.
Свяжитесь с нами для консультации: +7 (495) 111-64-92, info@profitsteel.ru.
