Изготовление обечаек

Наша компания специализируется на производстве и изготовлении обечаек методом вальцовки листового металла. Мы предлагаем услуги по гибке металла диаметром от 230 до 3800 мм , толщиной от 4 до 50 мм на современных 3-х и 4-х валковых станках . Обечайки изготавливаются с соблюдением всех стандартов качества и технических требований заказчика.

Изготовление обечаек на 3-х валковом станке

3-х валковый станок — это классический инструмент для гибки листового металла, который широко используется благодаря своей универсальности. Процесс включает следующие этапы:

  1. Подготовка заготовки:

    • Листовой металл подается между тремя валками (два нижних и один верхний).

    • Важно правильно рассчитать длину заготовки с учетом упругого последействия материала.

    • Для точного расчета используется формула:

    • L=π⋅(Dt)+K

    • где D — диаметр обечайки, t — толщина металла, K — коэффициент упругого последействия.

  2. Начальный изгиб:

    • Верхний валок прижимает лист к нижним валкам.

    • Первоначальный изгиб создается за счет давления верхнего валка, которое регулируется гидравлическим или механическим приводом.

    • Кромки заготовки остаются плоскими, что требует дополнительной правки.

  3. Многопроходная обработка:

    • Заготовка проходит через валки несколько раз, постепенно увеличивая радиус гиба.

    • На каждом проходе оператор корректирует положение верхнего валка, чтобы достичь требуемого диаметра.

    • Минимальный радиус гиба зависит от толщины металла и его марки. Например, для стали Ст3сп минимальный радиус составляет Rmin=1.5⋅t.

  4. Финальная калибровка:

    • После достижения нужного диаметра выполняется калибровка для устранения отклонений.

    • Контроль качества проводится с помощью шаблонов или лазерных измерительных систем.

Особенности работы на 3-х валковом станке:

  • Требует предварительной правки кромок заготовки.

  • Подходит для серийного производства цилиндрических деталей.

  • Ограничения по минимальному радиусу гиба зависят от толщины металла и его марки.

Изготовление обечаек на 4-х валковом станке

4-х валковый станок более сложен в конструкции, но обеспечивает высокую точность и производительность. Он идеально подходит для крупногабаритных и толстостенных изделий.

  1. Подготовка заготовки:

    • Четвертый валок (прижимной) позволяет сразу фиксировать лист, что исключает необходимость предварительной правки кромок.

    • Лист подается между двумя нижними и двумя верхними валками.

  2. Начальный изгиб:

    • Прижимной валок фиксирует заготовку, а два боковых валка начинают процесс гиба.

    • Благодаря четвертому валку, процесс начинается с самого края листа.

  3. Многопроходная обработка:

    • Регулировка положения всех четырех валков позволяет точно контролировать радиус гиба.

    • Меньше проходов по сравнению с 3-х валковым станком, что сокращает время обработки.

  4. Финальная калибровка:

    • Высокая точность достигается за счет равномерного распределения усилия между всеми валками.

    • Возможность работы с большими толщинами металла (до 50 мм).

Преимущества 4-х валкового станка:

  • Минимальное количество брака благодаря точному позиционированию заготовки.

  • Подходит для изготовления конических деталей.

  • Высокая производительность при работе с толстыми листами.

Обечайки, которые можно изготовить методом вальцовки

Метод вальцовки листового металла позволяет создавать широкий спектр обечаек различной сложности и назначения. Рассмотрим подробно, какие типы обечаек можно изготовить на 3-х и 4-х валковых станках, а также на конусных вальцах.

На 3-х валковых станках:

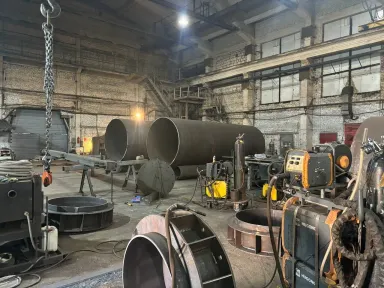

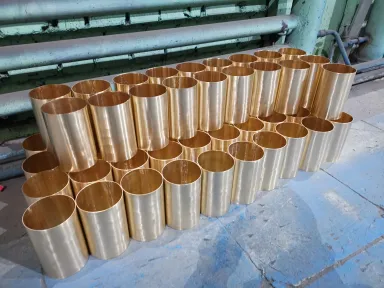

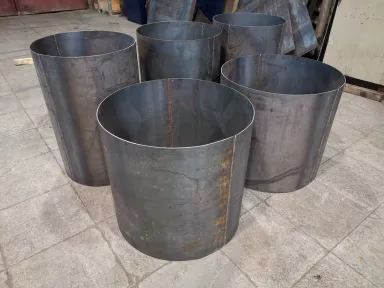

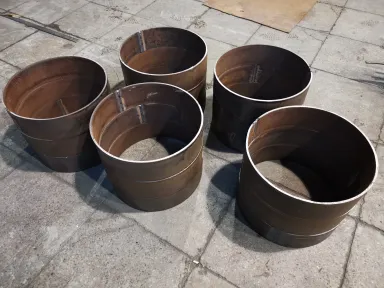

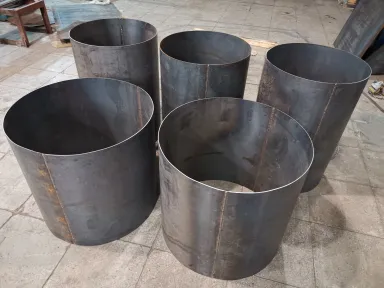

1. Цилиндрические обечайки

  • Описание:

    • Цилиндрические обечайки — это основные элементы резервуаров, сосудов высокого давления, трубопроводов и других конструкций.

    • Изготавливаются из листового металла толщиной от 4 до 50 мм с диаметром от 230 до 3800 мм.

  • Примеры применения:

    • Резервуары для хранения жидкостей и газов:

      • Вертикальные емкости объемом до 5000 м³.

      • Горизонтальные цистерны для перевозки нефтепродуктов.

    • Трубопроводы:

      • Трубные секции для магистральных трубопроводов.

      • Переходники для соединения труб разного диаметра.

    • Корпуса оборудования:

      • Корпуса насосов, компрессоров, теплообменников.

      • Секции для фильтров и сепараторов.

  • Особенности производства:

    • Требуется предварительная правка кромок заготовки.

    • Минимальный радиус гиба зависит от толщины металла и его марки.

    • Подходит для серийного производства.

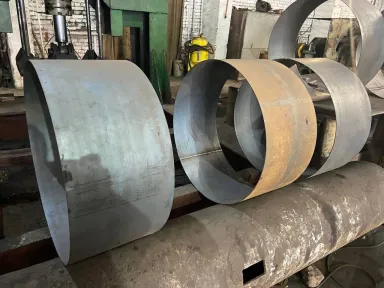

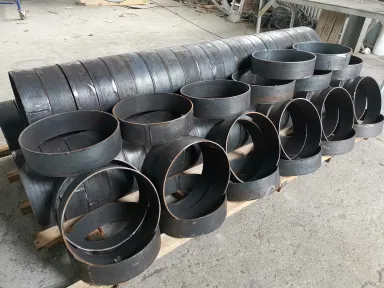

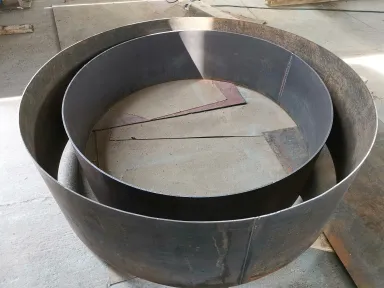

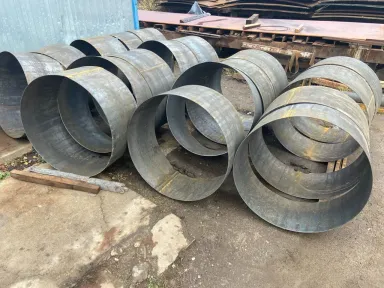

2. Кольцевые элементы

  • Описание:

    • Кольцевые элементы используются для герметизации соединений трубопроводов, создания уплотнительных колец и других задач.

    • Могут быть изготовлены из различных материалов, включая углеродистые и нержавеющие стали.

  • Примеры применения:

    • Фланцевые кольца:

      • Уплотнительные кольца для высокого давления.

      • Кольца для судостроения и нефтегазовой промышленности.

    • Уплотнительные элементы:

      • Кольца для герметизации соединений трубопроводов.

      • Элементы для пищевой и химической промышленности.

  • Особенности производства:

    • Требуется точное позиционирование заготовки.

    • Высокие требования к качеству поверхности.

3. Арочные конструкции

  • Описание:

    • Арочные конструкции изготавливаются для использования в строительстве, архитектуре и декоративных целях.

    • Могут быть выполнены из различных материалов, включая углеродистую сталь и алюминиевые сплавы.

  • Примеры применения:

    • Строительство:

      • Арки для торговых центров, спортивных сооружений и промышленных зданий.

      • Декоративные элементы для фасадов зданий.

    • Архитектура:

      • Изогнутые панели для интерьеров.

      • Детали для оформления кровли.

  • Особенности производства:

    • Требуется высокая точность гиба.

    • Возможность работы с большими длинами заготовок.

На 4-х валковых станках:

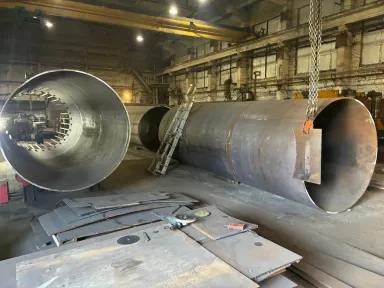

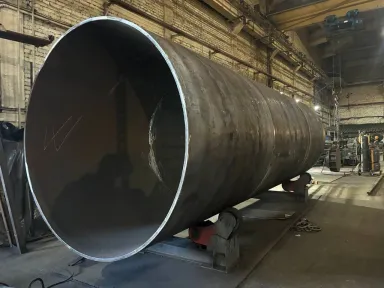

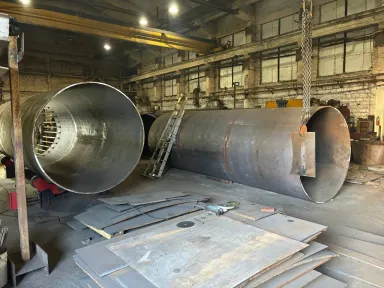

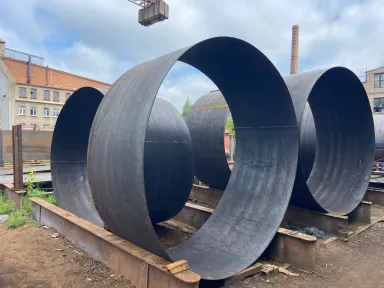

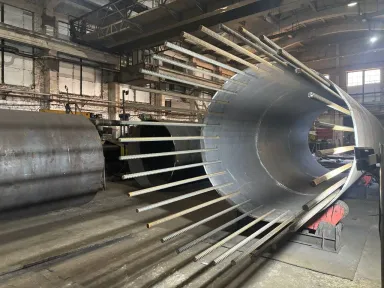

1. Крупногабаритные цилиндрические обечайки

  • Описание:

    • Крупногабаритные обечайки изготавливаются для силосов, бункеров, резервуаров и других крупных конструкций.

    • Могут быть выполнены из толстого листового металла (до 50 мм).

  • Примеры применения:

    • Силосы и бункеры:

      • Секции для силосов высотой до 30 метров.

      • Бункеры для хранения сыпучих материалов (зерно, цемент, песок).

    • Резервуары высокого давления:

      • Сферические и цилиндрические секции для сосудов высокого давления.

      • Газгольдеры для хранения газов.

  • Особенности производства:

    • Высокая точность гиба благодаря четвертому валку.

    • Возможность работы с большими толщинами металла.

2. Конические обечайки

  • Описание:

    • Конические обечайки используются для создания переходников между трубами разного диаметра или для специальных конструкций.

    • Могут быть изготовлены из различных материалов, включая нержавеющую сталь и алюминиевые сплавы.

  • Примеры применения:

    • Переходники для трубопроводов:

      • Конусные переходники для соединения труб разного диаметра.

      • Элементы для вентиляционных систем.

    • Лопасти и крыльчатки:

      • Конические лопасти для вентиляторов и турбин.

      • Крыльчатки для насосов.

  • Особенности производства:

    • Точное позиционирование заготовки.

    • Возможность создания сложных форм.

3. Сложные формы

  • Описание:

    • Сложные формы включают сферические сегменты, изогнутые панели и другие элементы, требующие высокой точности гиба.

    • Могут быть выполнены из различных материалов, включая нержавеющую сталь и алюминиевые сплавы.

  • Примеры применения:

    • Сферические сегменты:

      • Сегменты для резервуаров высокого давления.

      • Элементы для космической промышленности.

    • Изогнутые панели:

      • Панели для обшивки корпусов судов.

      • Детали для авиастроения.

  • Особенности производства:

    • Высокие требования к точности гиба.

    • Использование современного оборудования.

На конусных вальцах:

1. Конические обечайки

  • Описание:

    • Конические обечайки изготавливаются для создания переходников между трубами разного диаметра или для специальных конструкций.

    • Могут быть выполнены из различных материалов, включая нержавеющую сталь и алюминиевые сплавы.

  • Примеры применения:

    • Переходники для трубопроводов:

      • Конусные переходники для соединения труб разного диаметра.

      • Элементы для вентиляционных систем.

    • Лопасти и крыльчатки:

      • Конические лопасти для вентиляторов и турбин.

      • Крыльчатки для насосов.

  • Особенности производства:

    • Точное позиционирование заготовки.

    • Возможность создания сложных форм.

2. Лопасти и крыльчатки

  • Описание:

    • Лопасти и крыльчатки изготавливаются для использования в вентиляционных системах, насосах и турбинах.

    • Могут быть выполнены из различных материалов, включая нержавеющую сталь и алюминиевые сплавы.

  • Примеры применения:

    • Вентиляторы:

      • Лопасти для промышленных вентиляторов.

      • Крыльчатки для центробежных насосов.

    • Турбины:

      • Лопасти для гидравлических и паровых турбин.

      • Детали для авиационных двигателей.

  • Особенности производства:

    • Высокие требования к точности гиба.

    • Возможность создания сложных форм.

4. Контроль качества

  • Геометрическая точность : ±0,5 мм.

  • Отклонение от круглости : ≤1 мм.

  • Качество поверхности : Ra 3.2–6.3.

  • Измерительное оборудование : Лазерные системы контроля, шаблоны.

Характеристики оборудования

В нашем распоряжении современные вальцы ведущих производителей:

3-х валковые станки

  • Максимальная толщина обработки: 50 мм.

  • Диапазон рабочих диаметров: 230–3800 мм.

  • Длина рабочей зоны: до 6000 мм.

4-х валковые станки

  • Прецизионное позиционирование заготовки.

  • Повышенная точность радиуса гиба.

  • Уменьшение риска деформации кромок.

Преимущества работы с нами

  1. Высокое качество : Строгий контроль на всех этапах производства.

  2. Современное оборудование : 3-х и 4-х валковые станки ведущих производителей.

  3. Широкий спектр услуг : Изготовление обечаек различной сложности.

  4. Индивидуальный подход : Учет всех требований заказчика.

  5. Соблюдение сроков : Гарантированное выполнение заказа в установленные сроки.

Производство и изготовление обечаек — это сложный технологический процесс, требующий профессионального оборудования и квалифицированного персонала. Мы гарантируем высокое качество продукции и соблюдение всех технических требований заказчика.

Дополнительные услуги:

  • Предварительная правка листового металла.

  • Последующая механическая обработка.

  • Антикоррозионная защита.

Марки стали, из которых можно изготовить обечайки

Углеродистые стали:

  • Ст3сп, Ст3пс:

    • Широко используются для изготовления труб и резервуаров.

    • Хорошая пластичность и свариваемость.

  • 09Г2С:

    • Низколегированная сталь с повышенной прочностью.

    • Применяется для изготовления сосудов высокого давления.

Нержавеющие стали:

  • AISI 304, AISI 316:

    • Используются в пищевой, химической и фармацевтической промышленности.

    • Высокая коррозионная стойкость.

  • 12Х18Н10Т:

    • Аналог AISI 321, применяется для работы при высоких температурах.

Высокопрочные стали:

  • 10ХСНД:

    • Используется для строительных конструкций.

    • Устойчивость к низким температурам.

  • 17Г1С:

    • Применяется для трубопроводов высокого давления.

Алюминиевые сплавы:

  • АМг6, Д16:

    • Используются в авиастроении и судостроении.

    • Легкий вес и хорошая коррозионная стойкость.

Промышленные сферы применения обечаек

Нефтегазовая промышленность:

  • Продукция:

    • Трубные секции для магистральных трубопроводов.

    • Резервуары для хранения нефти и газа.

  • Примеры:

    • Обечайки для вертикальных резервуаров.

    • Переходники для труб разного диаметра.

Химическая и нефтехимическая промышленность:

  • Продукция:

    • Корпуса реакторов и теплообменников.

    • Емкости для хранения агрессивных сред.

  • Примеры:

    • Сферические сегменты для сосудов высокого давления.

    • Нержавеющие трубы для транспортировки химикатов.

Энергетика:

  • Продукция:

    • Цилиндрические секции для котлов.

    • Детали для паровых турбин.

  • Примеры:

    • Обечайки для паровых котлов.

    • Конические переходники для дымоходов.

Строительство:

  • Продукция:

    • Арочные конструкции для кровли.

    • Фасадные панели.

  • Примеры:

    • Изогнутые элементы для торговых центров.

    • Декоративные детали для архитектурных объектов.

Пищевая промышленность:

  • Продукция:

    • Нержавеющие трубы для транспортировки продуктов.

    • Емкости для хранения жидкостей.

  • Примеры:

    • Цилиндры для молочных заводов.

    • Конические переходники для пищевых трубопроводов.

Судостроение:

  • Продукция:

    • Изогнутые панели для корпусов судов.

    • Детали для надводных и подводных конструкций.

  • Примеры:

    • Обшивка для корпусов кораблей.

    • Конические элементы для винтовых систем.
