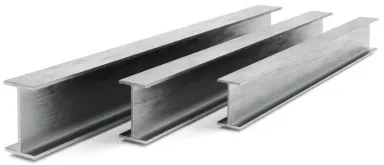

ГОСТ Р 57837-2017 — это национальный стандарт Российской Федерации, который регулирует производство и поставку стальных горячекатаных двутавровых профилей с параллельными гранями полок. Стандарт устанавливает полный набор требований к геометрии профиля, механическим свойствам стали, качеству поверхности и методам контроля.
Двутавры, произведённые по этому стандарту, используются в строительных конструкциях со сварными и болтовыми соединениями. Они подходят для элементов любого уровня ответственности и назначения — от жилых зданий до промышленных сооружений.
Типы двутавров по назначению
Стандарт предусматривает четыре основных типа двутавров, различающихся по конструктивным особенностям и области применения:
Тип профиля | Обозначение | Основное назначение | Характеристика |
|---|---|---|---|
Балочные нормальные | Б | Элементы работающие на изгиб | Высота больше ширины полки |
Балочные широкополочные | Ш | Элементы работающие на изгиб | Высота равна или близка ширине полки |
Колонные | К | Сжатие, растяжение, сжатие с изгибом | Высота и ширина примерно одинаковы |
Свайные | С | Высоконагруженные элементы | Равномерное распределение материала |
Дополнительные серии | ДБ, ДК | Специальные конструктивные решения | Расширенный сортамент под заказ |
Классификация по материалу
Двутавры изготавливаются из различных марок стали, что определяет их прочностные характеристики:
Классы прочности по ГОСТ Р 57837-2017:
С245Б — низкоуглеродистая сталь, универсальная
С255Б, С255Б-1 — повышенная прочность
С345Б, С345Б-1 — высокопрочная сталь
С355Б, С355Б-1 — специальная высокопрочная сталь
С390Б — для сложных конструкций
С440Б — максимальная прочность
Допускается также производство двутавров из стали по ГОСТ 27772 (наименования С245, С255, С345, С355, С390, С440), ГОСТ 19281 (классы прочности 265, 295, 325, 345, 355, 390, 440) и ГОСТ 535 (марки СтЗпс, СтЗГпс, СтЗсп, СтЗГсп).
Механические свойства и требования к прочности
Двутавры должны соответствовать строго определённым механическим характеристикам, варьирующимся в зависимости от класса прочности и толщины полки.
Для класса С245Б базовые требования:
Предел текучести: 245 Н/мм²
Временное сопротивление: 360–380 Н/мм² (в зависимости от толщины)
Относительное удлинение: 22–26%
Двутавры высших классов (С355Б, С390Б, С440Б) демонстрируют повышенный предел текучести (355–440 Н/мм²) и требуют особого внимания к ударной вязкости при отрицательных температурах.
Стандарт предусматривает испытание на ударный изгиб при различных температурах: 0°C, -20°C, -40°C и -60°C. Это обеспечивает надёжность конструкций в условиях низких температур.
Технические параметры и размеры
Стандарт включает полный сортамент двутавров с номинальными размерами поперечного сечения. Высота профилей варьируется от 100 до 710 мм, ширина полки — от 55 до 260 мм. Все размеры нормированы таблицей 1 стандарта.
Для каждого профиля установлены справочные величины:
Момент инерции (Ix, Iy)
Момент сопротивления (Wx, Wy)
Площадь поперечного сечения
Номинальная масса на один метр длины
Радиусы инерции (ix, iy)
Эти параметры критичны для расчёта несущей способности конструкций.
Требования к качеству поверхности
Стандарт устанавливает жёсткие ограничения на допустимые дефекты поверхности:
Недопустимые дефекты:
Трещины и рванины
Плены площадью более 1,5 см²
Допустимые дефекты с ограничениями по глубине:
Для элементов толщиной до 10 мм — глубина не более 1 мм
Для элементов толщиной 10–50 мм — глубина не более 2 мм
Для элементов толщиной более 50 мм — глубина не более 3 мм
К дефектам относятся волосовины, закаты, окалина, отпечатки, рябизна, царапины, вмятины. Все дефекты подлежат зачистке с обеспечением плавных переходов.
Химический состав стали
Стандарт нормирует химический состав стали для обеспечения необходимых прочностных и технологических свойств. Регулируются содержание углерода, марганца, кремния, серы, фосфора, ванадия, алюминия, титана и азота.
Для оценки свариваемости стали применяется расчёт углеродного эквивалента (Сэкв) по формуле, включающей основные легирующие элементы. Это предотвращает проблемы с трещинообразованием при сварке конструкций высокой ответственности.
Состояние поставки
Двутавры поставляются в двух состояниях:
Горячекатаные (ГК) — стандартное состояние после горячей деформации и охлаждения на воздухе.
После контролируемой прокатки (КП) — с регулированием температурного режима и скорости охлаждения, обеспечивающее улучшенные механические свойства.
Ускоренное охлаждение позволяет получить более высокие прочностные характеристики без увеличения содержания углерода в стали.
Методы испытаний и контроля
Качество двутавров проверяется по следующим направлениям:
Механические испытания:
Испытание на растяжение по ГОСТ 1497
Испытание на ударный изгиб по ГОСТ 9454
Испытание на изгиб до параллельности по ГОСТ 14019
Испытание на растяжение в направлении толщины по ГОСТ 28870
Контроль размеров и формы:
Измерение высоты, ширины, толщины стенки и полок
Контроль кривизны на всей длине профиля
Проверка скручивания визуально
Осмотр качества поверхности без оптических приборов
Химический анализ:
Определение элементного состава по утверждённым методикам
Контроль углеродного эквивалента для оценки свариваемости
Маркировка и упаковка
При заказе двутавров необходимо указать:
Вид длины (мерная, мерная с немерной, немерная, ограниченная)
Номер профиля
Класс или наименование стали
Требуемые механические свойства (при необходимости)
Состояние поставки
Двутавры поставляются поштучно или упакованными в пачки в соответствии с ГОСТ 7566. Упаковка должна обеспечивать сохранность профилей при транспортировании и хранении.
Применение в строительстве
Двутавры по ГОСТ Р 57837-2017 используются в:
Балочных элементах каркасных зданий
Колоннах промышленных сооружений
Фермах и подкровельных конструкциях
Пролётных строениях мостов
Элементах вертикальных и горизонтальных связей
Стандарт допускает применение двутавров в конструкциях любого уровня ответственности — от обычных жилых зданий до критичных инженерных сооружений.
