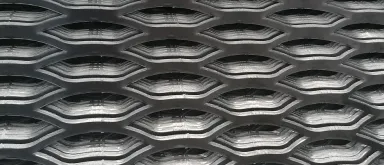

Просечно-вытяжной лист (ПВЛ) — это стальной материал, изготавливаемый из листовой углеродистой стали методом просечки и вытяжки на специальном штамповочном оборудовании. Этот процесс создает характерный паттерн ромбических или овальных отверстий, сочетающих две ключевые функции: облегчение конструкции и повышение грузоподъемности.
ГОСТ 8706-78 регламентирует стандарты производства просечно-вытяжных листов для устройства настилов, перекрытий, ограждений и других конструктивных элементов в строительстве и промышленности. Этот материал широко применяется в металлических лестницах, площадках, решетчатых полах промышленных зданий благодаря сочетанию прочности, легкости и доступности.
Технические размеры и стандартные параметры
ГОСТ 8706-78 определяет стандартные параметры производства просечно-вытяжных листов. Листы изготавливаются в следующих размерах:
Параметр | Значения |
|---|---|
Толщина заготовки, мм | 4, 5, 6 |
Ширина, мм | 500, 600, 710, 800, 900, 1000 |
Длина, мм | От 1 до 6000 |
По согласованию с потребителем допускается изготовление листов других размеров по ширине и длине, что важно для нестандартных проектов и специальных применений.
Условное обозначение листа включает указание номера (например, 508), который составлен из толщины заготовки и величины подачи. Пример: «Лист ПВЛ 508×710×4000 ГОСТ 8706-78» обозначает лист с подачей 8 мм, толщиной 5 мм, шириной 710 мм и длиной 4000 мм.
Допускаемые отклонения и точность изготовления
Каждый производимый лист должен соответствовать строгим допускам по размерам и качеству. Стандарт ГОСТ 8706-78 установил следующие допускаемые отклонения:
Параметр | Допуск |
|---|---|
По ширине листа | +10 мм |
По длине листа | +25 мм |
По величине подачи Б | ±0,4 мм |
По величине вытяжки А | ±1,0 мм |
По шагу ячейки | ±2,0 мм (вдоль длины ячейки) |
Серповидность | Не более 3 мм на 1 м длины |
Косая плоскость | Не более 5 мм |
Эти допуски критически важны при монтаже, особенно когда листы должны стыковаться с другими конструктивными элементами. Серповидность (изгиб вдоль длины) и косая плоскость контролируются, чтобы обеспечить ровность и правильное расположение готовой конструкции.
Грузоподъемность и предельные нагрузки
Одна из главных характеристик просечно-вытяжного листа — его способность выдерживать нагрузки. ГОСТ 8706-78 приводит таблицы предельных нагрузок для различных номеров листов в зависимости от ширины и условий опирания.
Номер листа | Толщина, мм | Подача, мм | Предельная нагрузка на 1 м длины при ширине листа (кг) |
|---|---|---|---|
500 | |||
406 | 4 | 6 | 470 |
506 | 5 | 6 | 790 |
508 | 5 | 8 | 1370 |
510 | 5 | 10 | 2160 |
606 | 6 | 6 | 970 |
608 | 6 | 8 | 1910 |
610 | 6 | 10 | 2880 |
Важные примечания к расчетам нагрузок:
— Приведенные значения относятся к сосредоточенной нагрузке, приложенной по центральной линии листа при его защемлении на концах (наиболее неблагоприятный случай).
— Для равномерно распределенной нагрузки (более частый случай в практике) значения из таблицы умножаются на 2,2.
— При свободном опирании (без защемления) предельные нагрузки уменьшаются в два раза.
Например, лист 508 шириной 800 мм под сосредоточенной нагрузкой выдерживает 860 кг на 1 м длины, но при равномерно распределенной нагрузке это значение становится 860 × 2,2 = 1892 кг на 1 м длины.
Материал и производственные стандарты
Согласно ГОСТ 8706-78, просечно-вытяжные листы изготавливаются из листовой углеродистой стали марки Ст3 по ГОСТ 380-71 и ГОСТ 14637-79. Сталь может быть кипящей, полуспокойной или спокойной — это не влияет на соответствие стандарту, но может варьировать в зависимости от требований конкретного заказчика.
Материал должен быть однородным и не содержать серьезных дефектов. Допускаются только незначительные поверхностные недостатки (заусенцы и следы инструмента размером не более 2 мм), что типично для штамповочного производства.
Требования к качеству и допускаемые дефекты
Производство просечно-вытяжных листов подлежит строгому контролю качества. Согласно ГОСТ 8706-78, материал должен отвечать следующим требованиям:
— Отсутствие критических дефектов. Листы не должны иметь трещин и надрывов. Если обнаружены участки с трещинами, они вырезаются, и листы реализуются как неполномерные.
— Допускаемые поверхностные дефекты. Небольшие заусенцы и следы выщербленного инструмента (размером не более 2 мм) считаются нормой для технологии.
— Допускаемые непросекаемые участки. На концах листов длиной до 50 мм допускаются участки без просечки, что связано с особенностями штамповочного процесса.
Контроль качества и приемка
ГОСТ 8706-78 требует систематического контроля каждой партии листов. Контролю подвергаются:
— Поверхность листов — все листы партии осматриваются на предмет трещин, надрывов и других дефектов.
— Размеры — проверяется минимум 5% листов партии (но не менее трех листов), чтобы убедиться в соответствии допускам по ширине, длине, подаче и вытяжке.
Партия состоит из листов одного номера и одного размера по ширине и длине, масса партии не должна превышать 20 т. При получении неудовлетворительных результатов проводят повторные испытания на расширенной выборке.
Упаковка, маркировка и транспортирование
Просечно-вытяжные листы поставляются в виде упакованных пачек, обвязанных проволокой. Каждая пачка не должна превышать 5 тонн массы и обвязывается в поперечном направлении не менее чем двумя обвязками через каждые 1,0–1,5 метра длины.
Маркировка наносится на каждую пачку и должна содержать товарный знак производителя, условное обозначение листа, номер партии и массу нетто. Маркировка выполняется ударным способом или несмываемой краской.
Материал может транспортироваться всеми видами транспорта. При использовании железнодорожного транспорта листы перевозятся в открытом подвижном составе, но допускается транспортирование в крытых вагонах (при условии, что масса пачки не превышает 1 тонны).
Практическое применение в строительстве и промышленности
Просечно-вытяжные листы ГОСТ 8706-78 нашли широкое применение благодаря оптимальному балансу характеристик:
В строительстве: материал используется для изготовления перекрытий, настилов, площадок и ограждений промышленных и гражданских зданий. Благодаря своей жесткости при малом весе листы позволяют создавать долговечные конструкции с минимальными затратами на доставку и монтаж.
В промышленности: просечно-вытяжные листы применяются в лестничных маршах, машиностроении, пищевой промышленности (как антискользящие настилы) и в производстве оборудования.
Преимущества использования: снижение собственного веса конструкции при сохранении прочности, хорошая видимость через отверстия (при необходимости контроля), естественный дренаж при наружном применении, эстетичный внешний вид.
