Стандарт ГОСТ 5781-82 регулирует производство горячекатаной круглой стали, предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций. Это нормативный документ, который устанавливает технические условия, классификацию, механические свойства и требования к качеству арматурной продукции. На этой странице вы можете скачать полный текст стандарта в формате PDF.
Классификация арматуры по ГОСТ 5781-82
ГОСТ 5781-82 подразделяет арматурную сталь на шесть основных классов в зависимости от механических свойств:
Класс | Условное обозначение | Предел текучести, МПа | Временное сопротивление, МПа |
|---|---|---|---|
A-I | A240 | 235 | 373 |
A-II | A300 | 295 | 490 |
A-III | A400 | 390 | 590 |
A-IV | A600 | 590 | 883 |
A-V | A800 | 785 | 1030 |
A-VI | A1000 | 980 | 1230 |
Класс A-I (A240) — наиболее распространенный в строительстве старого образца. Изготавливается гладкого профиля. Классы A-II (A300) и A-III (A400) производятся с периодическим профилем, который обеспечивает лучшее сцепление с бетоном благодаря наличию поперечных выступов.
Сортамент и размеры профилей
Арматура по стандарту ГОСТ 5781-82 производится в виде круглых профилей следующих номеров:
Номер профиля (диаметр), мм | Площадь сечения, см² | Масса 1 м, кг | Предельные отклонения массы, % |
|---|---|---|---|
6 | 0,283 | 0,222 | +9,0 |
8 | 0,503 | 0,395 | -7,0 |
10 | 0,785 | 0,617 | +5,0 |
12 | 1,131 | 0,888 | -6,0 |
14 | 1,540 | 1,210 | — |
16 | 2,010 | 1,580 | +2,0 |
18 | 2,540 | 2,000 | — |
20 | 3,140 | 2,470 | +3,0 |
22 | 3,800 | 2,980 | — |
25 | 4,910 | 3,850 | — |
28 | 6,160 | 4,830 | — |
32 | 8,040 | 6,310 | — |
36 | 10,180 | 7,990 | +3,0 |
40 | 12,570 | 9,870 | -4,0 |
45 | 15,000 | 12,480 | — |
50 | 19,630 | 15,410 | — |
55 | 23,760 | 18,650 | +2,0 |
60 | 28,270 | 22,190 | -4,0 |
70 | 38,480 | 30,210 | -5,0 |
80 | 50,270 | 39,460 | — |

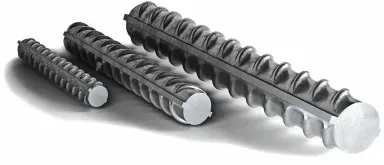

Арматура класса A-I изготавливается гладким профилем. Арматура классов A-II, A-III и выше производится периодическим профилем с продольными ребрами и поперечными выступами, расположенными по винтовой линии. Периодический профиль обеспечивает лучшую анкеровку в бетоне и позволяет снизить расход стали.
Марки стали для изготовления арматуры
Для производства арматурной стали по ГОСТ 5781-82 используются следующие марки углеродистой и низколегированной стали:
Класс A-I (A240): углеродистая сталь марок Ст3кп, Ст3пс, Ст3сп.
Класс A-II (A300): углеродистая и низколегированная сталь марок Ст5сп, Ст5пс (для диаметров 10–40 мм), 18Г2С (для диаметров 40–80 мм).
Класс A-III (A400): низколегированная сталь марок 35ГС, 25Г2С (для диаметров 6–40 мм), 32Г2Рпс (для диаметров 6–22 мм).
Класс A-IV (A600): низколегированная сталь марок 80С, 20ХГ2Ц (для диаметров 10–18 и 36–40 мм).
Класс A-V (A800): низколегированная сталь марок 23Х2Г2Т (для диаметров 10–32 и 36–40 мм).
Класс A-VI (A1000): высокопрочная низколегированная сталь марок 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР (для диаметров 10–22 мм).
Марка стали определяет химический состав, который влияет на механические свойства, свариваемость и долговечность арматуры в конструкции.
Механические свойства арматурной стали
Механические характеристики арматуры являются ключевым параметром при выборе класса для конкретных конструкций. Стандарт устанавливает следующие требования:
Относительное удлинение (δ₅) показывает пластичность материала и способность к деформации без разрушения. Для класса A-I это 25%, для A-II — 19%, для A-III — 14%, для высокопрочных классов A-IV, A-V, A-VI — 6–7%.
Равномерное удлинение (δр) важно для высокопрочной арматуры (классы A-IV, A-V, A-VI) и должно быть не менее 2–5% в зависимости от класса.
Ударная вязкость при температуре минус 60°C нормируется для низколегированных сталей. Это особенно важно при использовании арматуры в холодном климате, чтобы предотвратить хрупкое разрушение.
Испытание на изгиб в холодном состоянии показывает способность арматуры изгибаться без трещин. Для класса A-I допускается изгиб на 180°, для A-II — также 180°, для A-III — 90°, для высокопрочных классов — 45°.
Формы поставки и длины стержней
Арматура по ГОСТ 5781-82 поставляется двумя основными формами:
Стержни — прямые отрезки, как правило, длиной от 6 до 12 м. Для классов A-I и A-II диаметром до 12 мм допускается поставка в мотках. Стержни могут быть мерной длины, мерной длины с немерными отрезками (не более 15% от массы партии) или немерной длины.
Мотки — свернутые в спирали стержни малых диаметров (6–10 мм). Мотки удобны при транспортировке и хранении, однако требуют развертывания перед укладкой в конструкцию.
Кривизна стержней не должна превышать 0,6% от их длины, что обеспечивает возможность прямой укладки без предварительного выпрямления.
Технические требования к качеству
Поверхность профиля должна быть без раскатанных трещин, трещин напряжения, рванин и прокатных пленок. Допускаются мелкие повреждения ребер и выступов (не более трех на 1 м длины), незначительная ржавчина, отпечатки и следы раскатанных пузырей, при условии, что они не выходят за пределы допускаемых отклонений по размерам.
Свариваемость арматурной стали всех марок, кроме 80С, обеспечивается химическим составом. Для низколегированных сталей класса A-III стандарт устанавливает ограничение на углеродный эквивалент (не более 0,62), что гарантирует возможность сварки без предварительного подогрева и последующей термической обработки.
Химический состав арматурной стали контролируется в соответствии с требованиями ГОСТ 380 для углеродистых сталей и специальными нормами для низколегированных. Содержание серы и фосфора ограничено (не более 0,045% каждого) для обеспечения достаточной пластичности.
Правила приемки и упаковка
Арматура принимается партиями, состоящими из профилей одного диаметра, одного класса и одной плавки. Масса партии обычно не превышает 70 т, хотя допускается увеличение до массы плавки-ковша.
Каждая партия сопровождается документом о качестве, в котором указаны: номер профиля, класс арматуры, минимальное среднее значение предела текучести и временного сопротивления, результаты испытаний на изгиб и ударную вязкость.
Стержни упаковываются в связки массой до 15 т, перевязанные проволокой или катанкой. Для высокопрочных классов (A-IV, A-V, A-VI) концы связок окрашиваются в специальные цвета: красный — для класса A-IV, красный + зеленый — для A-V, красный + синий — для A-VI. Это позволяет быстро идентифицировать класс арматуры на строительной площадке.
На каждой связке указывается обозначение класса арматуры (например, A-III или A400 по пределу текучести).
Отличия старых классов от современных обозначений
ГОСТ 5781-82 использует буквенно-цифровое обозначение классов (A-I, A-II, A-III и т.д.), которое соответствует обозначению по пределу текучести в МПа в скобках (A240, A300, A400 и т.д.). Современные стандарты иногда используют только числовое обозначение, но ГОСТ 5781-82 остается актуальным для старых конструкций и реконструкции.
Выбор класса арматуры зависит от требуемой прочности конструкции, условий окружающей среды и экономических соображений. Класс A-I — самый распространенный в зданиях старого образца благодаря низкой стоимости. Классы A-II и A-III обеспечивают лучшее сцепление с бетоном и позволяют снизить расход материала. Высокопрочные классы (A-IV, A-V, A-VI) используются в специальных конструкциях, где требуется максимальная несущая способность.
