Вертикальные стальные резервуары РВС - изготовление и поставка в Москве
ProfitSteel изготавливает вертикальные стальные резервуары РВС объёмом от 50 до 5000 м³ для хранения нефти, нефтепродуктов, воды и других жидкостей на промышленных и инфраструктурных объектах. Мы производим резервуары по типовым проектам и под индивидуальные технические задания с учётом требований заказчика и условий эксплуатации.
Производство расположено в Московском регионе. Это обеспечивает оперативные сроки изготовления для заказчиков из Москвы и Московской области, а также возможность организации поставки по всей России.
Что такое резервуар РВС и где он применяется
РВС — резервуар вертикальный стальной. Представляет собой цилиндрический вертикальный сосуд с плоским или коническим днищем, стационарной или плавающей крышей, а также комплектом технологических патрубков, люков и арматуры. Именно вертикальная компоновка делает РВС оптимальным выбором там, где важно максимальное соотношение объёма хранения к занимаемой площади основания.
Вертикальные резервуары РВС применяются в широком спектре отраслей:
нефтегаз и нефтебазы — хранение нефти, дизельного топлива, мазута, бензина;
ЖКХ и водоснабжение — резервуары запаса питьевой и технической воды;
промышленность — хранение химических и технологических жидкостей;
пожарная безопасность — аварийный и расчётный запас воды для систем пожаротушения;
энергетика — хранение топлива и теплоносителей на котельных и электростанциях;
сельское хозяйство — ёмкости для хранения воды и жидких удобрений.

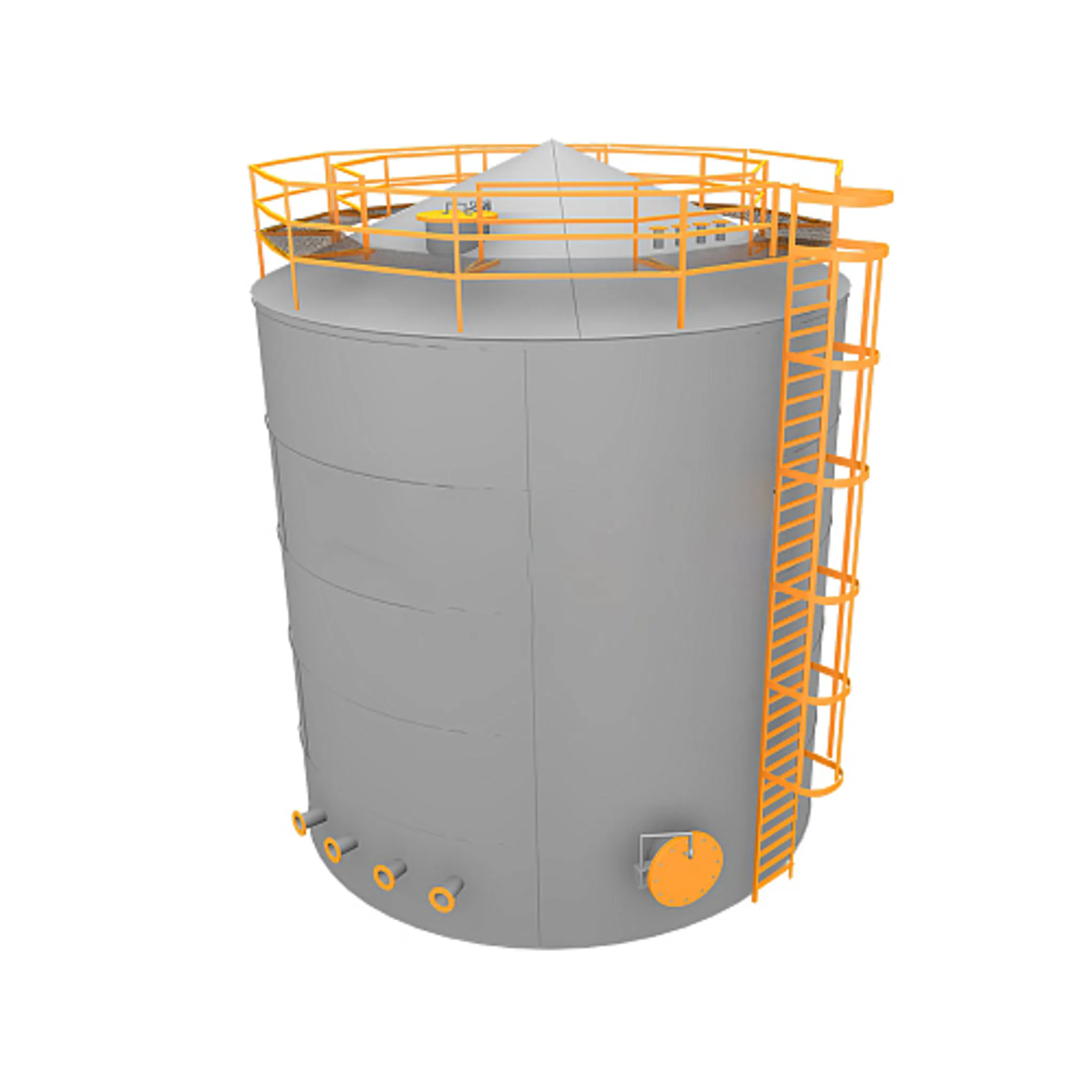

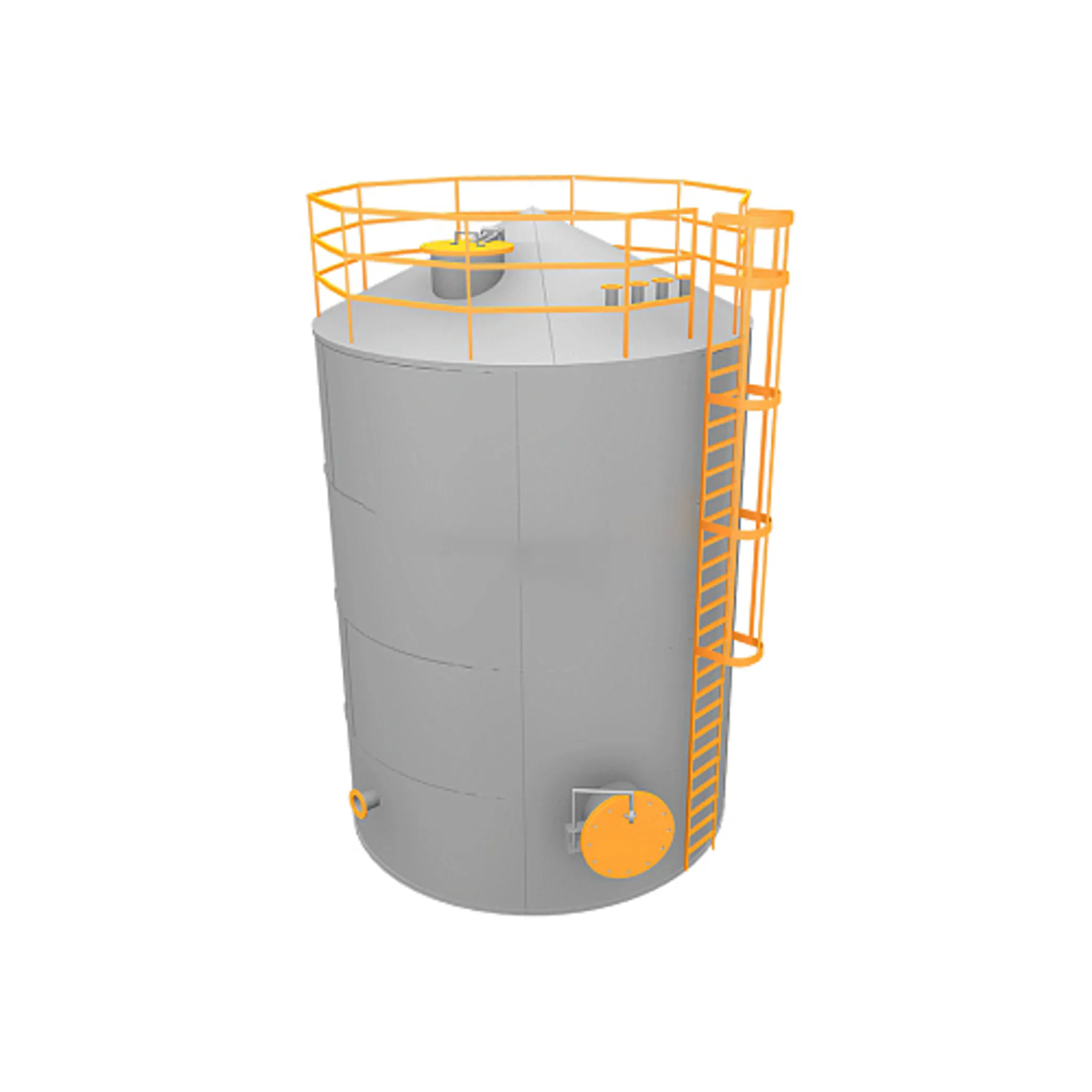

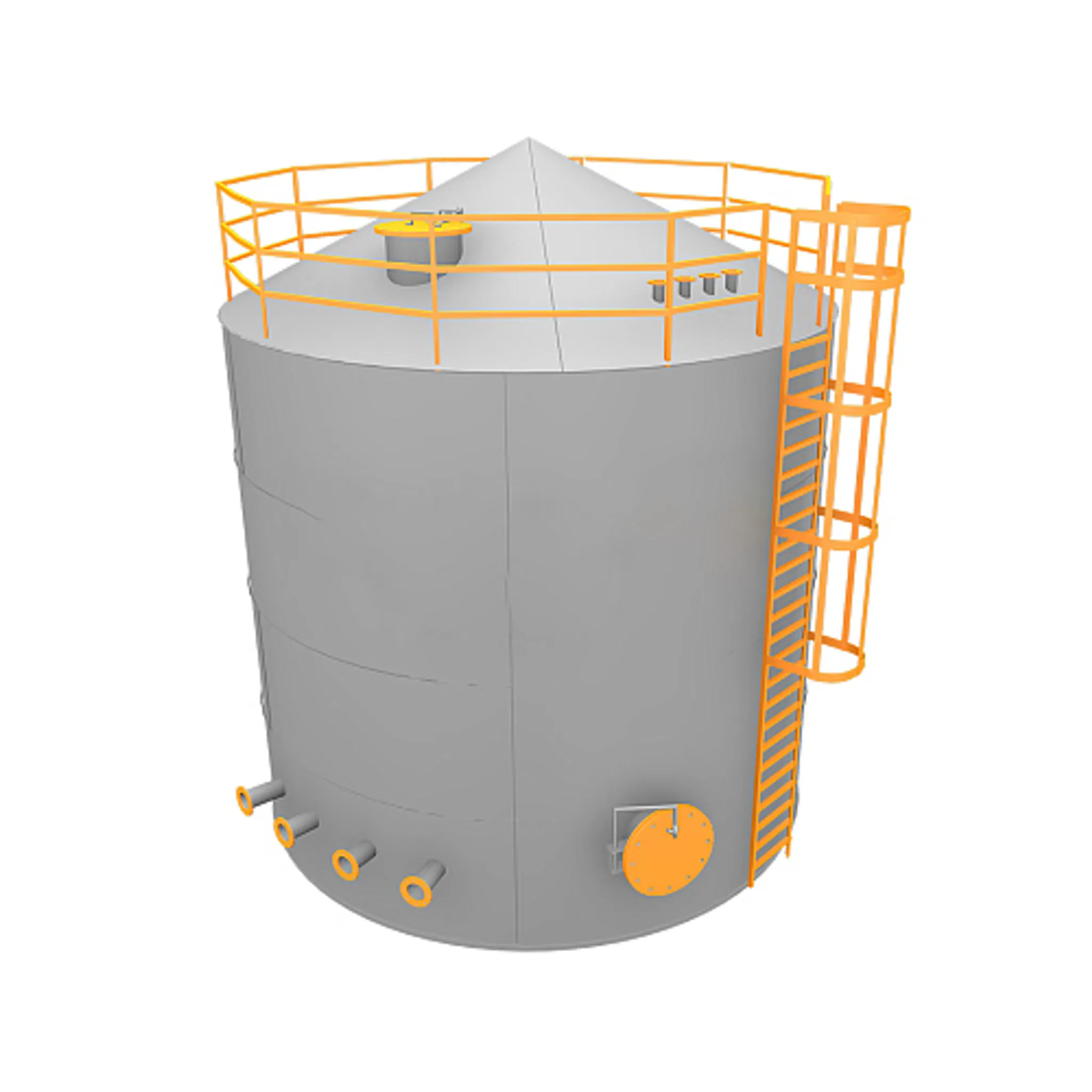

Конструкция вертикального резервуара РВС
Корпус, днище и крыша
Стандартный РВС состоит из нескольких основных конструктивных элементов:
цилиндрическая обечайка (корпус) — основная несущая часть, образующая стенки резервуара; собирается из стальных листов методом рулонирования или полистовой сборки;
днище — как правило, плоское или коническое; для крупных объёмов применяются конические днища с уклоном для облегчения дренажа остатков продукта;
крыша — стационарная (коническая или сферическая) либо плавающая. Плавающая крыша снижает испарение хранимого продукта и применяется преимущественно для нефти и нефтепродуктов;
понтон — устанавливается внутри резервуара под стационарной крышей, плавает на поверхности продукта и также снижает потери от испарения;
люки, патрубки и арматура — технологические врезки для приёма, выдачи, замера уровня, зачистки и обслуживания.
Дополнительно в состав РВС могут входить: системы пожаротушения и дренажа, дыхательная арматура, системы измерения уровня и температуры, молниезащита и заземление.
Материалы и марки стали
В зависимости от назначения резервуара и условий эксплуатации применяются различные марки стали:
Ст3сп / Ст3пс — углеродистая конструкционная сталь для умеренных климатических условий и рабочих температур до −20 °C;
09Г2С — низколегированная сталь для эксплуатации в условиях холодного климата (до −70 °C), повышенных нагрузок и агрессивных сред. Это основная марка для РВС в климатических исполнениях ХЛ и УХЛ;
12Х18Н10Т и аналоги — нержавеющие стали для хранения агрессивных жидкостей, пищевых продуктов и фармацевтических сред.
Выбор марки стали определяется расчётом прочности по ГОСТ 31385 и условиями конкретного объекта. Толщина стенок у наших резервуаров РВС составляет от 3 до 12 мм в зависимости от объёма, давления и применяемой стали.
Пример: при давлении рабочей жидкости 0,4 МПа и объёме 1000 м³ толщина нижнего пояса стенки из стали 09Г2С составляет около 8–10 мм, тогда как верхние пояса могут выполняться толщиной 4–5 мм — это стандартная практика ступенчатого изменения толщины поясов для оптимизации расхода металла.
Антикоррозионная защита и теплоизоляция
Защита стального резервуара от коррозии критически важна для срока его службы — необработанная углеродистая сталь в контакте с водой теряет до 0,1–0,3 мм в год. Поэтому все изготавливаемые нами резервуары комплектуются антикоррозионным покрытием:
грунт-эмаль — базовый вариант для надземных РВС с умеренными условиями эксплуатации;
горячее цинкование — повышенная защита для деталей с высокой вероятностью контакта с влагой;
трёхслойная ППУ‑изоляция — применяется для резервуаров, работающих при повышенных или пониженных температурах, а также для снижения теплопотерь при хранении вязких нефтепродуктов.
Теплоизоляция из ППУ (пенополиуретана) обеспечивает теплопроводность λ ≈ 0,025–0,035 Вт/(м·К), что примерно в 20–25 раз ниже, чем у стали, и позволяет поддерживать температуру продукта в заданном диапазоне при внешних температурах до −40 °C и ниже.
Технические характеристики РВС
Параметр | Значение |
|---|---|
Объём | от 50 до 5000 м³ (и выше по индивидуальному проекту) |
Форма | Цилиндрическая вертикальная |
Максимальное рабочее давление | до 0,6 МПа |
Температура эксплуатации | от −40 до +150 °C |
Толщина стенок | от 3 до 12 мм |
Марки стали | Ст3сп, 09Г2С, нержавеющие стали |
Климатическое исполнение | У, ХЛ, ТВ (по ГОСТ 15150) |
Все резервуары изготавливаются с комплектом заводской технической документации, включая паспорт сосуда, сертификаты на металл и сварные швы.
Типовой ряд объёмов РВС от ProfitSteel
В каталоге представлены резервуары РВС следующих типовых объёмов:
Объём, м³ | Ориентировочная стоимость |
|---|---|
50 | от 600 000 ₽ |
100 | от 950 000 ₽ |
200 | от 1 400 000 ₽ |
300 | от 1 800 000 ₽ |
400 | от 2 100 000 ₽ |
500 | от 2 300 000 ₽ |
600 | от 2 700 000 ₽ |
700 | от 3 000 000 ₽ |
1000 | от 4 300 000 ₽ |
2000 | от 7 500 000 ₽ |
3000 | от 11 200 000 ₽ |
5000 | от 16 500 000 ₽ |
Для объёмов, не представленных в стандартном ряду, или при нестандартных требованиях к исполнению мы изготавливаем резервуары по индивидуальным техническим заданиям. Итоговая стоимость рассчитывается на основании параметров объекта.
Как рассчитывается стоимость РВС
Цена вертикального резервуара РВС складывается из нескольких ключевых составляющих:
объём и габариты — чем больше объём, тем выше расход металла и трудоёмкость изготовления. При этом удельная стоимость (₽/м³) как правило снижается с ростом объёма: РВС 1000 м³ в пересчёте на кубометр обходится дешевле, чем РВС 100 м³;
марка стали и толщина стенок — применение 09Г2С вместо Ст3 увеличивает стоимость металлоёмкой части на 10–20%, но обеспечивает надёжную эксплуатацию в климате ХЛ и при агрессивных средах;
тип крыши — плавающая крыша или понтон удорожают конструкцию, но окупаются за счёт снижения потерь от испарения нефтепродуктов;
антикоррозионное покрытие и теплоизоляция — стоимость защитных систем зависит от типа покрытия и площади обрабатываемых поверхностей;
комплектация — количество и тип люков, патрубков, арматуры, контрольно‑измерительных устройств.
Для получения ориентировочной стоимости необходимо указать объем, назначение (тип хранимой среды), требования к материалам, климатическое исполнение и регион поставки. Мы подготовим коммерческое предложение с разбивкой по позициям и укажем сроки изготовления. Ориентировочные цены на типовые объемы от 50 до 5000 м³ указаны непосредственно в карточках каталога выше (Не являются публичной офертой).
