Резервуары горизонтальные РГС

Горизонтальные стальные резервуары РГС, РГСП, РГСН - изготовление и поставка в Москве

ProfitSteel изготавливает горизонтальные стальные резервуары РГС, РГСП и РГСН объёмом от 3 до 200 м³ для хранения воды, нефтепродуктов, технических жидкостей и других сред. Мы производим резервуары в наземном и подземном исполнении — под типовые проекты и под индивидуальные технические задания с учётом требований объекта и условий эксплуатации.

Производство расположено в Московском регионе, что обеспечивает оперативные сроки изготовления и поставки для заказчиков из Москвы и Московской области. Для других регионов России мы организуем отгрузку с подготовкой изделий к транспортировке.

Что такое горизонтальный резервуар РГС и его разновидности

Горизонтальный стальной резервуар (РГС) - это цилиндрическая ёмкость с горизонтальной осью, установленная на опорах или заглублённая в грунт. В отличие от вертикальных РВС, горизонтальные резервуары занимают меньше высоты и проще в транспортировке в готовом виде, что делает их удобными для широкого круга объектов.

В зависимости от условий размещения горизонтальные резервуары делятся на три основных типа.

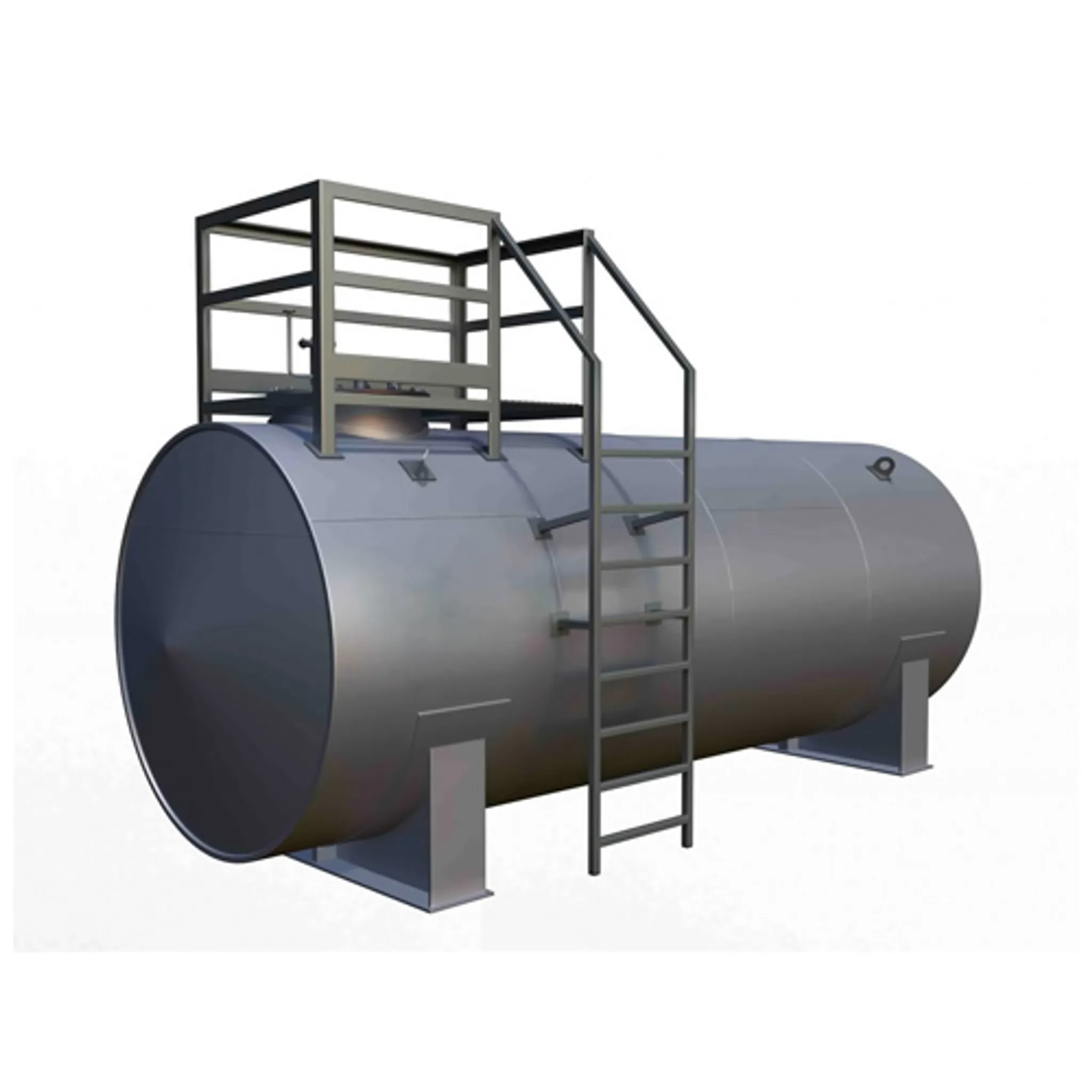

РГС — наземный горизонтальный резервуар

РГС (резервуар горизонтальный стальной) - наземное исполнение, устанавливается на металлические опоры или седловидные подставки непосредственно на площадке. Применяется для хранения воды, дизельного топлива, масел, технических жидкостей на открытых и закрытых промышленных площадках. Наземное расположение упрощает визуальный контроль, обслуживание и замену оборудования.

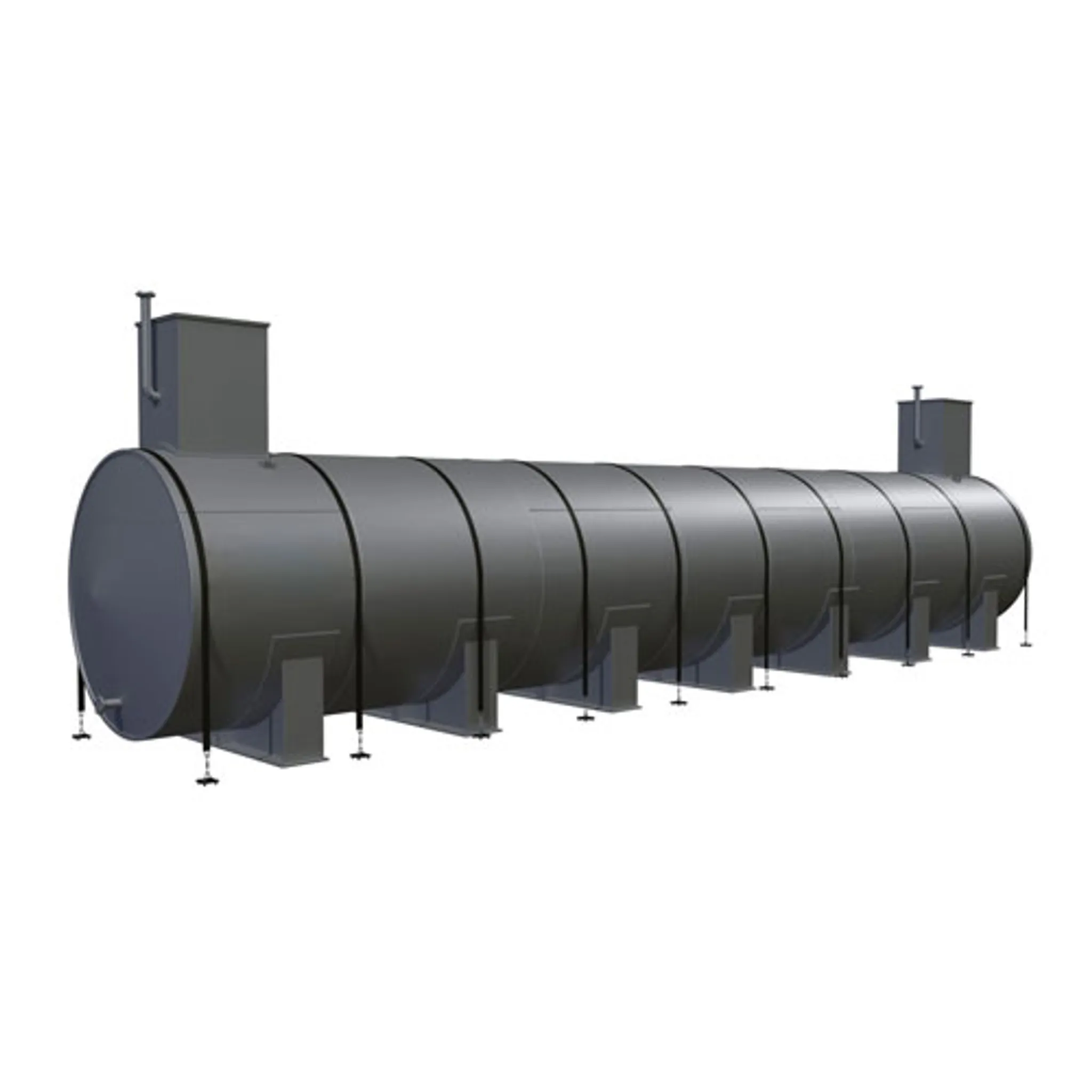

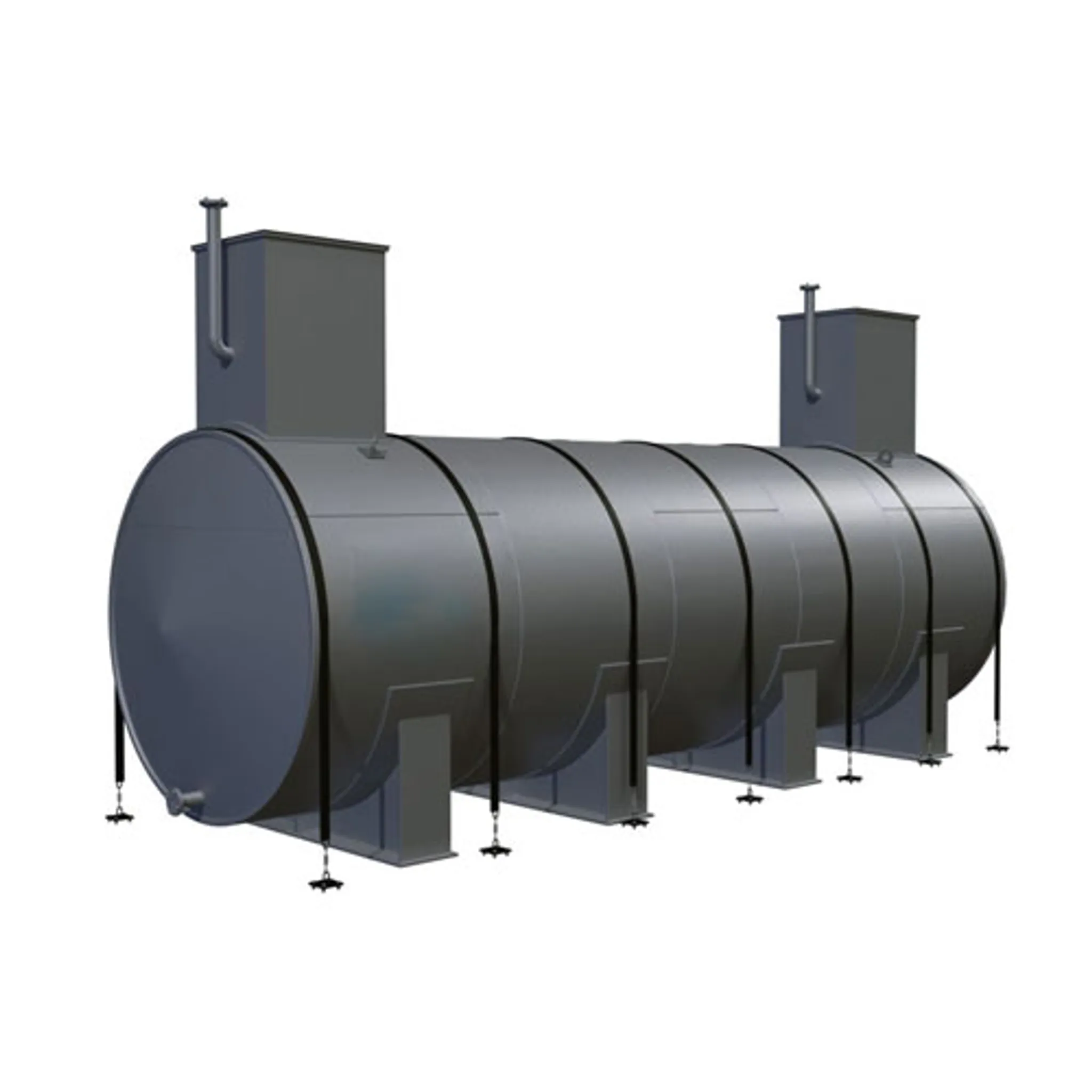

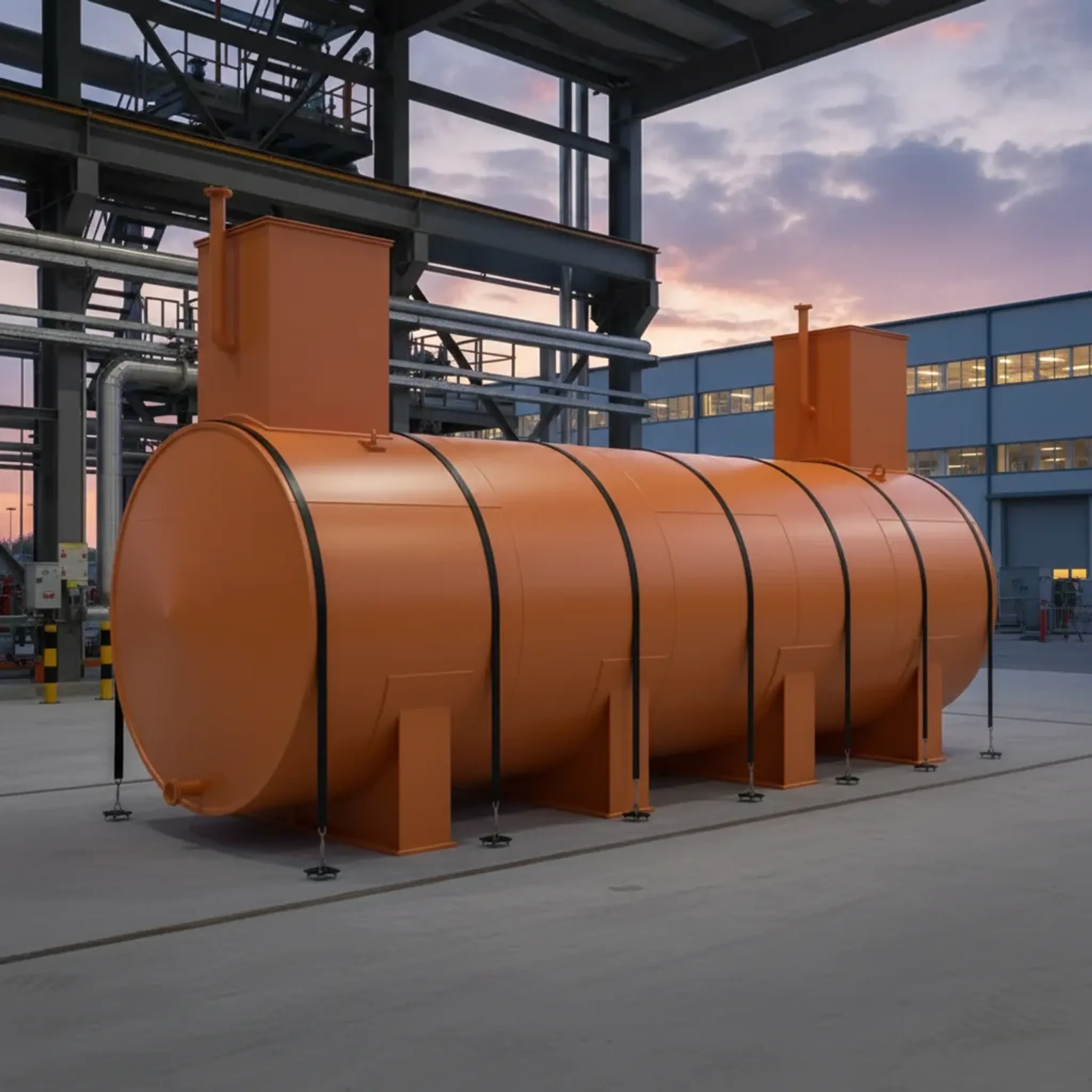

РГСП — подземный одностенный резервуар

РГСП (резервуар горизонтальный стальной подземный) - одностенная конструкция для заглублённой установки в грунт. Применяется на АЗС, промышленных площадках и объектах ЖКХ, где требуется сохранить свободное пространство на поверхности и защитить запас продукта от климатических воздействий. Одностенное исполнение — базовый и наиболее распространённый вариант для большинства задач.

РГСН — подземный двустенный резервуар

РГСН (резервуар горизонтальный стальной подземный, двустенный) - конструкция с двойными стенками и межстенным пространством для контроля герметичности. Это более защищённое решение по сравнению с РГСП: межстенное пространство позволяет выявлять утечки до того, как продукт попадёт в грунт. РГСН применяется там, где предъявляются повышенные требования к экологической безопасности и защите почвы и грунтовых вод — в первую очередь на АЗС для хранения топлива, а также на объектах вблизи водоохранных зон.

Ключевое отличие РГСН от РГСП: наличие второй стенки и системы мониторинга межстенного пространства. Это увеличивает стоимость резервуара примерно на 15–25% по сравнению с одностенным аналогом того же объёма, но обеспечивает соответствие более жёстким требованиям надзорных органов.

Конструкция горизонтального резервуара РГС

Корпус, днища и опоры

Горизонтальный резервуар РГС состоит из следующих основных элементов:

• цилиндрическая обечайка (корпус) - основная несущая часть, задающая объём и форму резервуара. Изготавливается из стальных листов методом рулонирования с последующей сваркой;

• эллиптические или плоские днища - торцевые элементы, закрывающие корпус с обеих сторон. Для резервуаров под давление применяются эллиптические днища - они лучше распределяют нагрузку по всей поверхности;

• опоры (седловидные подставки) - для наземных РГС; обеспечивают устойчивость и необходимый уклон для слива остатков продукта. Количество опор зависит от объёма и длины резервуара: как правило, два седла на расстоянии 0,2L от торцов (где L — длина резервуара);

• люки, патрубки и арматура - технологические врезки для наполнения, выдачи, замера уровня, вентиляции и обслуживания.

Для подземных РГСП и РГСН дополнительно предусматриваются элементы крепления для балластировки (предотвращения всплытия при высоком уровне грунтовых вод), а также горловины и колодцы обслуживания, выведенные на поверхность.

Материалы и марки стали

Для изготовления горизонтальных резервуаров РГС применяются те же марки стали, что и для РВС:

• Ст3сп / Ст3пс - для умеренных климатических условий и рабочих температур от −20 °C до +150 °C. Это наиболее экономичный вариант для типовых задач;

• 09Г2С - низколегированная сталь для климатических исполнений ХЛ и УХЛ (до −70 °C), повышенных нагрузок и агрессивных сред. Применяется для объектов в регионах с суровым климатом или при хранении агрессивных продуктов;

• нержавеющие стали (12Х18Н10Т и аналоги) - для хранения химически активных жидкостей, пищевых продуктов или сред, предъявляющих повышенные требования к чистоте материала.

Расчёт толщины стенки горизонтального резервуара выполняется по формуле:

s = (P × R) / (φ × [σ]) + c

где: P - рабочее давление (МПа), R - радиус резервуара (мм), φ - коэффициент прочности сварного шва (0,9–1,0), [σ] - допускаемое напряжение для выбранной марки стали (МПа), c - прибавка на коррозию (мм).

На практике для наземных РГС объёмом до 50 м³ из стали Ст3сп при давлении 0,07 МПа (атмосферное + гидростатика) расчётная толщина стенки составляет 4–5 мм, с прибавкой на коррозию — 5–6 мм.

Антикоррозионная защита

Для горизонтальных резервуаров, особенно подземных, антикоррозионная защита является критически важным параметром:

• наземные РГС - обрабатываются грунт-эмалью снаружи и изнутри. Стандартное покрытие обеспечивает срок службы 10–15 лет при соблюдении условий эксплуатации;

• подземные РГСП - требуют усиленной наружной защиты от воздействия грунта и грунтовых вод. Применяется битумно-полимерное покрытие или стеклопластиковая обмотка, обеспечивающие защиту при контакте с агрессивными почвами;

• подземные РГСН - двустенная конструкция сама по себе является дополнительным барьером, но наружная защита второй стенки также предусматривается по нормам проекта.

Необработанная углеродистая сталь теряет в грунте 0,2–0,4 мм в год — то есть без защитного покрытия резервуар с толщиной стенки 5 мм может выйти из строя уже через 12–15 лет. Качественное покрытие продлевает срок службы до 25–30 лет и более.

Технические характеристики РГС, РГСП, РГСН

Типовой ряд объёмов горизонтальных резервуаров от ProfitSteel

В каталоге представлены резервуары следующих типовых объёмов:

Для объёмов вне стандартного ряда, а также при нестандартных требованиях к комплектации или среде хранения резервуары изготавливаются по индивидуальным техническим заданиям. Стоимость рассчитывается на основании параметров объекта.

Области применения горизонтальных резервуаров

Горизонтальные резервуары РГС, РГСП и РГСН востребованы в широком спектре отраслей:

• АЗС и топливные склады - хранение бензина, дизельного топлива, авиационного керосина. Для АЗС чаще всего применяются подземные РГСП и РГСН: они не занимают место на территории и соответствуют требованиям пожарной безопасности;

• промышленные предприятия - расходные и накопительные ёмкости для технических жидкостей, масел, химических растворов и теплоносителей;

• котельные и энергетика - резервуары запаса дизельного топлива и мазута для резервных источников питания и котельного оборудования;

• автотранспортные предприятия (АТП) - хранение топлива и масел для собственного парка техники;

• ЖКХ и водоснабжение - ёмкости запаса технической и питьевой воды, буферные резервуары для систем водоснабжения;

• сельское хозяйство - хранение дизельного топлива для техники, воды для орошения, жидких удобрений и агрохимикатов;

• строительные и логистические объекты - временные и стационарные топливные склады для обеспечения строительной техники и генераторов.

Горизонтальное исполнение даёт практическое преимущество при малых и средних объёмах: резервуары РГС до 100–150 м³ поставляются в готовом виде на тягаче-тралле без необходимости полистовой сборки на объекте, что существенно сокращает время ввода в эксплуатацию.

Как рассчитывается стоимость горизонтального резервуара

Цена горизонтального резервуара РГС, РГСП или РГСН формируется из следующих составляющих:

• объём и габариты - основной ценообразующий фактор. Удельная стоимость (₽/м³) снижается с ростом объёма: резервуар 100 м³ в пересчёте на кубометр дешевле, чем резервуар 10 м³;

• тип исполнения - наземный РГС, подземный одностенный РГСП или подземный двустенный РГСН. Двустенное исполнение РГСН дороже одностенного РГСП на 15–25% в зависимости от объёма и комплектации;

• марка стали - применение 09Г2С вместо Ст3сп увеличивает стоимость металлоёмкой части на 10–20%, но обеспечивает надёжную работу при отрицательных температурах и в агрессивных средах;

• антикоррозионная защита - для подземных резервуаров усиленное наружное покрытие (битумно-полимерное, стеклопластиковая обмотка) заметно влияет на итоговую цену, но является обязательным условием нормативного срока службы;

• комплектация - тип и количество патрубков, люков, дыхательной арматуры, уровнемеров и прочего оборудования.

Ориентировочные цены на типовые объёмы от 5 до 200 м³ указаны в карточках каталога выше. Для точного расчёта достаточно передать нам исходные данные: объём, тип исполнения (РГС / РГСП / РГСН), среда хранения, требования к материалам и регион поставки.

Изготовление и поставка РГС в Москве и Московской области

ProfitSteel выполняет полный цикл изготовления горизонтальных резервуаров РГС, РГСП и РГСН на собственных производственных мощностях в Московском регионе. Заказчики из Москвы и Московской области получают прямые сроки поставки без промежуточных звеньев.

Горизонтальные резервуары объёмом до 100–150 м³ транспортируются в готовом виде на тягаче-тралле - резервуар доставляется непосредственно на площадку без проведения сборочных работ на объекте. Резервуары большего объёма или нестандартных габаритов могут поставляться секциями - транспортная схема согласовывается на этапе заключения договора.

Каждый резервуар комплектуется полным пакетом заводской документации: паспортом сосуда, сертификатами на металл и сварные швы, схемой строповки и инструкцией по эксплуатации. По запросу предоставляются дополнительные документы в соответствии с внутренними регламентами предприятия-заказчика.

Для заказчиков из других регионов России мы организуем отгрузку с подбором оптимальной схемы доставки с учётом габаритов и веса резервуара.

Как заказать горизонтальный резервуар РГС

Чтобы заказать резервуар РГС, РГСП или РГСН или получить расчёт стоимости, воспользуйтесь одним из способов:

• Выберите модель в каталоге - нажмите «Подробнее» на интересующей позиции и отправьте заявку через форму на странице товара;

• Позвоните нам по телефону, указанному в шапке сайта - специалист уточнит параметры и подготовит коммерческое предложение;

• Напишите на электронную почту с указанием объёма, типа исполнения и региона поставки - мы ответим в течение рабочего дня;

• Направьте техническое задание - если есть проектная документация или конкретные требования по объёму, среде и условиям размещения, мы подготовим расчёт под ваши условия.

Специалисты ProfitSteel помогут выбрать между наземным РГС, подземным одностенным РГСП и двустенным РГСН, подобрать марку стали и тип антикоррозионной защиты под конкретный объект - в Москве, Московской области или любом другом регионе России.
