Надёжная проходка через стены и перекрытия
Закладная гильза (гильзопакет, проходка) — это готовый металлический блок, собранный из отрезков труб различного диаметра и толщины, сваренных между собой в единую конструкцию.
Такое изделие монтируется в стены, перекрытия или фундамент на этапе строительства, создавая прочный и герметичный канал для будущих инженерных коммуникаций.
Зачем нужен гильзопакет?
Без закладной гильзы пришлось бы долбить отверстия в готовом бетоне — это долго, пыльно, шумно и небезопасно для несущих конструкций. Главные задачи гильзопакета:
Сохранить целостность стен и перекрытий
Защитить трубы и кабели от механических повреждений и агрессивных сред
Обеспечить герметичность проходки
Соблюсти нормы пожарной безопасности при прокладке коммуникаций
Где применяются закладные гильзы
Продукция востребована в проектах любого масштаба и назначения:
Сфера применения | Типовые задачи |
|---|---|
Жилые и коммерческие здания | Пропуск стояков отопления, водоснабжения, канализации через перекрытия |
Промышленные объекты (заводы, ТЭС) | Защита кабельных линий в условиях высоких нагрузок и агрессивной среды |
Энергетика и инфраструктура | Ввод силовых кабелей в трансформаторные подстанции и РУ |
Особо ответственные сооружения (тоннели, метро, мосты) | Кабельные коллекторы и ответственные проходки |
Атомные станции (АЭС) | Огнестойкая герметизация кабельных вводов |
Три способа изготовления - под любую задачу
Мы изготавливаем гильзопакеты не только из круглых труб, но и из других профилей, а также из листового металла. Это позволяет подобрать оптимальную форму и конструкцию под конкретный проект.
Вариант исполнения | Особенности | Когда выбирать |
|---|---|---|

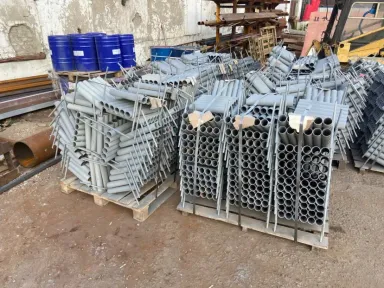

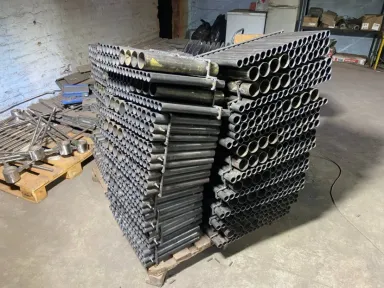

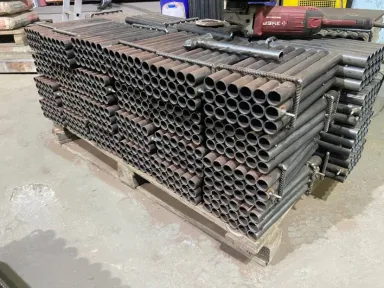

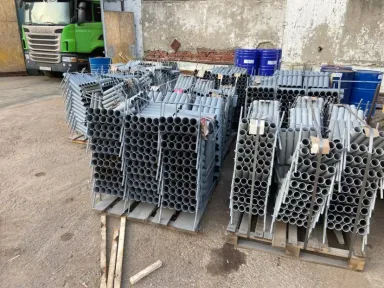

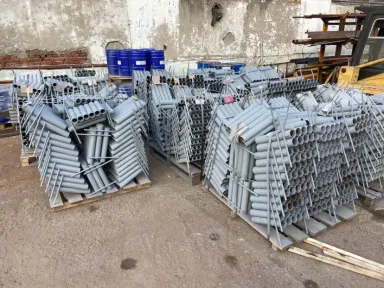

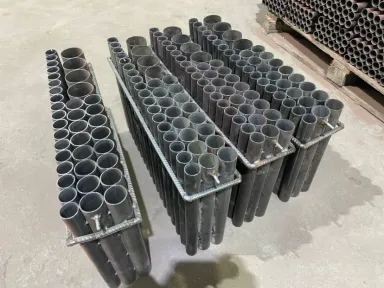

Из круглых труб | Классическое решение — стальные трубы круглого сечения, сваренные в пакет. Диаметры от 20 до 1200 мм, стенка до 10 мм. | Стандартные проходки для кабелей, трубопроводов, вентиляции. Наиболее универсальный вариант. |

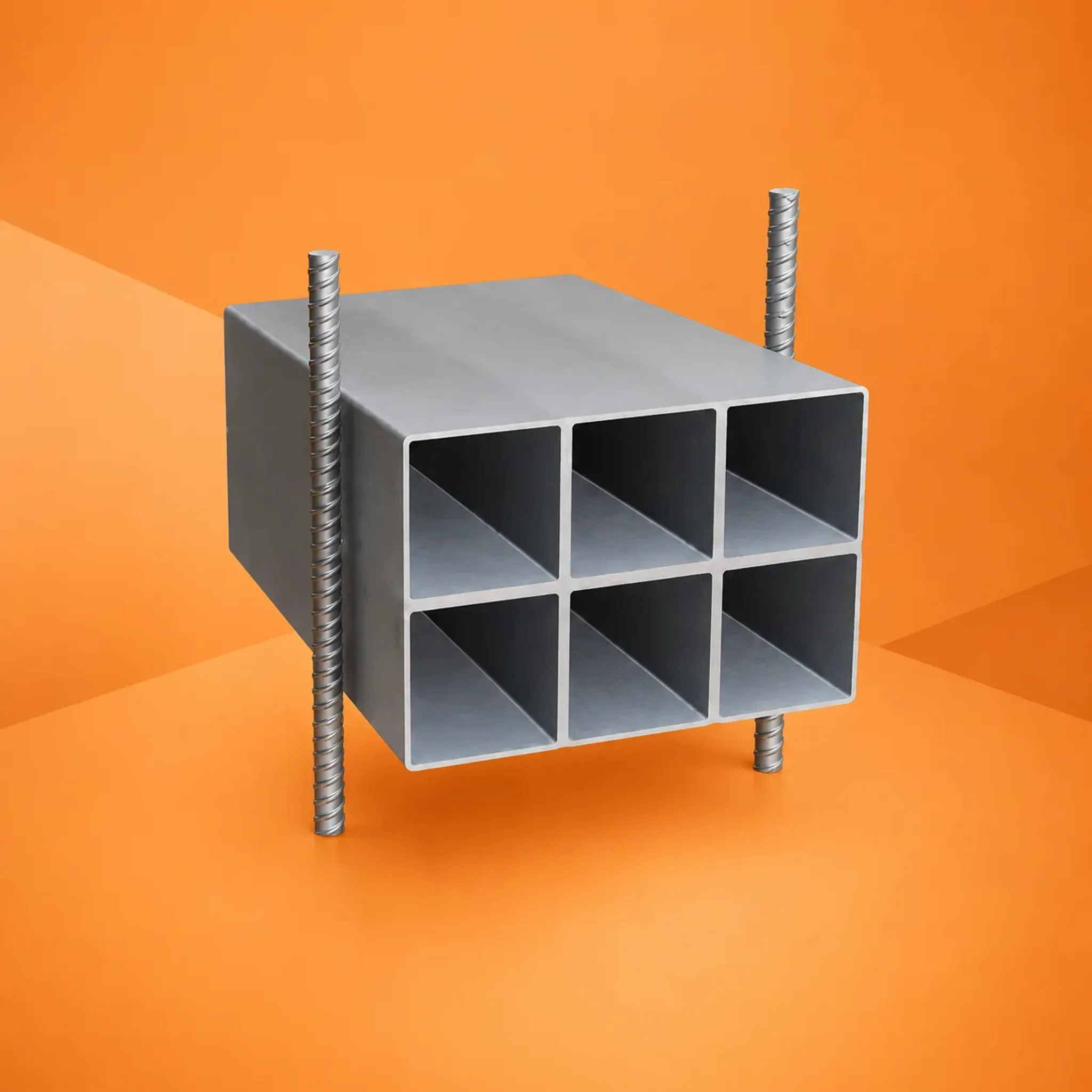

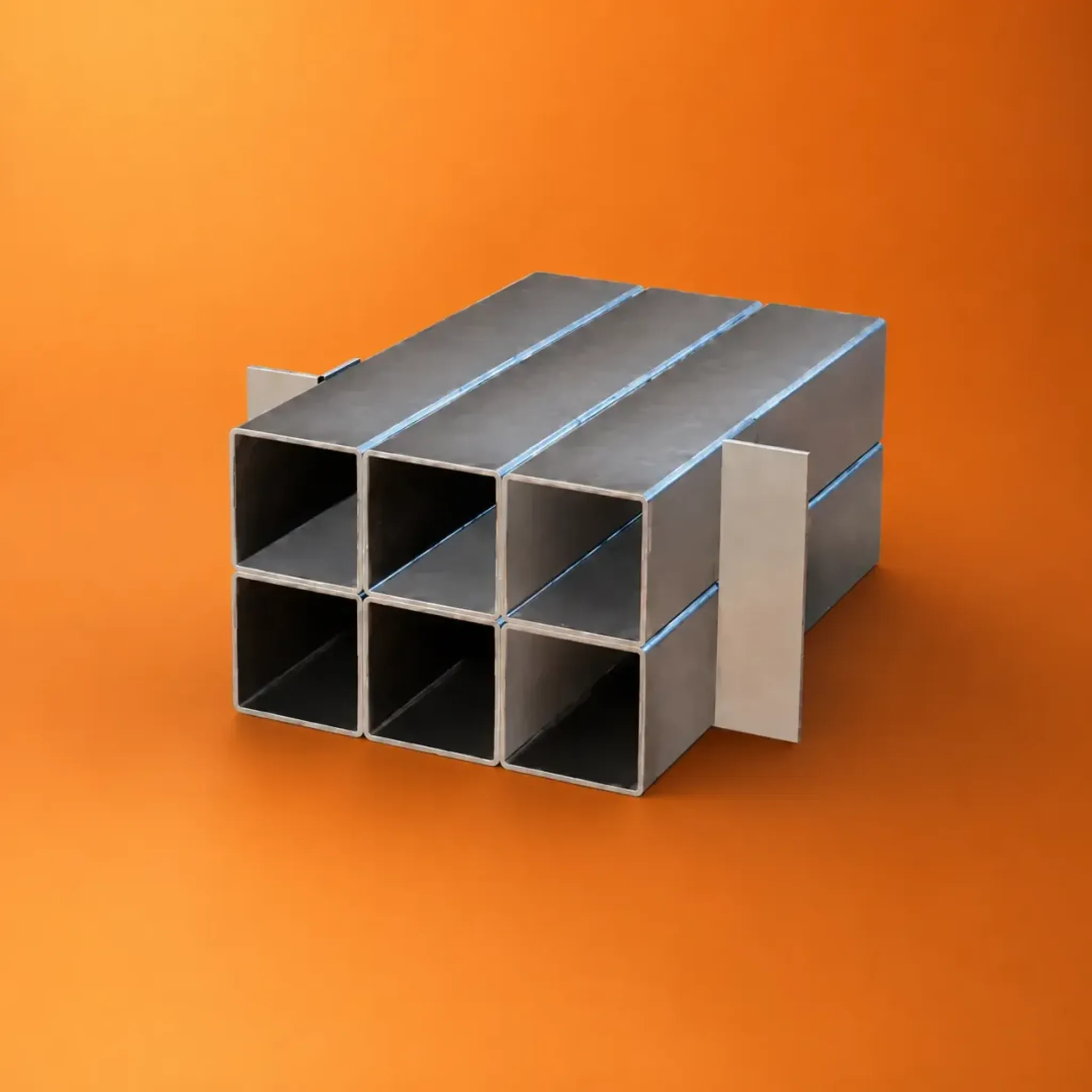

Из профильных труб (квадратных/прямоугольных) | Трубы с сечением 20×20 … 200×200 мм и более. Позволяют плотнее упаковать прямоугольные или плоские коммуникации, экономить место в стене. | Для шин, плоских кабельных лотков, коробов, а также когда важна компактность гильзопакета при большом количестве проходов. |

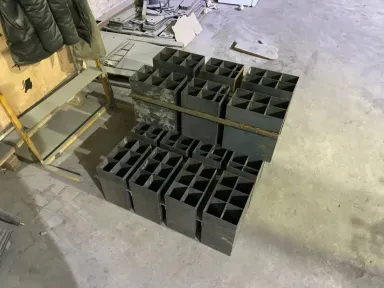

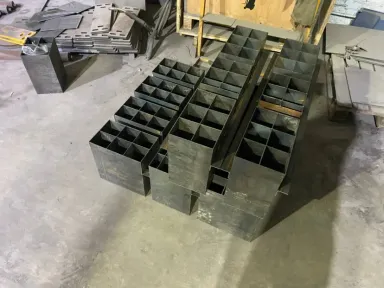

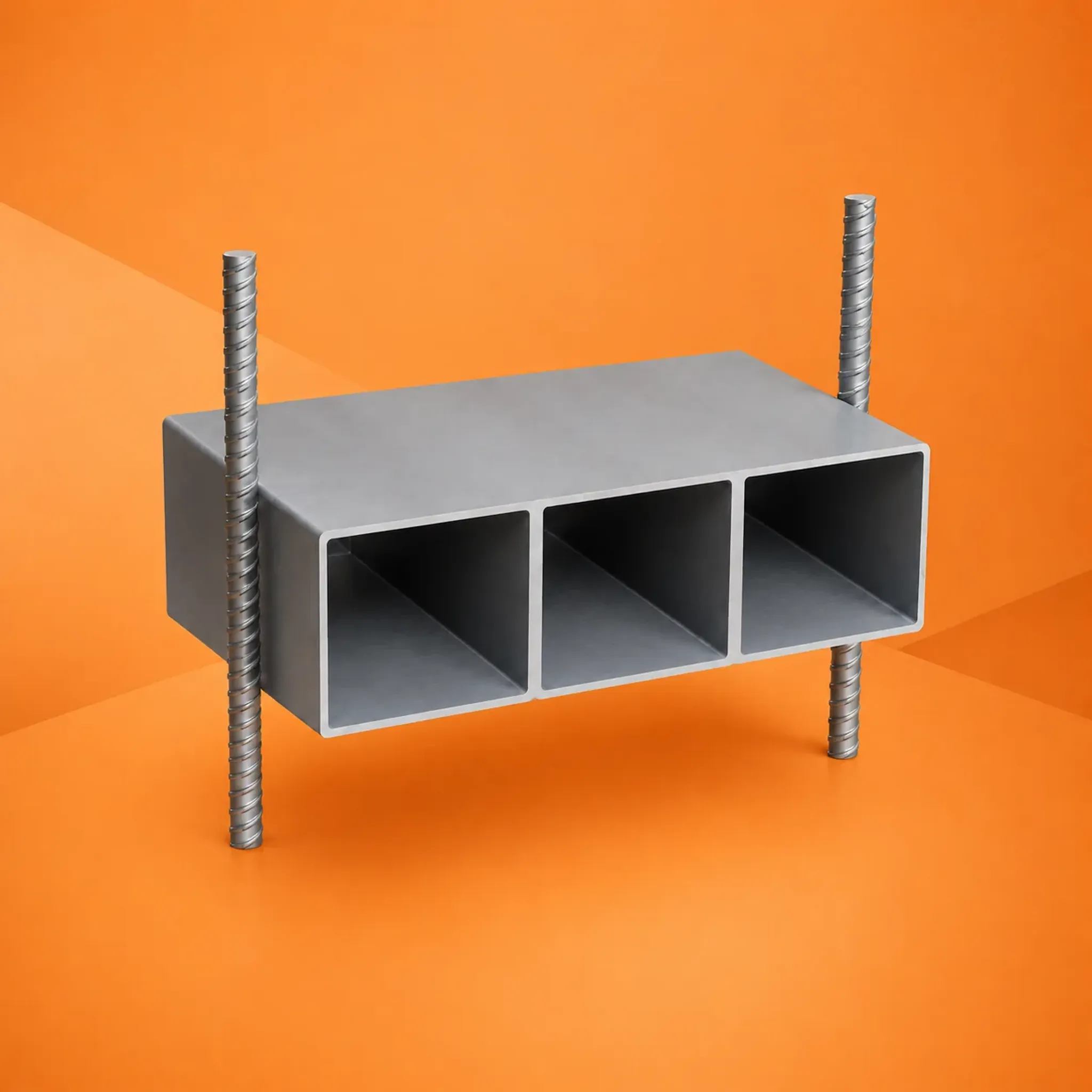

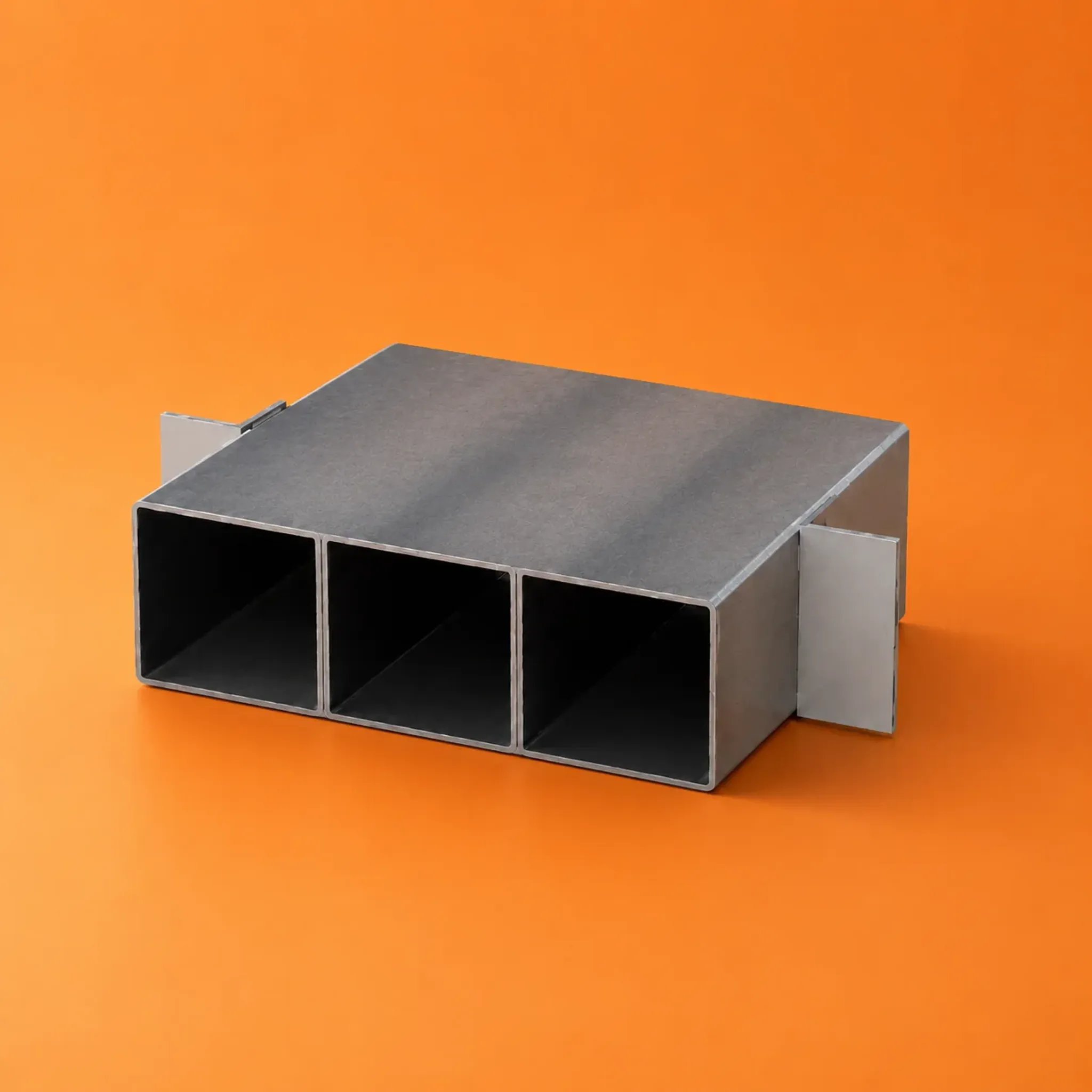

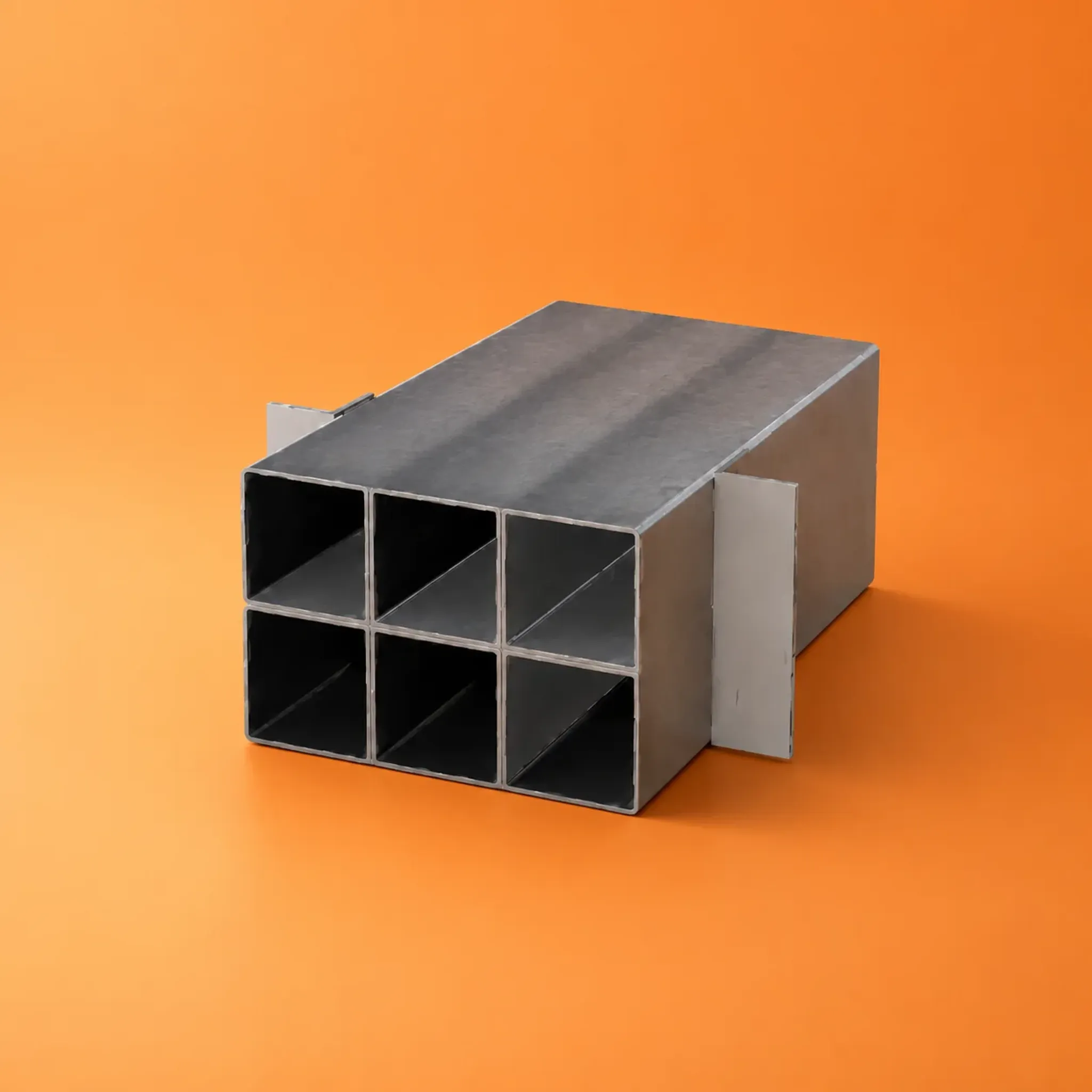

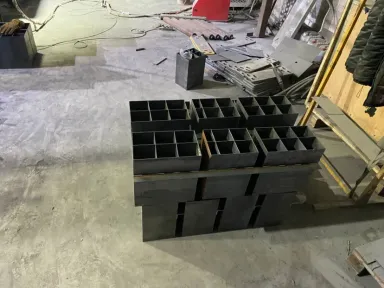

Из листового металла (сварные короба) | Конструкция сваривается из стальных листов (толщина 2–10 мм) в виде прямоугольного или фасонного короба. Внутри могут быть перегородки и разделители. | Для нестандартных габаритных проходок (большие воздуховоды, пучки кабелей сложной формы), когда круглые или профильные трубы не подходят по геометрии. |
Важно: любой из этих вариантов может быть выполнен с огнезащитой (ЭОМ + СС), с минераловатным наполнителем и герметиками.
Любые размеры и любое количество секций
Мы не ограничиваем заказчика типовыми размерами.
Вы можете задать:
Количество секций (рядов) — от 1 до 70 и более (например, 3×3, 5×6 и т.д.)
Габаритные размеры гильзопакета — высоту, длину, ширину — любые, под ваш проект
Толщину стенки — от 2 до 10 мм и более
Диаметр или сечение каждого прохода — под ваши трубы или кабели
Мы оперативно рассчитаем и изготовим гильзу по вашим чертежам или эскизам, даже если это единичное уникальное изделие или серия из сотен штук.
Почему выбирают нашу продукцию
Характеристика | Investsteel | Типовой производитель |
|---|---|---|
Технологичность | Производство по 3D- и BIM-моделям, лазерная резка отверстий | Работа по упрощённым чертежам, ручная резка |
Пожарная безопасность | Соответствие ГОСТ Р 53310–2009, СНиП 2.04.09-84, НПБ 244-97. Предел огнестойкости до EI 120 | Сертификаты на огнестойкость — не всегда |
Комплектация | Входят минераловатные вставки, герметики и фланцы для полной защиты | Часто только металлические трубы без герметизации |
Сроки | Партия из 100 гильз — 7–15 дней | Могут затягивать до нескольких месяцев |
Гибкость заказов | От 1 до 1000+ единиц, любые размеры и формы | Часто отказывают в малых партиях или нестандартах |
Конструкция и технические характеристики
Основные параметры выбора
Параметр | Диапазон / Возможности |
|---|---|
Форма сечения труб / проходов | круглая, квадратная, прямоугольная, коробчатая (лист) |
Диаметр круглых труб | от 20 до 600 мм (по заказу — до 1200 мм) |
Стороны профильных труб | от 20×20 до 200×200 мм и более |
Толщина стенки (лист или труба) | 2–10 мм (по запросу — до 16 мм) |
Длина гильзы (глубина проходки) | Любая — изготавливается под конкретную толщину стены/перекрытия |
Количество труб/отверстий в пакете | от 2 до 70 и более (в том числе разные диаметры в одном пакете) |
Количество рядов (секций) | от 1 до 10 и более |
Габаритные размеры (В×Ш×Д) | Не ограничены — проектируются под ваш объект |
Материалы изготовления
Марка стали | Свойства | Рекомендации по применению |
|---|---|---|
Ст3 (Ст3сп/Ст3пс) | Конструкционная углеродистая сталь. Оптимальное сочетание цены, свариваемости и прочности | Стандартные задачи, большинство строительных объектов |
09Г2С | Низколегированная сталь. Повышенная прочность и устойчивость к низким температурам (до –70°C) | Северные регионы, объекты с высокими нагрузками |
Нержавеющая сталь (AISI 304, AISI 316, 12Х18Н10Т) | Сплавы с высоким содержанием хрома и никеля — не ржавеют | Химические производства, пищевые комбинаты, места с постоянной высокой влажностью |
Огнезащита и герметизация (ЭОМ + СС)
Для самых взыскательных клиентов — проектировщиков систем электромонтажа (ЭОМ) и слаботочных систем (СС).
«ЭОМ + СС» — это не просто металлическая труба, а полноценное инженерное решение, состоящее из:
Стальной гильзы (любого сечения) — сохраняет несущую способность конструкции
Минераловатного наполнителя (базальтовое волокно) — не позволяет огню распространяться между этажами
Огнезащитных герметиков — вспучиваются при нагреве, мгновенно перекрывая путь дыму и пламени
Такая конструкция обеспечивает предел огнестойкости до EI 120 — 120 минут активного сопротивления огню.
Технология изготовления и обработка
Нарезка труб или листов в размер
Обработка — снятие фаски, удаление заусенцев, гибка листа (при необходимости)
Сварка в единый блок (ручная или полуавтоматическая) — для трубного пакета, для листового короба — сварка рёбер жёсткости
Контроль качества - ВИК
Антикоррозионная обработка — горячее цинкование или полимерные покрытия (по желанию)
Нормативная база
Продукция сертифицирована и соответствует:
ГОСТ Р 53310–2009 — проходки кабельные (пожарная безопасность)
СНиП 2.04.09-84 — пожарная автоматика
Для нестандартных гильз разрабатываем собственные Технические условия (ТУ) и проходим сертификацию по ним.
Мы также предоставляем паспорт на изделия и сертификаты на материалы.
Как заказать — 4 шага
Отправьте техническое задание
Укажите желаемую форму (круглая, профильная или листовая), диаметры/сечения, количество труб, ряды, длину, материал, толщину, наличие огнезащиты.Получите быстрый расчёт
Смета с ценой и сроками — в течение 1 часа после получения чертежей или эскизов.Подтвердите заказ
Оплата и запуск в производствоПолучите продукцию
Доставка по Москве и МО, в другие регионы — транспортными компаниями.
Часто задаваемые вопросы
Чем гильзопакет отличается от обычной закладной трубы?
Простая закладная — это одна труба. Гильзопакет — это сложное изделие, сваренное из нескольких труб (разного или одинакового диаметра) для одновременного пропуска пучка кабелей или труб в одном технологическом отверстии.
Можно ли заказать гильзу из профильных труб, если в проекте указаны круглые?
Да, мы можем заменить круглые трубы на профильные по вашему желанию — главное, чтобы сохранялись проходные сечения и огнестойкость.
Из листового металла — это как?
Это сварной короб прямоугольной или сложной формы. Внутри могут быть перегородки для разделения кабелей. Подходит для крупных проходок, например, для воздуховодов или пучков силовых шин.
Какие максимальные размеры вы можете изготовить?
Мы не ограничены по габаритам — высота, ширина, длина могут быть любыми, вплоть до нескольких метров, если это позволяет транспортировка и монтаж.
Можете изготовить гильзу с разными диаметрами в одном пакете?
Да, это одна из наших частых задач — смешиваем трубы 50, 80, 100 мм и другие в одном блоке.
Учитываете ли вы BIM-проектирование?
Да, мы работаем по современным стандартам и можем предоставить модели гильзопакетов для интеграции в вашу среду.
