Сварка металлокконструкций на заказ
Сварной шов - самое ответственное место любой металлоконструкции: именно он воспринимает нагрузки и именно из-за него чаще всего происходят деформации и разрушения.
При этом качество сварки невозможно оценить на глаз, особенно после покраски - всё решается на этапе выбора технологии и контроля.
Разберём, какие технологии применяются при сварке металлоконструкций на заказ, как производители проверяют швы и из чего складывается цена работ.

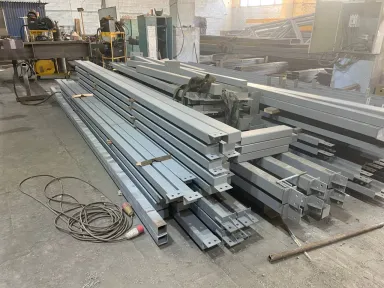

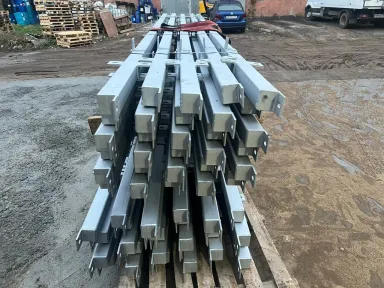

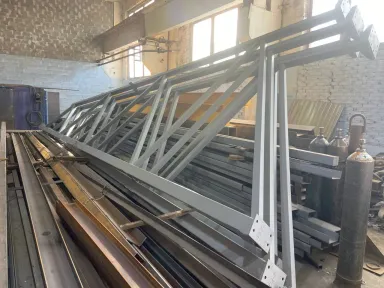

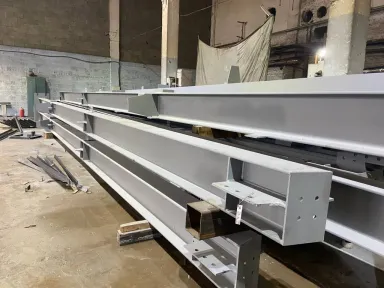

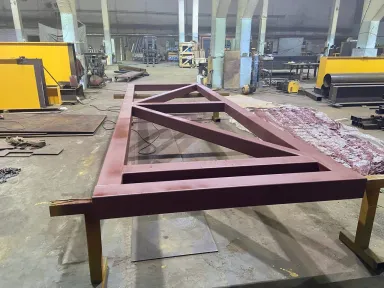

Оценить, что получается на выходе сварочного цеха, можно в каталоге - там собраны сварные металлоконструкции разных типов: от козырьков до каркасов зданий.
Технологии сварки: какая где применяется
В производстве металлоконструкций используется несколько методов, и выбор зависит от металла, толщины и условий работы:
Технология | Где применяется | Сильные стороны |
|---|---|---|
Ручная дуговая (MMA) | монтаж на объекте, полевые швы | работает в любых условиях, не зависит от газа |
Полуавтомат (MIG/MAG) | основной цеховой метод | стабильный шов, высокая скорость, минимум шлака |
Аргонодуговая (TIG) | нержавейка, алюминий, тонкий металл | аккуратный герметичный шов, максимальное качество |
Автоматическая под флюсом | длинные швы балок и ферм, серии | равномерность на больших объёмах |
Практическая логика выбора выглядит так: чёрный прокат (Ст3, 09Г2С) варят в цехе полуавтоматом в защитном газе, на объекте - ручной дугой, нержавейку - аргоном с присадкой той же марки. Универсального "одного метода на всё" не существует, и производитель, который варит всё только одним способом, - повод насторожиться.
Что учитывают перед началом работ
Качество шва закладывается до того, как сварщик возьмёт в руки горелку:
Толщина металла. Лист до 3-4 мм варится за один проход, толще - с разделкой кромок и многослойными швами.
Марка стали. Низколегированная 09Г2С при больших сечениях требует предварительного подогрева, нержавейка - отдельного инструмента и последующей пассивации шва.
Положение шва. Нижний шов самый простой, потолочный и вертикальный - требуют более высокой квалификации.
Против коробления. Изделие фиксируется прихватками в кондукторе, швы накладываются в определённой последовательности - иначе конструкцию "поведёт".
Контроль качества: как проверяют швы
Сварочные работы при изготовлении металлоконструкций сопровождаются контролем на всех этапах, а не только в конце:
Входной контроль - сертификаты на прокат, просушка электродов, поверенное сварочное оборудование.
Квалификация исполнителей - аттестованные сварщики (НАКС), личное клеймо на каждом шве: кто варил, видно всегда.
Визуальный и измерительный контроль (ВИК) - 100% швов: проверяются катет, геометрия, отсутствие трещин, подрезов и кратеров.
Ультразвуковой контроль (УЗК) - для ответственных швов: ферм, балок, несущих узлов. Выявляет внутренние дефекты, невидимые снаружи.
Контроль геометрии изделия - допуски по линейным размерам, диагоналям и плоскостности после остывания.
Пробные пластины - при отработке нового узла режим сварки проверяется разрушающим контролем образцов.
Все проверки выполняются до покраски - покрывать лаком непроверенный шов недопустимо. По итогам контроля заказчику доступны акты и журналы сварочных работ.
Сварка как отдельная услуга
Не всегда нужно заказывать конструкцию целиком - иногда требуются только сварные работы:
сварка деталей и узлов заказчика по вашим чертежам;
усиление и ремонт существующих металлоконструкций;
монтажные (полевые) швы при сборке болтовых конструкций на объекте;
мелкие серии: закладные детали, пластины, ограждения.
Важный нюанс: если у вас только набор деталей, которые нужно соединить, часто выгоднее передать производству весь цикл. Разброс в цене получается за счёт того, что два подрядчика закладывают в смету две логистики и две наценки.
Примеры полного цикла, где сварка - лишь один из этапов, можно посмотреть в разделе изготовление металлоконструкций.
Изготовление сварных металлоконструкций: полный цикл
Когда сварочные работы и изготовление металлоконструкций объединены в одном цехе, выгода заметна на каждом этапе:
Заготовка - резка проката в размер, гибка, сверловка отверстий под крепёж.
Сборка - фиксация деталей в кондукторах с контролем геометрии прихватками.
Сварка - выбранным методом, с соблюдением режима и последовательности проходов.
Зачистка - снятие грата, шлака и окалины со швов.
Контроль - ВИК на 100% швов, УЗК на ответственных узлах, проверка геометрии.
Антикоррозийная обработка - грунтовка, покраска в RAL или горячее цинкование.
Отгрузка и монтаж - доставка на объект и установка бригадой производителя.
В этом сценарии ответственность за прочность шва и геометрию конструкции лежит на одном предприятии - некому ссылаться на "чужие детали".
Из чего складывается цена
Стоимость сварочных работ зависит от набора факторов:
Фактор | Как влияет на цену |
|---|---|
Тип и катет шва | стыковые и многослойные дороже угловых |
Толщина металла | толстые сечения требуют разделки кромок и больше проходов |
Марка стали | нержавейка и 09Г2С дороже Ст3 за счёт присадки и режимов |
Положение шва | потолочные и вертикальные дороже нижних |
Уровень контроля | требование УЗК добавляет к стоимости |
Условия работы | цех дешевле монтажа на высоте |
Считается сварка двумя способами: в составе конструкции - внутри цены изделия за тонну или за штуку, отдельной услугой - за погонный метр шва или нормо-час. Ориентир по рынку: простые цеховые швы начинаются примерно от 300 руб./м, монтажная сварка - от 700-900 руб./м, ответственные соединения с ультразвуковым контролем стоят кратно дороже.
Точную цифру всегда даёт расчёт под конкретный узел - вилку "средней по рынку" цены достаточно, чтобы понять порядок сумм.
Частые опасения
"Шов лопнет на морозе" - предотвращается правильной парой "сталь + электрод/проволока" и соблюдением режима, для эксплуатации при низких температурах берётся 09Г2С.
"Металл поведёт после сварки" - исключается фиксацией в кондукторах, прихватками и продуманной последовательностью наложения швов.
"Мне нужна только сварка, а навязывают изготовление" - отдельные сварные работы - нормальная услуга, навязывание полного цикла - признак плохого подрядчика.
"После покраски качество шва не проверить" - поэтому контроль проводится до покраски, а на объекте каждый шов промаркирован клеймом сварщика.
Рассчитайте стоимость сварочных работ
Если вам нужна сварка отдельно или конструкция под ключ с качественными швами - пришлите чертёж, эскиз или фото узла, укажите тип металла и толщину. Инженер предложит подходящую технологию, определит объём контроля и бесплатно рассчитает стоимость.
Заказать сварку или металлоконструкции на заказ можно через форму в каталоге - ответ с расчётом придёт в течение 1-3 рабочих дней.
