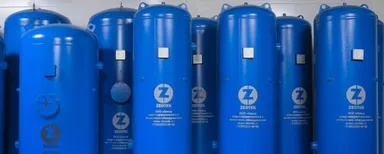

Производство стальных ресиверов

Стальные ресиверы — это незаменимое оборудование в современной промышленности, обеспечивающее безопасное хранение и распределение сжатого воздуха и газов под высоким давлением. В России спрос на качественные ресиверы постоянно растет благодаря развитию производства, энергетики и нефтегазовой отрасли. Компании, работающие с пневматическими системами, знают: выбор правильного ресивера — это инвестиция в надежность и долговечность всей технологической линии.

Наша компания специализируется на производстве стальных ресиверов, которые соответствуют всем требованиям Ростехнадзора и ГОСТ. Мы располагаем производственными площадками в стратегических точках России — Балашиха (ул. Чехова, 2), Воронеж (ул. Землячки, 19/2) и Хабаровск (ул. Кирова, 1), что позволяет нам оперативно доставлять продукцию по всей территории страны.

Что такое стальной ресивер и почему он важен?

Ресивер (от английского receiver — приемник) — это герметичный металлический сосуд, работающий под избыточным давлением. Основная функция ресивера — накопление и стабилизация сжатого воздуха или газа в пневматических системах.

В отличие от компрессора, который генерирует сжатый воздух, ресивер аккумулирует этот воздух, создавая буфер между компрессором и потребителями. Это критически важно для:

• Выравнивания давления в системе и устранения скачков

• Охлаждения и осушки рабочей среды (конденсат оседает на стенках)

• Защиты оборудования от гидроударов и резких перепадов

• Накопления энергии для аварийных операций и безопасного завершения технологических процессов

Ключевые функции в промышленности

Представьте ситуацию: на производственной линии одновременно включаются несколько пневматических инструментов, требующих больше воздуха, чем компрессор может выдать в данный момент. Без ресивера произойдет падение давления, оборудование остановится, производительность упадет. С ресивером же система работает плавно и стабильно.

Типы и классификация стальных ресиверов

По функциональному назначению

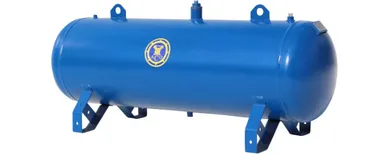

1. Компрессорные ресиверы — наиболее распространенный тип

• Подключаются напрямую к компрессорам

• Сглаживают пульсации давления

• Объем: 25–5000 литров

• Рабочее давление: 10–40 бар

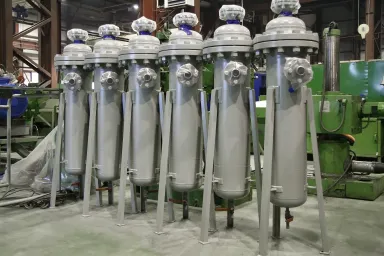

2. Газовые ресиверы — для работы с инертными газами

• Метан, азот, кислород, аргон

• Повышенные требования к герметичности

• Часто из нержавеющей стали

• Критичны для нефтегазовой отрасли

3. Ресиверы для сжатого воздуха — универсальное решение

• Используются в цехах с автоматизированным оборудованием

• Поддерживают работу пневмоинструмента

• Легко интегрируются в существующие системы

4. Аварийные буферные емкости

• Обеспечивают временный запас давления

• Используются в системах безопасности

• Критичны для процессов, где нельзя допустить потерю давления

5. Мобильные ресиверы — для полевых условий

• Монтируются на шасси или контейнеры

• Применяются в нефтегазовой разведке, строительстве

• Легко транспортируются

По конструкции

Материалы и конструкционные особенности

Выбор материала в зависимости от условий

Углеродистая сталь (Ст3пс, Ст20)

• Стандартное исполнение для большинства применений

• Рабочее давление: 10–16 бар

• Температурный диапазон: -20 до +100°C

• Стоимость: экономичный вариант

• Где используется: общепромышленные системы, машиностроение

Низколегированная сталь (09Г2С, 16ГС)

• Повышенная прочность и вязкость

• Рабочее давление: 10–25 бар

• Температурный диапазон: -40 до +100°C

• Где используется: системы, работающие в суровом климате, высокое давление

Нержавеющая сталь (AISI 304, AISI 316)

• Полная устойчивость к коррозии

• Возможность работы с агрессивными газами

• Температурный диапазон: -40 до +100°C

• Повышенная стоимость (2–3x дороже углеродистой)

• Где используется: пищевая промышленность, медицина, химическое производство, нефтегазовая отрасль

Защита от коррозии и долговечность

Стальные ресиверы поставляются с комплексной защитой:

• Оцинковка — слой цинка 70–100 микрон для умеренного климата

• Эмалевое покрытие — тонкодисперсная эмаль, красивый внешний вид

• Краска промышленная — полиуретановая или эпоксидная, стойкость 10–15 лет

• Комбинированная защита — грунт + краска для особо агрессивной среды

Толщина стенок ресивера рассчитывается по формуле на основе рабочего давления и объема и может колебаться от 4 до 20 мм.

Конструктивные элементы

Каждый ресивер включает:

• Усиленное днище — выполняет роль амортизатора, предотвращает деформацию

• Крышка или верхний ревизионный люк — для доступа внутрь при чистке и техническом обслуживании

• Фланцевые соединения — надежная герметизация, возможность разборки

• Патрубки для подключения — стандартные G1/2" или G3/4" для пневмосистемы

• Место под датчики — для контроля давления и температуры

• Предохранительный клапан — защита от избыточного давления

• Сливной кран — удаление конденсата (критично для качества воздуха)

• Система дренажа и продувки — вывод влаги, продление срока службы

Технология производства стальных ресиверов

Этап 1. Консультация и подбор параметров

Процесс начинается с обсуждения с клиентом:

• Требуемый объем (в литрах или м³)

• Рабочее давление (в барах или МПа)

• Тип рабочей среды (воздух, газ, химически активные среды)

• Температурные условия (внутренняя и внешняя среда)

• Климатическое исполнение (для Сибири, Дальнего Востока требуются особые характеристики)

• Требования к сертификации (ГОСТ, ГССТ, СПбГУП)

Этап 2. Проектирование и расчеты прочности

Наши инженеры разрабатывают:

• 3D-модель в CAD-системе (AutoCAD, SolidWorks)

• Анализ нагрузок методом конечных элементов (FEM)

• Расчет толщины стенки по формулам механики материалов

• Проверку герметичности швов и соединений

• Оптимизацию веса для удобства транспортировки

Все расчеты соответствуют:

• ГОСТ 34374-2017 (Аппараты и сосуды, работающие под давлением)

• ОСТ 24.201.03-90 (Сосуды и аппараты стальные высокого давления)

• ТР ТС 032/2013 (Техрегламент о безопасности оборудования под давлением)

Этап 3. Подготовка материала и раскрой

Лазерная резка (швейцарское оборудование Bystronic или аналоги):

• Точность раскроя: ±0.5 мм

• Толщина материала: 4–20 мм

• Скорость резки: 30–50 м/мин

• Минимальное тепловое воздействие на материал

Листы стали режутся на:

• Обечайки — основной цилиндрический корпус

• Днища — сферические или эллиптические закрытия

• Крышки — верхние открывающиеся части для ревизии

Этап 4. Формовка и гибка

Гидравлический пресс или валки для формовки:

• Листы изгибаются в цилиндрическую форму

• Давление подбирается с учетом пластичности материала

• Контроль углов и кривизны лазерными датчиками

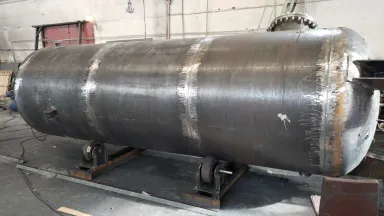

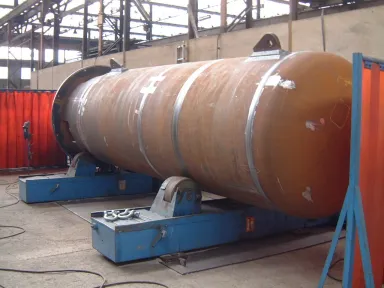

Этап 5. Сварка — ключевой этап

Автоматическая сварка под флюсом (SAW):

• Электрическая дуга горит под слоем защитного флюса

• Флюс не только защищает, но и раскисляет металл

• Получается прочный, герметичный шов

• Глубина проплавления: 8–12 мм

• Скорость сварки: 30–60 см/мин

Сварщики высокой квалификации (разряд 5–6):

• Вручную выполняют кольцевые и продольные швы днищ

• Соединение днищ с обечайкой

• Установка патрубков и фланцев

Этап 6. Контроль качества сварки

Это критический этап — 80% брака выявляется на этом этапе:

• Визуальный контроль — осмотр швов под микроскопом

• Ультразвуковая дефектоскопия (УЗД) — обнаружение внутренних пор и трещин

• Рентгенография — для ответственных ресиверов (дорого, но гарантирует 100% качество)

• Магнитография — быстрое обнаружение поверхностных дефектов

• Гидравлическое испытание (гидротестирование):

  • Ресивер заполняется водой под давлением в 1.5 раза выше рабочего

  • Воздействие в течение 5–10 минут

  • Проверка отсутствия течей и деформаций

Этап 7. Защита от коррозии

Дробеструйная очистка:

• Удаление ржавчины и окалины

• Шероховатость поверхности: Ra 12.5 (оптимальна для адгезии)

Нанесение покрытия:

• Грунтовка (цинк-ортофосфатная или эпоксидная)

• Краска (полиуретан, эпоксид)

• Толщина слоя: 200–300 микрон

Этап 8. Маркировка и документация

На каждый ресивер наносятся:

• Заводской номер (трейсировка)

• Объем (литры или м³)

• Рабочее давление (бар, МПа)

• Дата производства

• ГОСТ и сертификаты соответствия

Клиент получает:

• Паспорт сосуда (документ регистрации)

• Сертификат качества

• Инструкция по эксплуатации

• Гарантийный талон (18–24 месяца)

Этап 9. Доставка и монтаж

• Упаковка в защитную пленку или деревянный каркас

• Транспортировка по России (РЖД, автодорога, морской транспорт)

• При необходимости — помощь в монтаже и подключении на объекте

Применение стальных ресиверов в различных отраслях

Нефтегазовая промышленность

Где используются:

• Системы подачи и предварительной подготовки газа

• Буферные емкости для стабилизации давления при добыче

• Хранение сжатого воздуха для пневматического инструмента на скважинах

Особенности:

• Рабочее давление: 25–40 бар

• Материал: нержавеющая сталь (воздействие сероводорода, углекислого газа)

• Толщина стенок: 12–20 мм

• Срок службы: 20–25 лет

Пример: Ресивер для компрессорной станции на морской платформе, объем 5 м³, давление 40 бар, материал AISI 316.

Машиностроение и автопроизводство

Где используются:

• Пневматические прессы, штампы, автоматизированные линии

• Пневмоинструмент (гайковерты, дрели, шлифмашинки)

• Системы конвейеров и манипуляторов

• Робототехника

Особенности:

• Рабочее давление: 6–10 бар

• Объем: 50–500 л (зависит от мощности оборудования)

• Быстрое подключение/отключение

• Требуется осушка воздуха (влага вредит пневмоинструменту)

Пример: На заводе по производству автомобильных двигателей установлена сеть из 6 ресиверов по 250 л, 10 бар каждый. Система обеспечивает работу 200+ пневматических инструментов одновременно.

Энергетика и теплоснабжение

Где используются:

• Системы управления и контроля давления в котельных

• Буферные емкости в тепловых сетях

• Системы регулирования подачи топлива в котлах

Особенности:

• Рабочее давление: 8–16 бар

• Температура эксплуатации: -20 до +80°C (внешние условия в России)

• Герметичность критична (теплоноситель дорогой)

Пищевая промышленность и фармацевтика

Где используются:

• Системы пневматического оборудования для упаковки

• Работа с молоком, маслом, жидкостями пищевых производств

• Медикаментозные газовые смеси в фармацевтике

Особенности:

• Материал только нержавеющая сталь (AISI 304 или 316)

• Рабочее давление: 6–10 бар

• Требуется сертификация FDA или ГОСТ для пищевого контакта

• Плюс регулярная чистка и дезинфекция

Пример: Молокозавод в Вологде использует 4 ресивера из нержавейки по 100 л каждый для системы упаковки молочных продуктов.

Жилищно-коммунальное хозяйство

Где используются:

• Насосные и котельные установки

• Системы управления давлением в водопроводных сетях

• Регулирование давления в системах теплоснабжения

Особенности:

• Рабочее давление: 6–10 бар

• Объем: 50–500 л

• Герметичность критична для безопасности

Расчет и выбор ресивера: практический гайд

Основная формула расчета объема

Выбор объема ресивера зависит от нескольких параметров:

Формула упрощенная:

V = Q × 0.2–0.3 (литры)

где Q — производительность компрессора в л/мин

Формула точная (учет времени работы):

V = (Q × t × (P1 + 1)) / (P2 - P1)

где:

• V — объем ресивера (л)

• Q — производительность компрессора (л/мин)

• t — время работы между включением и отключением (мин)

• P1 — минимальное давление в ресивере (бар)

• P2 — максимальное давление в ресивере (бар)

Практические рекомендации

Правило 1/3 минутной производительности:

Минимальный объем = 1/3 от производительности компрессора в л/мин

Примеры:

• Компрессор 100 л/мин → минимум ресивер 33–35 л

• Компрессор 300 л/мин → минимум ресивер 100 л

• На практике берут на 20–30% больше (для запаса)

Правило для высокоскоростного оборудования:

Если на производстве работают инструменты с пиковым потреблением (краскопульты, гайковерты), объем должен быть:

V_opt = V_min × (2–3)

То есть, если минимум 50 л, оптимально ставить ресивер 100–150 л.

Таблица соотношения мощности и объема ресивера:

Выбор рабочего давления

Важное правило: Давление ресивера должно быть минимум на 20% выше рабочего давления системы.

Примеры:

• Если система работает на 8 бар → ресивер на 10 бар

• Если система работает на 16 бар → ресивер на 20 бар (или 25 бар для запаса)

Требования Ростехнадзора и регистрация

Когда регистрация обязательна?

Ресивер подлежит регистрации, если его произведение объема (в литрах) на давление (в барах) превышает 10000.

Формула:

V (л) × P (бар) > 10000

Примеры:

• Ресивер 900 л при 10 бар: 900 × 10 = 9000 ✓ Не требует регистрации

• Ресивер 900 л при 16 бар: 900 × 16 = 14400 ✗ Требует регистрации

• Ресивер 250 л при 40 бар: 250 × 40 = 10000 ✓ Находится на границе — требует уточнения

Документация и сертификация

Каждый ресивер должен быть снабжен:

1. Паспортом сосуда, работающего под давлением

   • Заводской номер

   • Дата изготовления

   • Объем и рабочее давление

   • Марка материала

   • Результаты испытаний

2. Сертификатом соответствия (ГОСТ или СПбГУП)

3. Инструкцией по эксплуатации с указанием:

   • Правил установки

   • Периодичности технического обслуживания

   • Сроков переосвидетельствования (каждые 2.5 года)

Обязательная комплектация

При рабочем давлении выше 8 бар ресивер должен быть оснащен:

• Манометром (точность класса 2.5 или лучше)

• Предохранительным клапаном (обычно на 1.1 × рабочего давления)

• Сливным краном диаметром DN15 минимум (для удаления конденсата)

• Кран-переключатель для управления подачей

Все компоненты должны быть немецкого (Goetze) или аналогичного качества.

Преимущества наших стальных ресиверов

Технические преимущества

1. Высокая прочность конструкции

• Используются проверенные марки стали (Ст20, 09Г2С, AISI 304/316)

• Толщина стенок рассчитана по ГОСТ с 25% запасом прочности

• Каждый сварной шов проходит ультразвуковой контроль

2. Герметичность и защита от утечек

• Все соединения тестируются гидравлическим способом

• Давление испытания: 1.5 × рабочего давления

• Гарантия отсутствия течей: 24 месяца

3. Долговечность и устойчивость к коррозии

• Слой цинка 70–100 микрон или полиуретановая краска

• Эксплуатационный ресурс: 20–25 лет

• Проверенные примеры работы более 30 лет

4. Соответствие всем нормам промышленной безопасности

• Сертификация Ростехнадзора

• Соответствие ГОСТ 34374-2017

• Учет климатических условий России (от Московской области до Чукотки)

5. Индивидуальный подход к каждому заказчику

• Адаптация формы, объема и комплектации

• Учет специфики агрессивной среды (химикаты, соленая вода, экстремальные температуры)

• Возможность установки дополнительных датчиков и приборов

Сравнение со стандартными решениями

Учет климатических условий России

Российская территория охватывает несколько климатических зон, и мы это учитываем при проектировании:

1. Экстремальные температуры

Сибирь (до -60°C):

• Используется сталь с повышенной вязкостью (09Г2С, 16ГС)

• Усиленное крепление (компенсаторы для сжатия металла)

• Система обогрева трубопровода (при необходимости)

Южные регионы (до +40–50°C наружная):

• Защита от коррозии усилена

• Возможность установки теплоотводящего оборудования

• Покраска светлыми тонами (снижение нагрева на 10–15%)

2. Влажность и коррозия

Приморье, Камчатка (высокая влажность, морской воздух):

• Обязательная нержавеющая сталь или двойное покрытие

• Увеличена толщина защитного слоя (300–400 микрон)

• Дополнительная обработка тефлоном

Сухие регионы (Забайкалье, Республика Саха):

• Стандартная защита (цинк + краска)

• Меньше проблем с конденсатом

3. Сейсмическая активность

Дальневосточный федеральный округ:

• Усиленное крепление к полу и стене

• Амортизирующие прокладки

• Система быстрого отключения при сейсмической активности

4. Логистика и доставка

Благодаря нашим площадкам в трех крупных регионах:

• Московская область — доставка в Центр и Европейскую Россию за 2–3 дня

• Воронеж — обслуживание Южного и Черноземного регионов

• Хабаровск — доставка на Дальний Восток и в Сибирь за 5–7 дней

Техническое обслуживание и гарантия

Гарантийный период и требования

• Гарантийный период: 18–24 месяца со дня получения

• Условие: надлежащее хранение, транспортировка и использование по назначению

• Охват: дефекты материала и сборки

Не входит в гарантию:

• Нормальный износ

• Внешние механические повреждения

• Нарушение правил эксплуатации

• Частая смена среды в ресивере (химреактивность)

Плановое техническое обслуживание

Средний срок службы

При правильном обслуживании:

• Углеродистая сталь: 20–25 лет

• Нержавеющая сталь: 25–35 лет

• Пластиковые баки (для сравнения): 5–7 лет

Часто задаваемые вопросы (FAQ)

Q: Какой объем ресивера выбрать, если я не знаю точно?

A: Возьмите производительность вашего компрессора (л/мин), разделите на 3 — это минимум. Умножьте этот минимум на 2–3 — получится оптимальный объем для большинства случаев. Если сомневаетесь, лучше перестраховаться с объемом (переплатить на 10–20%), чем потом страдать от нехватки воздуха.

Q: Нужна ли мне регистрация в Ростехнадзоре?

A: Посчитайте: объем (л) × давление (бар). Если больше 10000 — нужна регистрация (за 5000–15000 руб). Если меньше — можно устанавливать ресивер даже в помещении, без уведомления органов.

Q: На сколько лет рассчитан ресивер?

A: При правильном техническом обслуживании — 20–25 лет, часто и дольше. Видел ресиверы, работающие 30+ лет.

Q: Может ли ресивер взорваться?

A: Нет, если:

1. Установлен рабочий предохранительный клапан

2. Проводится периодическое техническое обслуживание

3. Не допускается превышение рабочего давления более чем на 10%

Ресиверы — это одно из самых безопасных промышленных устройств при соблюдении регламента.

Q: Какой ресивер выбрать для использования в помещении?

A: Используйте ресиверы из стали 09Г2С или нержавейки, объемом не более 900 л, давлением 10 бар (произведение 9000, не требует регистрации). Если нужен больший объем, установите несколько ресиверов, соединив их параллельно.
