Отстойники воды типа ОВ — это ключевое оборудование систем подготовки пластовой и промышленной воды, позволяющее отделять нефть, газ и механические примеси до нормативных показателей качества. Такие аппараты особенно востребованы на предприятиях Амурской области: угледобывающих разрезах, объектах золотодобычи, газопереработки, энергетики, а также в агропереработке и инфраструктурных проектах.

Компания ProfitSteel более 25 лет специализируется на производстве промышленных металлоконструкций и емкостного оборудования из черных и нержавеющих сталей, обеспечивая полный цикл работ — от проектирования до изготовления и поставки по России, включая Дальний Восток. Собственные производственные площадки в Московской области и Воронеже позволяют выпускать сложные стальные сосуды, в том числе отстойники воды типа ОВ, с контролем качества на каждом этапе.

Что такое отстойник воды типа ОВ и какие задачи он решает

Отстойник — это емкостное сооружение для первичной механической очистки и разделения стоков за счет гравитации: более тяжелые частицы оседают, более легкие фазы (нефть, газ) всплывают или выделяются в отдельные объемы.

Отстойники воды типа ОВ применяются в первую очередь на нефтегазодобывающих и перерабатывающих объектах для очистки пластовой воды от:

• остаточной нефти;

• растворенного и свободного газа;

• механических примесей и шлама;

• капельной влаги в нефтяной фазе.

По отраслевым характеристикам отстойники типа ОВ позволяют снизить содержание нефти в воде на выходе до порядка 30–40 мг/л и механических примесей до 20–30 мг/л при исходной концентрации до 500 мг/л.

Типовые задачи, которые решает отстойник ОВ на предприятиях Амурской области:

• подготовка пластовой воды и эмульсий «нефть–газ–вода» на объектах газопереработки и нефтегазовой инфраструктуры (включая кластер вокруг Свободного и Амурского ГПЗ);

• очистка оборотной и дренажной воды на угольных разрезах (Райчихинский, Ерковецкий и др.), где высоко содержание механических примесей и возможны нефтепродукты от техники;

• предварительная очистка сточных вод на перерабатывающих заводах, ТЭЦ и промышленных площадках крупных городов (Благовещенск, Белогорск, Свободный, Тында, Зея, Райчихинск, Шимановск);

• отделение жиров и масел в стоках агропромышленных предприятий (переработка сои, масложировая отрасль), которые активно развиваются в регионе.

Инфографика 1 (рекомендуется): «Принцип работы отстойника воды типа ОВ»
Схема цилиндрического отстойника с подписями на русском языке: вход эмульсии, зона отстоя, зона скопления нефти, зона осадка, гидрофобный фильтр, выход очищенной воды, патрубки вывода нефти, газа и шлама.

Региональная специфика Амурской области: что важно учесть при проектировании

Амурская область — большой по территории, но малонаселенный регион с резко континентальным, муссонным климатом: холодная, сухая и малоснежная зима (средние январские температуры до −27…−33 °C), жаркое и дождливое лето (в июле +17…+21 °C). До 90 % годовой влаги приходится на теплый период года, при этом возможны сильные паводки и наводнения, связанные с колебанием уровня рек на 6–8 метров.

Экономика региона имеет ярко выраженную энергетически‑сырьевую направленность: доминируют золотодобыча, угольная промышленность, энергетика и крупные инфраструктурные проекты (Амурский ГПЗ, формирующий газохимический кластер).

Крупнейшие города — Благовещенск, Белогорск, Свободный, Тында, а также Зея, Райчихинск и Шимановск — являются центрами промышленности, энергетики, логистики и строительства.

Для проектирования отстойников воды типа ОВ под такие условия важно:

• Широкий диапазон рабочих температур. Оборудование должно надежно работать при температуре среды от −60 до +100 °C и эксплуатации от −40 до +60 °C — это отраслевой стандарт для ОВ и соответствует климату Амурской области.

• Климатическое исполнение У / УХЛ. Оно обеспечивает устойчивость корпуса и покрытий к низким температурам, ветровым и снеговым нагрузкам.

• Сейсмическая устойчивость. Часть территорий региона относится к районам с сейсмичностью до 8 баллов, что должно быть заложено в расчет и конструкцию опор.

• Логистика «длинного плеча». Амурская область удалена от основных центров металлообработки, но через нее проходят Транссибирская и Байкало‑Амурская магистрали, а также федеральная трасса Р‑297 «Амур». Это определяет требования к габаритам, массе и вариативности схем доставки крупногабаритного оборудования.

Инфографика 2 (рекомендуется): «Условия эксплуатации отстойников ОВ в Амурской области»
Карта региона с температурными диапазонами, основными промышленными узлами (Благовещенск, Свободный, Райчихинск, Зея, Тында) и транспортными коридорами (Транссиб, БАМ, автотрасса Р‑297).

Конструкция и технические решения отстойников ОВ от ProfitSteel

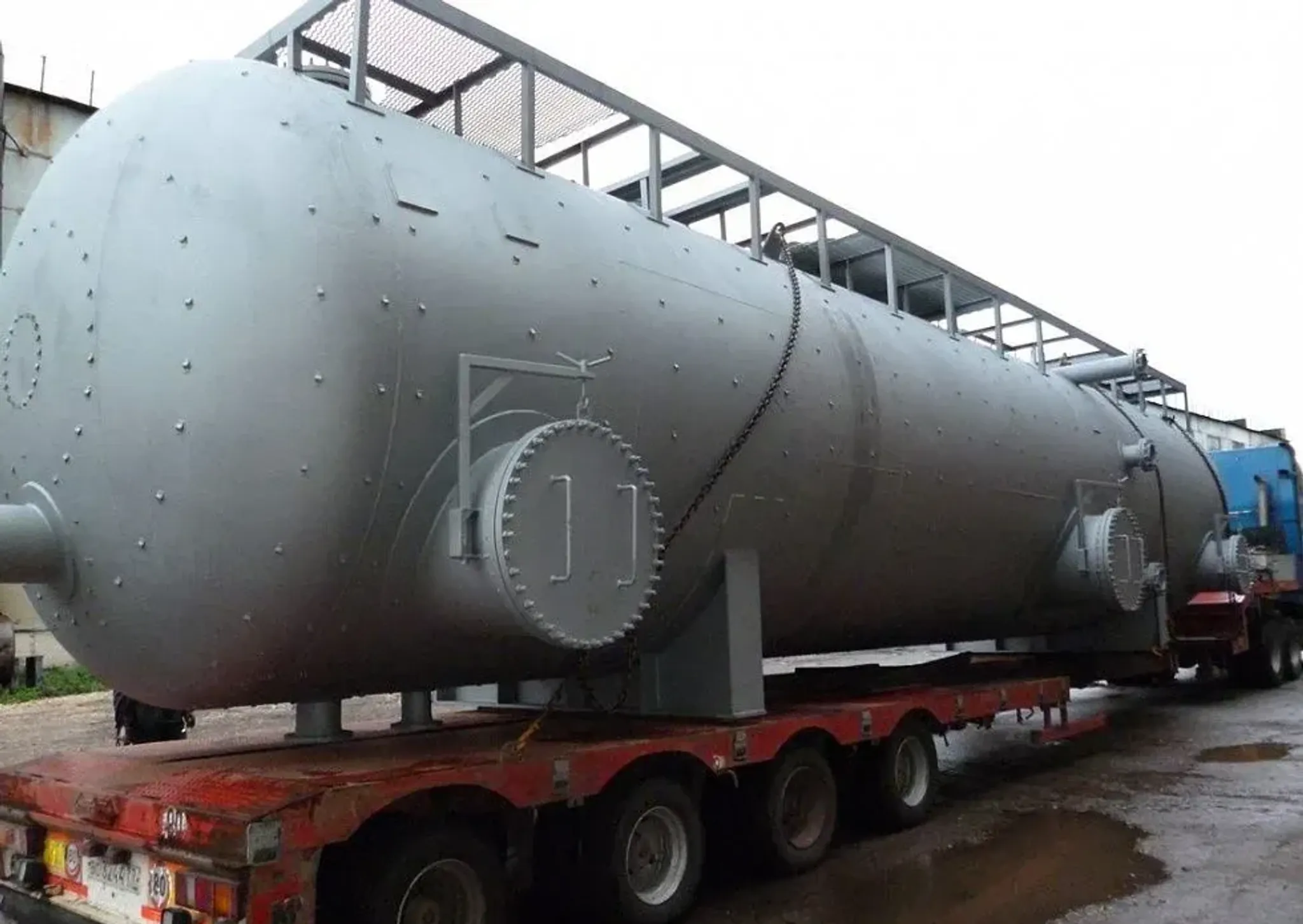

Отстойники пластовой воды типа ОВ ориентируются на отраслевой стандарт: горизонтальное цилиндрическое исполнение с эллиптическими днищами, установленное на сварных опорах, закрепляемых к железобетонному фундаменту анкерными болтами.

Внутри корпуса формируется проточная схема, обеспечивающая разделение фаз за счет разницы плотностей: нефть поднимается вверх, вода осветляется в центральной зоне, механические примеси оседают в нижней части, где предусмотрены патрубки выгрузки шлама. Для повышения эффективности используются гидрофобные фильтрующие элементы, задерживающие остаточные капли нефти и взвешенные частицы.

Типовые технические параметры

Ниже приведены ориентировочные диапазоны параметров, на которые мы ориентируемся при проектировании отстойников воды типа ОВ для промышленных предприятий (конкретные значения подбираются под ТЗ заказчика):

При расчете прочности и ресурса мы опираемся на действующие нормативные документы по сосудам и аппаратам: ГОСТ 14249‑89 (нормы и методы расчета на прочность) и ОСТ 26‑291‑94 / действующие ГОСТ‑эквиваленты для стальных сварных аппаратов, работающих под давлением до 16 МПа и при температурах до −70 °C и выше.

Дополнительные опции по запросу заказчика:

• теплоизоляция и система обогрева (паровая, электрическая) для работы в условиях низких температур;

• наружные и внутренние антикоррозионные покрытия, подобранные под конкретную среду;

• площадки обслуживания, лестницы и ограждения по нормам промышленной безопасности;

• встроенные уровнемеры, датчики давления и температуры, штуцера под КИП и автоматику;

• нестандартные присоединительные размеры и компоновка патрубков под существующую обвязку.

Инфографика 3 (рекомендуется): «Конструкция отстойника ОВ»
Развернутая схема с подписями основных узлов: корпус, опоры, днища, патрубки ввода/вывода, люки‑лазы, штуцера под КИП, шламовые патрубки, опорные плиты, анкера.

Проектирование под конкретный объект: какие данные нужны от заказчика

ProfitSteel работает в формате инженерного центра: сначала мы уточняем условия эксплуатации, затем подбираем или разрабатываем оптимальную конструкцию отстойника воды типа ОВ под задачи заказчика.

Какие исходные данные запросит проектировщик

Чтобы подобрать отстойник ОВ для вашего предприятия в Амурской области, достаточно собрать следующую информацию:

• Тип объекта и отрасль (угольный разрез, золотоизвлекательная фабрика, газопереработка, ТЭЦ, агропереработка, логистический терминал и т. д.).

• Суточный расход и режим работы: минимальный, номинальный и пиковый расход, непрерывный или циклический режим.

• Состав среды: плотность, вязкость, ожидаемое содержание нефти и механических примесей, наличие агрессивных компонентов.

• Параметры среды: рабочее давление, температура входящего потока, возможные перепады.

• Климатическая зона (для Амурской области — как правило исполнение У/УХЛ с учетом минимальных температур).

  Сейсмичность района, требования к категории площадки.

• Ограничения по габаритам и массе оборудования с учетом пути доставки (ж/д, автотранспорт, площадка монтажа).

На основе этой информации наши инженеры:

1. Формируют техническое решение (объем, производительность, рабочее давление, материал, схема обвязки).

2. Выполняют прочностной расчет по действующим ГОСТ и отраслевым нормам, с учетом ветровых, снеговых и сейсмических нагрузок.

3. Подготавливают 3D‑модель и комплект чертежей (КМ/КМД, схемы обвязки, опор и фундаментов).

4. Согласуют компоновку с технологами и службой главного механика/энергетика заказчика.

Документация, которую получает заказчик

• Паспорт сосуда с указанием технических характеристик и допустимых режимов;

• расчетная и исполнительная документация;

• сертификаты на материалы и сварочные материалы;

• протоколы контроля качества (визуальный/измерительный, УЗК, РК при необходимости);

• акт гидроиспытаний.

Такой подход снижает риски простоев и упрощает прохождение надзорных процедур.

Производство, контроль качества и монтаж в Амурской области

ProfitSteel имеет собственные производственные площадки по металлоконструкциям и емкостному оборудованию, где выполняется полный цикл: от раскроя и вальцовки листового металла до сборки, сварки, термообработки и финального контроля.

Ключевые этапы изготовления отстойника ОВ:

1. Подготовка металла: плазменная/лазерная резка, гибка, вальцовка обечаек.

2. Сборка и сварка корпуса и днищ по утвержденной технологии с контролем качества швов.

3. Монтаж опор, штуцеров, люков, внутренних устройств и посадочных мест под КИП.

4. Неразрушающий контроль сварных соединений (визуальный, измерительный, при необходимости УЗК/РК).

5. Гидроиспытание на пробное давление с оформлением протокола.

6. Нанесение антикоррозионных покрытий и, при необходимости, теплоизоляции.

Аппараты поставляются в максимально возможной заводской готовности, что сокращает время на монтаж на площадке: достаточно установить отстойник на фундамент, закрепить анкерами, подключить трубопроводы и системы КИПиА, выполнить пусконаладочные работы.

Логистика в Амурскую область

Благодаря развитой транспортной сети региона — Транссиб, БАМ, автодорога Р‑297 «Амур» и внутрирегиональные ветки — мы планируем поставки с учетом особенностей каждого объекта:

• железнодорожная доставка на станции, обслуживающие Благовещенск, Белогорск, Свободный, Тынду, Зею, Райчихинск, Шимановск;

• автодоставка негабаритных емкостей к удаленным месторождениям и стройплощадкам;

• поэтапная поставка крупногабаритных аппаратов секциями с последующей сборкой на месте (при ограничениях по габаритам транспортировки).

Гарантийные обязательства и регламент сервисного сопровождения фиксируются в договоре и подбираются под требования конкретного проекта (как правило, не ниже отраслевого уровня для емкостного оборудования — от 18 месяцев и выше при ресурсе аппарата не менее 20 лет).

Как подобрать конфигурацию отстойника ОВ под задачи вашего предприятия

Для удобства закупщиков и технических специалистов ниже приведена сводная таблица с типовыми сценариями применения отстойников воды типа ОВ в Амурской области.

На что в первую очередь смотрит закупщик при выборе отстойника ОВ:

• соответствие рабочим параметрам (объем, давление, температура, производительность);

• наличие подтвержденной проектной и расчетной документации по действующим ГОСТ и нормам;

• упаковка поставки: «голый» аппарат или полный комплект (КИП, площадки, теплоизоляция и т. д.);

• опыт поставщика в схожих по климату и логистике регионах;

• сроки изготовления и схема доставки до конкретного города (Благовещенск, Свободный, Тында и др.).

Отстойники воды типа ОВ, спроектированные и изготовленные ProfitSteel с учетом климатических, инфраструктурных и отраслевых особенностей Амурской области, позволяют предприятиям региона — от угледобычи и газопереработки до АПК и инфраструктурных проектов — надежно решать задачи очистки воды, снижать эксплуатационные риски и соответствовать требованиям экологического и промышленного законодательства.
