За два последних года защита промышленных объектов от дронов превратилась из «дополнительной опции» в обязательное требование: регуляторы и головные компании ТЭК включают противодроновые барьеры в программы модернизации, а страховые и надзорные органы все чаще спрашивают с эксплуатирующих организаций вопрос «почему не защищено».

Резервуарные парки, НПЗ, подстанции, котельные и насосные станции - приоритетные цели, и уязвимое место у них одно: открытое технологическое оборудование, которое невозможно спрятать в капительное здание.

Решением стал новый класс продукции - защитные металлоконструкции: сетчатые барьеры, навесы, укрытия и несущие рамы под средства обнаружения.

Разбираем, что именно производят, какие требования предъявляются к качеству и как заказать такой комплекс без остановки производства.

Обзор несущих конструкций и серийных решений, на базе которых собираются защитные комплексы, можно посмотреть в каталоге металлоконструкций ProfitSteel - с ценами и техническими характеристиками по каждому типу каркаса.

Почему рынок защитных конструкций вырос так быстро

• Разрушение резервуара или трансформатора обходится в десятки раз дороже всей защитной системы - экономика вопроса очевидна;

• Ведомственные регламенты головных компаний предписывают оборудовать критичные узлы барьерной защитой в согласованные сроки;

• Типовой сетчатый комплекс изготавливается и монтируется за недели - это самый быстрый способ закрыть объект;

• Защита из металла ремонтопригодна: поврежденную секцию меняют без демонтажа всего комплекса.

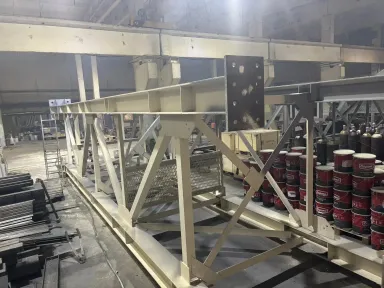

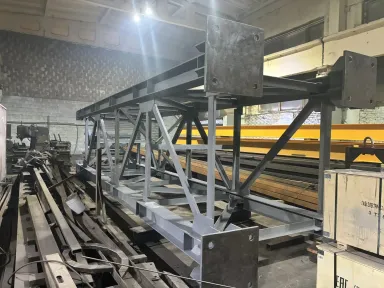

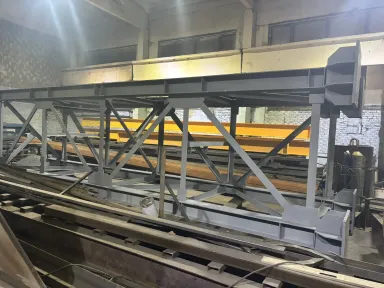

Производство металлоконструкций для защиты от БПЛА: номенклатура

Производство металлоконструкций для защиты от БПЛА сегодня охватывает несколько продуктовых групп:

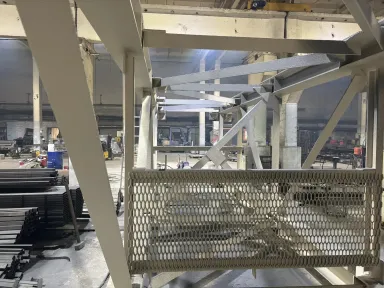

1. Сетчатые барьеры-ловушки. Решетчатые каркасы с натянутой металлической сетью над резервуарами, насосными блоками, эстакадами и технологическими площадками. БПЛА сталкивается с сетью и запутывается, не достигнув цели. Сетчатая схема дает минимальную ветровую и весовую нагрузку, не мешает вентиляции, обслуживанию и работе кранов.

2. Жесткие навесы и колпаки. Пространственные каркасы с обрешеткой над отдельными узлами - арматурой, узлами учета, кабельными вводами. Применяются там, где сетка не обеспечивает достаточной защиты от падающих элементов.

3. Противоосколочные экраны и стены. Многослойные барьеры по периметру критичных зон, снижающие разлет осколков при возгорании или детонации.

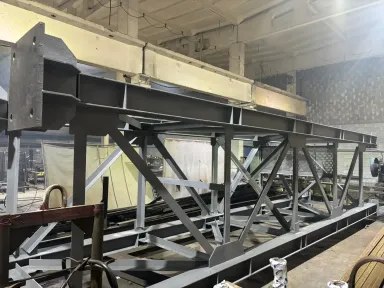

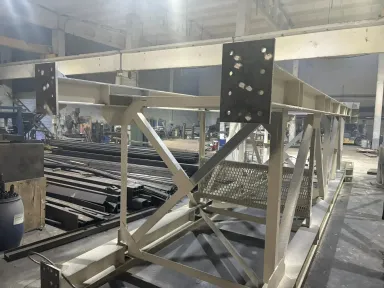

4. Мачты и рамы под средства обнаружения и РЭБ. Несущие конструкции под антенны, оптико-электронные станции, излучатели подавления - с расчетом на вибрацию и ветровую нагрузку.

5. Укрытия для персонала и техники. Быстровозводимые защитные сооружения на территории промысла, компрессорных станций, баз техники.

6. Кожухи и короба. Защита трубопроводной арматуры, приводов задвижек, кабельных трасс на открытом воздухе.

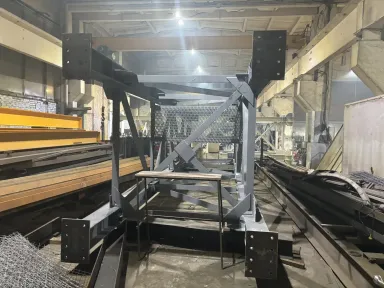

7. Высокие свободностоящие каркасы. Рамы-порталы для натяжения сетей над компактными объектами, где нет возможности опереться на существующие конструкции.

Проектирование: что учитывается в расчете

Защитный барьер - это не «сетка на столбах», а несущая система, работающая в сочетании нагрузок:

• постоянные - вес каркаса и полотна;

• климатические - ветер, снег, гололед на сетке (гололедная нагрузка на сеть нередко превышает вес самой сети);

• динамические - удар БПЛА и усилие при запутывании;

• эксплуатационные - снеговой мешок, температурные деформации.

Отдельные задачи - проверка существующих конструкций. Резервуар или колонна цеха не рассчитаны на дополнительные тонны от навеса, поэтому до начала изготовления проводится поверочный расчет опорной зоны. Учитываются также молниезащита и заземление металлических сетей, доступ для обслуживания и ревизий, пожарная безопасность при монтаже на действующем производстве - горячие работы ведутся по нарядам-допускам, поэтому детали конструкции стараются максимально готовить на заводе.

Металлоконструкции для Газпрома и объектов ТЭК: особые требования

Объекты топливно-энергетического комплекса - самый требовательный сегмент по качеству и документации. Металлоконструкции для газпрома и других головных компаний ТЭК изготавливаются с соблюдением:

• ведомственных стандартов и СТО заказчика - проектная документация проверяется на соответствие требованиям головной организации;

• сварки по аттестованным технологиям - сварщики с допусками НАКС, клеймение швов, неразрушающий контроль с протоколами;

• входного контроля проката - сертификаты на каждую партию металла;

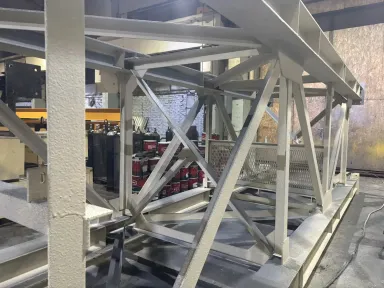

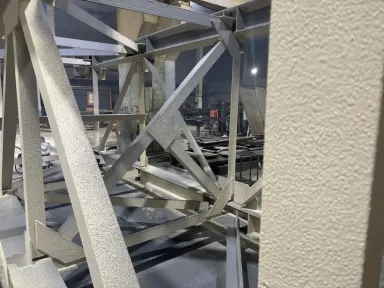

• антикоррозийной защиты - горячее цинкование по ГОСТ 9.307 или системы покрытий под агрессивную среду;

• полного пакета исполнительной документации - КМ, КМД, паспорта изделий, акты испытаний, исполнительные схемы.

Поставки ведутся, как правило, через генподрядные организации, поэтому завод должен уметь работать в жесткой кооперации: фиксировать сроки отправочных марок под график монтажа и оперативно выпускать заменяющие чертежи.

Подобрать каркасы под требования ТЭК с ценами и характеристиками можно в каталоге металлоконструкций.

Как заказать защитный комплекс: этапы

1. Заявка - схема объекта, перечень защищаемых узлов, фотографии, регион;

2. Обследование - выезд инженера или проработка по предоставленным материалам;

3. Эскизное решение и КП - схема барьера, расчет стоимости и сроков (1-3 дня);

4. Проектирование - КМ с поверочным расчетом опор, деталировка КМД;

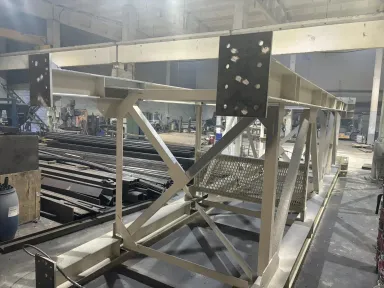

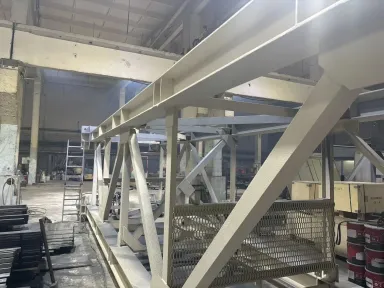

5. Изготовление - заводской цикл с контролем сварки и антикоррозийной обработкой;

6. Доставка и монтаж - по нарядам-допускам на действующем объекте, без остановки основного производства;

7. Сдача - исполнительная документация для эксплуатирующей службы и головной организации.

Типовой сетчатый барьер над компактной группой оборудования реализуется за 3-6 недель, крупные комплексы над резервуарными парками - от 2 месяцев с проектированием.

Что влияет на стоимость

• тип защиты: сетчатый барьер дешевле жесткого навеса в 1,5-2 раза;

• площадь и высота укрытия, наличие свободностоящих опор;

• объем поверочных расчетов существующих конструкций;

• тип антикоррозийной защиты: грунтовка, цинкование, полимер;

• условия монтажа: действующее производство, высотность, стесненность;

• срочность изготовления.

Чек-лист для запроса КП

• схема объекта с защищаемыми зонами и габаритами;

• типы защищаемых объектов: резервуары, оборудование, техника;

• высоты существующих конструкций и допустимые опорные зоны;

• ведомственные требования заказчика, если применимы;

• регион (для снеговых и ветровых нагрузок);

• желаемые сроки и допустимость горячих работ на площадке.

Производство металлоконструкций для защиты объектов от БПЛА ведется под конкретную геометрию площадки: инженеры рассчитают барьер под ваши нагрузки и подготовят полный пакет документации.

Отправьте схему объекта через форму на сайте или запросите обратный звонок - в течение 1-3 рабочих дней вы получите коммерческое предложение с составом комплекса, сроками изготовления и монтажа.

Базовые каркасы и рамы для защитных комплексов смотрите в каталоге металлоконструкций ProfitSteel.
