Марки стали - полный разбор. Свойства, применение и выбор

Выбор марки стали всегда сводится к балансу трех факторов: свариваемость, прочность (или твердость) и цена. Использование неправильного сплава приводит либо к разрушению конструкции на морозе, либо к быстрому износу крутящихся деталей.

Главный элемент в стали — углерод. Чем его меньше (до 0,25%), тем металл мягче, но тем лучше он гнется и сваривается без особых условий. Чем углерода больше, тем сталь тверже и прочнее после закалки, но сварить ее становится сложной инженерной задачей. Чтобы добавить сплаву морозостойкости или прочности без потери свариваемости, в него вводят легирующие добавки — марганец, хром, кремний и никель.

По назначению основные российские марки можно разделить на две группы:

• Для металлоконструкций и емкостей (Ст3, 09Г2С): мягкие и вязкие стали, которые легко вальцуются и свариваются любым электродом.

• Для движущихся деталей (Сталь 45, 40Х): прочные машиностроительные стали, требующие обязательной термообработки (закалки) для защиты от трения и высоких нагрузок.

Сталь ст3

Ст3 — углеродистая сталь с содержанием углерода 0,14–0,22% и пределом текучести около 235 МПа. Это самый доступный материал в черном металлопрокате, от цены которого формируется стоимость большинства строительных конструкций.

Почему сталь используется в строительстве и емкостях

Свариваемость без ограничений. Низкое содержание углерода предотвращает образование хрупкого мартенсита при остывании шва. Сварка проводится без предварительного нагрева и специального оборудования, что снижает себестоимость монтажа.

Высокая пластичность. Сплав легко деформируется в холодном состоянии, упрощая вальцовку листового проката в цилиндрические обечайки и гибку профилей без разрывов.

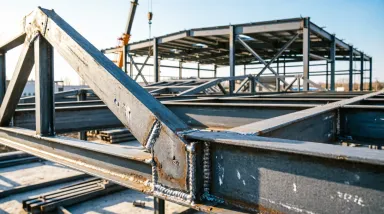

Достаточная статическая прочность. Для каркасов зданий, перекрытий и безнапорных баков прочности 235 МПа хватает с запасом, поэтому использовать более дорогие сплавы экономически нецелесообразно.

Почему сталь нельзя использовать в других условиях

Динамика и вибрация (подкрановые балки, мосты, детали машин). Из-за низкого предела усталости при циклических нагрузках в металле образуются микротрещины, приводящие к внезапному излому.

Температуры ниже -20 °C. Из-за хладноломкости при охлаждении резко падает ударная вязкость: сталь теряет пластичность и раскалывается от удара.

Давление и коррозия. Малый предел текучести требует слишком толстой стенки для удержания давления, перегружая конструкцию. Отсутствие легирующих элементов ведет к быстрой коррозии.

Экономический аспект и разница подвидов (кп, пс, сп)

Цена тонны металлопроката напрямую зависит от способа раскисления (удаления кислорода из жидкого расплава):

Ст3кп (кипящая): Кислород не удалялся, в структуре остаются поры и газовые пузыри.

• Самая дешевая в производстве, так как не требуют дорогостоящих добавок (феррокремния, ферромарганца). Дешевле спокойной стали на 3–5%.

• Применение и риски: Используется только для ненагруженных деталей (заборы, настилы). Для сварных емкостей и несущих каркасов запрещена. Сэкономленные 3–5% при закупке оборачиваются браком сварных швов и риском разрушения.

Ст3пс (полуспокойная): Частично раскисленный металл.

• Компромисс по стоимости. Подходит для каркасов отапливаемых зданий, навесов и бытовых емкостей.

Ст3сп (спокойная): Полностью раскислена кремнием. Застывает плотно, без пор и пузырей.

• Самая дорогая в линейке Ст3 за счет расхода раскислителей, но гарантирует однородность металла и прочность сварного шва до -20 °C. Это стандарт для несущих колонн, перекрытий и промышленных резервуаров.

Ст3 выгодна при закупке (минимальная цена за тонну), но не всегда экономична в готовом изделии. Если конструкция рассчитывается под высокие нагрузки, применение Ст3 потребует увеличения толщины стенок и итоговой массы металла. В таких случаях закупка более дорогой, но прочной стали (например, 09Г2С) оказывается выгоднее за счет снижения металлоемкости

Сталь 09Г2С

09Г2С — низколегированная конструкционная сталь. Расшифровка маркировки: около 0,09% углерода, до 2% марганца (буква «Г») и до 1% кремния (буква «С»). Предел текучести составляет 325–345 МПа, что на 40% выше, чем у углеродистой Ст3.

Физические причины использования

Свариваемость без ограничений. Низкое содержание углерода (0,09%) предотвращает образование закалочных структур (мартенсита) в зоне сварного шва. Металл варится без предварительного подогрева и последующего отжига.

Высокий предел текучести (325–345 МПа). Позволяет металлу выдерживать повышенное внутреннее давление и вес наливаемого продукта без деформации.

Планируемая морозостойкость. Легирование марганцем и кремнием измельчает кристаллическое зерно, сдвигая порог хрупкости в область отрицательных температур.

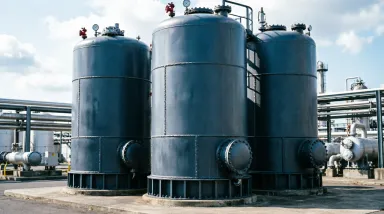

По этим причинам 09Г2С используется для строительства вертикальных резервуаров (РВС объемом от 1000 м³), подземных дренажных емкостей (ЕП/ЕПП), сосудов под давлением и магистральных трубопроводов.

Морозостойкость по ГОСТ: категории от -40 °C до -70 °C

Сам по себе факт маркировки «09Г2С» не гарантирует работу при -70 °C. Минимальная рабочая температура определяется категорией поставки, которая указывается через тире (например, 09Г2С-6 или 09Г2С-15):

• Категория 6 (09Г2С-6): Базовый прокат. Проходит испытания на ударную вязкость при температуре до -40 °C. Подходит для строительства в регионах с умеренным климатом.

• Категории 12, 14, 15 (09Г2С-12, 09Г2С-15): Северный прокат. Проходит обязательные испытания ударной вязкости (KCU/KCV) при -60 °C и -70 °C.

• Нормализация (буква «Н» в паспорте): Для гарантии работы при -70 °C металл подвергают термической обработке — нормализации (нагрев с медленным охлаждением). Это окончательно снимает внутренние напряжения и делает структуру зерна однородной.

Ограничения по применению

• Движущиеся и трущиеся детали (шестерни, валы, оси). Из-за малого количества углерода сталь нельзя поверхностно закалить до высокой твердости. При трении деталь быстро изнашивается.

• Агрессивные химические среды. Отсутствие хрома и никеля делает сталь незащищенной от химической коррозии. Без защитных лакокрасочных или цинковых покрытий она ржавеет со скоростью обычной Ст3.

Экономический расчет: замена Ст3 на 09Г2С и стоимость категорий

Стоимость тонны 09Г2С выше цены Ст3 на 15–20% из-за расходов на легирующие добавки (ферромарганец и феррокремний). Однако применение 09Г2С снижает итоговую стоимость проекта за счет уменьшения толщины стенок.

• Расчет металлоемкости: Для удержания одинаковой нагрузки вместо листа Ст3 толщиной 10 мм используется лист 09Г2С толщиной 7–8 мм. Это снижает общую массу конструкции на 20–25%.

• Итоговые затраты: Закупка 78 тонн 09Г2С вместо 100 тонн Ст3 (даже с учетом 20%-й разницы в цене за тонну) уменьшает бюджет на закупку металла на 3–5%.

• Косвенная экономия: Снижаются расходы на транспортировку, объем сварочных материалов, время сварки и нагрузки на фундамент.

Влияние категории на цену:

• Закупка «северных» категорий (12–15) добавляет к цене тонны 5–10% за счет лабораторных испытаний каждой партии.

• Дополнительная нормализация (для -70 °C) увеличивает стоимость тонны еще на 8–12%.

При проектировании объекта для умеренного климата закупка категории 15 вместо категории 6 ведет к необоснованному удорожанию. Для работы на Севере замена категории 12 на категорию 6 приводит к рискам хрупкого разрушения емкости при морозе.

Сталь 20

Сталь 20 — это важнейшая марка, которая занимает промежуточное положение между простыми строительными сталями (Ст3) и машиностроительными (Сталь 45).

В отличие от Ст3 обыкновенного качества, Сталь 20 — это качественная углеродистая сталь (углерода 0,17–0,24%). В ней строго ограничено количество вредных примесей (серы и фосфора), благодаря чему металл имеет однородную структуру и не содержит внутренних микродефектов.

Физические свойства

Предел текучести Стали 20 составляет около 245 МПа. Сплав сочетает высокую пластичность с гарантированной надежностью структуры.

Физические причины использования

• Отличная свариваемость без ограничений. Низкое содержание углерода позволяет сваривать Сталь 20 всеми видами сварки без предварительного подогрева и последующего отжига. Швы получаются плотными и герметичными.

• Идеальная штампуемость и способность к ковке. Металл легко обрабатывается давлением в горячем и холодном состоянии. Из него изготавливают бесшовные цельнотянутые трубы, флани, фитинги, днища емкостей и детали котлов.

• Пригодность к цементации (химико-термической обработке). Металл нельзя закалить насквозь из-за малого содержания углерода. Однако его поверхностный слой можно насытить углеродом (цементировать) на глубину 0,5–1,5 мм, а затем закалить. В результате получается деталь с очень твердой поверхностью (защищенной от износа) и мягкой, вязкой сердцевиной, устойчивой к ударным нагрузкам.

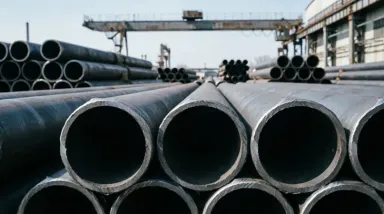

Благодаря этим свойствам Сталь 20 — главный материал для трубопроводов высокого и среднего давления, деталей паровых котлов (работающих до +450 °C), а также малонагруженных движущихся деталей (пальцы, кулачки, малонагруженные шестерни).

Почему сталь нельзя использовать в других условиях

• Насквозь закаленные детали (без цементации). Если деталь просто нагреть и опустить в воду, она не приобретет высокой твердости по всему объему. Для массивных шестерен и валов без химико-термической обработки эта сталь не подходит.

• Высокие изгибающие и скручивающие нагрузки. Для сильно нагруженных деталей машин прочности Стали 20 недостаточно — деталь согнется или деформируется.

• Глубокий мороз (ниже -40 °C). Без специальной термообработки (нормализации) сталь теряет ударную вязкость при отрицательных температурах.

Экономический аспект

Сталь 20 дороже Ст3сп всего на 5–10%, но существенно чище по химическому составу.

• Где экономически выгодна: В производстве трубопроводов и котлов. Бесшовная труба из Стали 20 надежнее сварной трубы из Ст3 и выдерживает значительно большее внутреннее давление при той же толщине стенки.

• Экономия на деталях: Использование Стали 20 с цементацией для пальцев и втулок позволяет получить износостойкую деталь по цене в 2–3 раза ниже, чем при использовании дорогостоящих высоколегированных сталей.

Машиностроительные стали для движущихся деталей: Сталь 45 и 40Х

Движущиеся детали машин (валы, шестерни, оси, шпиндели) работают в условиях постоянного трения, цикличных изгибов и кручения. Мягкие стали (Ст3, Сталь 20) под такими нагрузками быстро сминаются или истираются. Для вращающихся механизмов применяют среднеуглеродистые и легированные стали, обязательным этапом обработки которых является термическая обработка (закалка и отпуск).

Сталь 45

Сталь 45 — качественная углеродистая сталь (0,42–0,50% углерода). В отожженном состоянии предел текучести составляет ~360 МПа, а после закалки и высокого отпуска (улучшения) достигает 580–600 МПа.

Физические причины использования

• Высокая поверхностная твердость. Высокое содержание углерода позволяет закаливать сталь. Наиболее эффективный метод — поверхностная закалка токами высокой частоты (ТВЧ). Она формирует твердую поверхностную «корку» (55–60 HRC), устойчивую к истиранию, при сохранении вязкой сердцевины, поглощающей ударные нагрузки.

• Хорошая обрабатываемость резанием. До закалки металл отлично точится, фрезеруется и сверлится, что снижает расход металлорежущего инструмента.

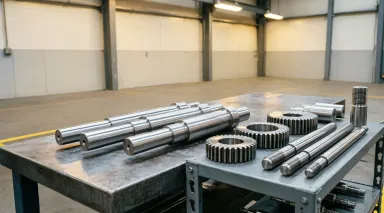

Сфера применения: коленчатые и распределительные валы, шестерни умеренной нагрузки, шпиндели, оси, кулачки, тяжелые крепежные изделия.

Ограничения по применению

• Трудносвариваемость. Из-за 0,45% углерода при быстром охлаждении сварочной ванны образуется хрупкая структура (мартенсит) и возникают холодные трещины. Сварка возможна только с предварительным подогревом до 200–300 °C и последующим отжигом. В несущих сварных металлоконструкциях сталь не применяется.

• Низкая прокаливаемость. В масле или воде Сталь 45 прокаливается на глубину не более 10–15 мм. При объемной закалке крупная деталь (диаметром более 30 мм) закалится только снаружи, а внутри останется мягкой.

Сталь 40Х

40Х — легированная хромистая сталь (0,36–0,44% углерода, 0,8–1,1% хрома). Предел текучести после улучшения достигает 780–800 МПа (на 30–35% выше, чем у Стали 45).

Физические причины использования

• Глубокая прокаливаемость (влияние хрома). Хром замедляет распад аустенита при охлаждении. Это позволяет закаливать деталь на большую глубину — до 40–50 мм в сечении. В результате массивные детали получают равномерную прочную структуру по всему объему.

• Высокое сопротивление усталости. Сплав выдерживает миллионы циклов изгиба и кручения без образования микротрещин усталости.

Сфера применения: высоконагруженные шестерни, валы-шестерни, полуоси автомобилей, шлицевые валы, шатуны, болты высоких классов прочности (8.8, 10.9).

Ограничения по применению

• Склонность к отпускной хрупкости и флоккенам. Требует строгого соблюдения режима охлаждения после термообработки. При нарушении технологии внутри металла образуются микроскопические разрывы (флоекены).

• Трудносвариваемость. Сварка металлоконструкций из 40Х запрещена — риск растрескивания шва превышает 90%.

Экономический расчет и затраты на обработку

Экономика изготовления деталей из сталей 45 и 40Х складывается из стоимости металла, механической обработки и термообработки:

• Цена заготовки: Прокат 40Х дороже Стали 45 на 15–20% из-за расхода хрома при выплавке.

• Обработка резанием: За счет хрома сталь 40Х имеет более высокую исходную твердость, что ускоряет износ токарных резцов и фрез на 10–15% по сравнению со Сталью 45.

• Доля термообработки: В себестоимости готовой шестерни или вала затраты на нагрев, закалку и отпуск составляют 25–40%.

Правило выбора:

1. Если диаметр детали до 30 мм и нагрузки средние — выбирают Сталь 45 с поверхностной закалкой ТВЧ. Это экономит 15% на металле и снижает износ инструмента.

2. Если диаметр детали более 30–40 мм или она испытывает знаковые ударные нагрузки — выбирают 40Х. Попытка сэкономить и поставить Сталь 45 в крупный вал приведет к скручиванию или излому детали из-за незакаленной сердцевины.

Сводная таблица характеристик и условий применения

Сводная таблица объединяет ключевые физико-химические параметры, технологические особенности, экономические показатели и жесткие границы применения всех рассмотренных марок сталей.
