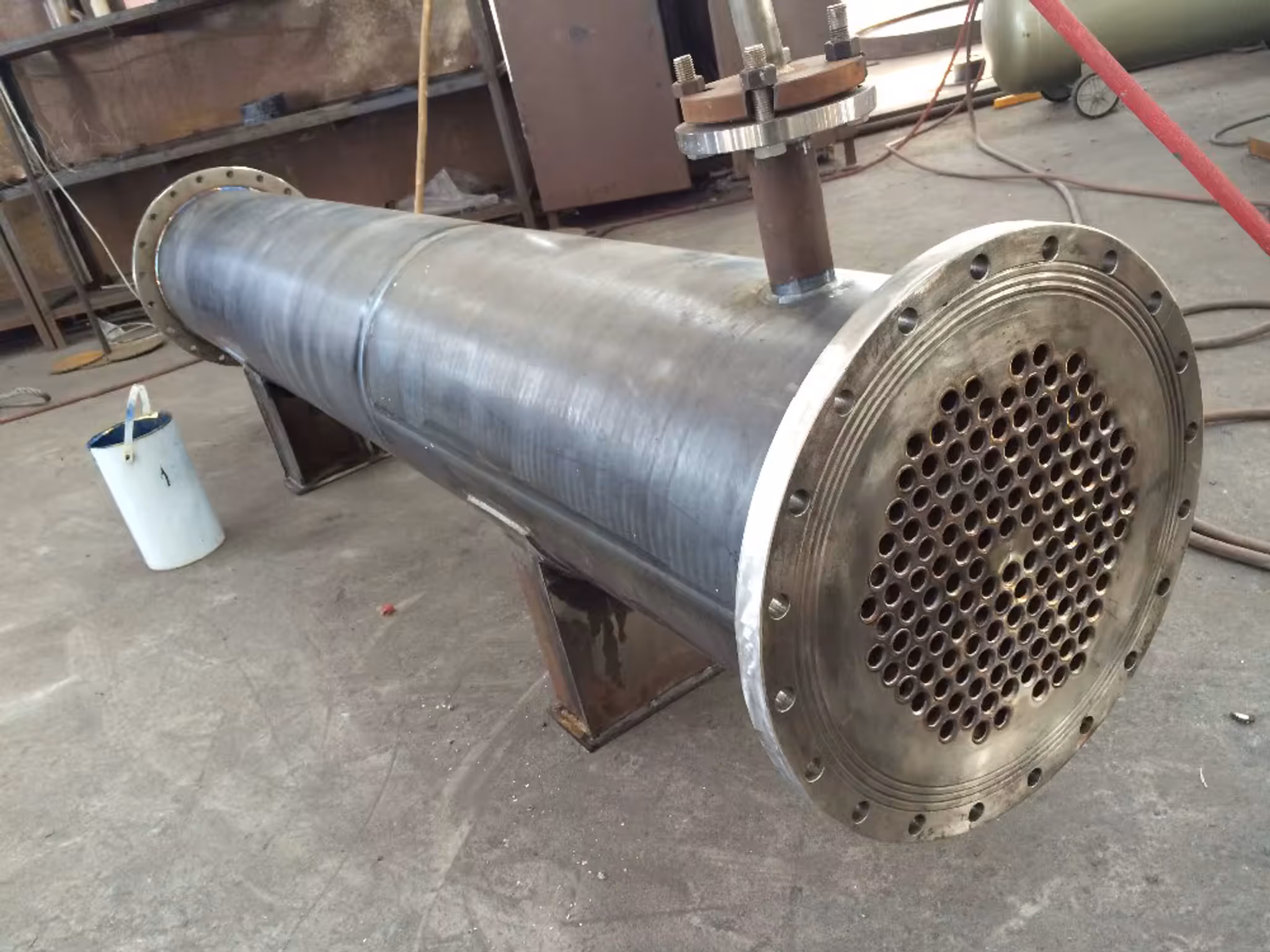

Кожухотрубные теплообменники с компенсатором и трубными решётками: производство, поставка и монтаж под ключ в Республике Татарстан

Промышленные предприятия Республики Татарстан — от нефтепереработки до энергетики — ежедневно работают с высокими температурами, давлением и агрессивными средами. В таких условиях ключевым элементом технологических линий становятся кожухотрубные теплообменники с компенсатором и трубными решётками. Это оборудование сочетает высокую тепловую эффективность с механической надёжностью и способностью компенсировать температурные расширения. Ниже рассмотрены конструктивные особенности, нормативная база, производственные этапы, логистика, монтаж и сервисное обслуживание таких аппаратов применительно к потребностям заказчиков в Татарстане.

Конструктивные особенности и принцип действия

Кожухотрубный теплообменник с компенсатором представляет собой аппарат, в котором трубный пучок жёстко закреплён в двух неподвижных трубных решётках, а на корпусе (кожухе) установлен компенсатор температурных деформаций. Такая схема позволяет безопасно эксплуатировать оборудование при значительной разнице температур между трубным и межтрубным пространством без риска разрушения сварных швов или потери герметичности. Конструктивно аппараты этого типа соответствуют требованиям ГОСТ 15122-79 и ТУ 3612-024-00220302-02.

Основные элементы конструкции и их назначение:

• Трубные решётки — толстостенные стальные диски с точно просверленными отверстиями, в которых развальцованы (а при необходимости — приварены) концы теплообменных труб. Решётки выполняют две функции: жёсткую фиксацию трубного пучка и герметичное разделение двух сред. Материалом служат стали 20, 16ГС, 09Г2С, а для агрессивных сред — коррозионностойкие марки 12Х18Н10Т, 10Х17Н13М2Т и другие. Толщина решётки, диаметр отверстий и шаг развальцовки рассчитываются исходя из рабочего давления, температуры и срока службы.

• Компенсатор — элемент, поглощающий разность температурных удлинений кожуха и труб. Без него при циклических изменениях температуры в жёсткой конструкции возникали бы напряжения, ведущие к утечкам и усталостным разрушениям. В зависимости от расчётных параметров применяют:

  • Линзовый компенсатор — одно- или многоволновая линза, ввариваемая непосредственно в корпус. Прост в изготовлении, подходит для умеренных давлений (до 1,6–2,5 МПа) и температур до 300–425 °C.

  • Сильфонный компенсатор — многослойная гофрированная оболочка из нержавеющей стали. Обладает большей гибкостью и ресурсом, применяется при более высоких давлениях и циклических нагрузках.

  • U-образный компенсатор (петлевой участок на корпусе) — используется реже, главным образом в горизонтальных аппаратах ограниченной длины.

• Трубный пучок — набор гладких или профилированных труб диаметром от 16 до 25 мм и длиной до 6 метров. Материал труб выбирается под конкретную среду: углеродистые стали, нержавеющие, латунь, медно-никелевые сплавы. Для повышения теплопередачи могут применяться трубы с накаткой или оребрением.

• Кожух и днища — сварная цилиндрическая обечайка из листовой стали, рассчитанная на рабочее давление межтрубной среды. Материал кожуха, как правило, соответствует материалу трубных решёток.

Благодаря такой конструкции теплообменник способен работать при перепаде температур стенок труб и кожуха до 80 °C и более, что критически важно для пусковых и остановочных режимов на предприятиях Татарстана.

Производство и контроль качества

Изготовление кожухотрубных теплообменников с компенсатором — многоэтапный процесс, требующий высокой точности на каждой стадии. Производственный цикл строится по следующей схеме.

Этапы изготовления:

1. Входной контроль металлопроката. Проверяется химический состав, механические свойства, наличие заводских сертификатов на все партии листовой и трубной стали.

2. Раскрой заготовок. Листы режутся на гильотинах или плазменной резкой под обечайки, днища, решётки.

3. Вальцовка обечаек. Листовой металл сворачивается в цилиндры нужного диаметра, после чего продольные швы свариваются автоматической сваркой.

4. Механическая обработка трубных решёток. На сверлильных центрах с ЧПУ выполняются отверстия с допуском по H9–H11. Отклонения по диаметру и позиционированию не должны превышать десятых долей миллиметра.

5. Сварка корпуса. К обечайке привариваются днища, фланцы, штуцера и опоры. Все ответственные швы контролируются неразрушающими методами.

6. Сборка трубного пучка. Трубы нарезаются в размер, вставляются в решётки и развальцовываются (при необходимости — с последующей подваркой). Контролируется момент развальцовки и герметичность каждого соединения.

7. Установка компенсатора. Линзовый или сильфонный узел вваривается в кожух, после чего проверяется его подвижность в проектном диапазоне.

8. Финальная сборка. Аппарат полностью собирается, проводится внешний осмотр.

9. Гидравлические испытания. Теплообменник заполняется водой и опрессовывается давлением, превышающим рабочее в 1,25–1,5 раза (согласно правилам промышленной безопасности). Отсутствие падения давления и течей является обязательным критерием приёмки.

Контроль качества на разных стадиях:

• Ультразвуковая дефектоскопия сварных швов (УЗК) по ГОСТ 7512.

• Радиографический контроль (рентген) для ответственных швов 1-й категории.

• Капиллярный или магнитопорошковый контроль на отсутствие поверхностных трещин.

• Проверка геометрии: отклонения по круглости, соосности и плоскостности решёток.

Для изготовления применяются стали, сертифицированные по ТР ТС 032/2013. Аппараты, работающие под избыточным давлением, проходят экспертизу промышленной безопасности в установленном порядке.

Нормативная база и стандарты

Кожухотрубные теплообменники с компенсатором проектируются и изготавливаются в соответствии со следующими нормативными документами:

При проектировании также могут применяться международные коды ASME (Section VIII, Division 1) по требованию заказчика. Соблюдение перечисленных норм гарантирует соответствие аппарата условиям промышленной эксплуатации и требованиям Ростехнадзора.

Проектирование с учётом региональных условий

Татарстан характеризуется резко континентальным климатом: зимние температуры способны опускаться до −30 °C, а летние — превышать +30 °C. Такие сезонные перепады, наряду с циклическими изменениями технологических режимов, создают значительные температурные напряжения в металлоконструкциях. Именно поэтому при проектировании теплообменников для заказчиков из РТ особое внимание уделяется компенсирующей способности.

Проектный отдел выполняет:

• Сбор и анализ исходных данных: состав и агрессивность сред, рабочие температуры и давления, требуемая тепловая мощность, доступное пространство для установки.

• Теплогидравлический расчёт для определения поверхности теплообмена, скоростей потоков, перепадов давлений.

• Прочностной расчёт по ГОСТ Р 52857.7 (или ASME). Проверяются толщины стенок корпуса и днищ, напряжения в трубных решётках, устойчивость трубного пучка.

• Конечно-элементное моделирование (FEM) сложных узлов — фланцевых соединений, зон приварки компенсатора, мест концентрации напряжений.

• Расчёт на вибрационную устойчивость. При неблагоприятном сочетании скорости потока и собственных частот труб возможен виброрезонанс, приводящий к усталостным разрушениям.

Особенностью промышленного сектора Татарстана является концентрация нефтегазоперерабатывающих и нефтехимических производств. Агрессивные среды (сероводород, кислые воды, органические растворители) требуют тщательного выбора материалов. В таких проектах предпочтение отдаётся коррозионностойким сталям аустенитного класса, а при необходимости — двухслойным металлам (плакированная сталь).

Индивидуальное проектирование позволяет адаптировать аппарат под конкретный технологический процесс, а не подгонять процесс под типовой теплообменник. Результатом становится оптимальное соотношение стоимости, срока службы и эксплуатационных затрат.

Логистика и доставка по Республике Татарстан

Развитая транспортная сеть РТ — федеральные трассы и железнодорожные магистрали — позволяет оперативно доставлять крупногабаритное оборудование в любой город региона. Теплообменники поставляются в Казань, Набережные Челны, Альметьевск, Нижнекамск, Зеленодольск, Чистополь, Елабугу, Бугульму и другие населённые пункты.

Логистика выстраивается с учётом:

• фактических габаритов и массы аппарата;

• наличия подъездных путей и грузоподъёмной техники на объекте;

• сроков монтажа и графика остановочных ремонтов заказчика.

Используются следующие способы транспортировки:

• Автовозами — низкорамными тралами для аппаратов длиной до 12 метров и массой до 40 тонн. Манипулятор позволяет выполнить разгрузку без дополнительного крана.

• Железнодорожным транспортом — для особо крупных или удалённых объектов. Подача вагонов возможна на подъездные пути предприятий.

• Комбинированным способом — при необходимости перевалки в речном порту Казани для дальнейшей доставки водным путём (актуально для единичных проектов).

Сроки изготовления и поставки:

• Типовые модели — от 4 до 6 недель.

• Индивидуальные проекты — от 8 недель с момента утверждения конструкторской документации.

Сроки фиксируются в договоре; при срочной необходимости может быть задействована ускоренная линия производства. Весь период отгрузки и транспортировки проходит под контролем ответственного менеджера, который информирует заказчика о статусе заказа.

Монтаж, пусконаладка и сервисное обслуживание

Качественный монтаж определяет до 50% ресурса теплообменного аппарата. Монтажные работы выполняются в соответствии с проектом производства работ (ППР), СНиП и правилами промышленной безопасности.

Основные этапы монтажа:

1. Подготовка основания. Бетонный фундамент или несущая рама выверяются по уровню с допуском ±2 мм на всю длину опорной поверхности.

2. Установка аппарата. Теплообменник позиционируется с контролем горизонтальности (для горизонтальных моделей). Опорные лапы крепятся анкерными болтами, одна из опор выполняется скользящей — для обеспечения свободы температурных перемещений.

3. Присоединение к трубопроводам. Фланцевые или сварные стыки выполняются с учётом компенсационных зазоров. Трубопроводы не должны передавать на штуцера изгибающие моменты.

4. Подключение КИП и автоматики. Датчики температуры, давления, расхода интегрируются в систему управления.

5. Проверка герметичности всех соединений.

Пусконаладочные работы включают:

• продувку и опрессовку системы инертным газом или водой;

• опробование на холостом ходу;

• постепенный подъём температуры и давления до рабочих значений;

• контроль тепловых перемещений, вибрации и отсутствия утечек;

• настройку автоматики и запись фактических параметров в паспорт оборудования;

• сдачу в эксплуатацию с оформлением акта.

Гарантийное и постгарантийное обслуживание.
Гарантийный срок на все выполненные работы — от 12 месяцев. В рамках гарантии выполняются:

• устранение дефектов, возникших по вине производителя;

• замена вышедших из строя узлов (трубный пучок, компенсатор, прокладки);

• выезд специалиста для диагностики;

• консультационное сопровождение.

По окончании гарантии доступно сервисное обслуживание:

• плановое техническое обслуживание (чистка трубок, ревизия компенсатора);

• диагностика технического состояния неразрушающими методами;

• ремонт трубных пучков, замена компенсаторов и уплотнений;

• модернизация системы управления и тепловой автоматики.

Заказчикам предоставляется эксплуатационная документация и доступ к оперативной технической поддержке. Долгосрочный сервисный контракт позволяет прогнозировать затраты на обслуживание и избегать незапланированных простоев.

Часто задаваемые вопросы

В чём преимущество теплообменника с компенсатором перед аппаратом с плавающей головкой?
Аппарат с компенсатором на кожухе не имеет внутреннего разъёма в межтрубном пространстве, что упрощает уплотнение и снижает риск протечек. Он дешевле в изготовлении, проще в обслуживании и обладает меньшей металлоёмкостью при равной тепловой мощности. Плавающая головка предпочтительнее при очень высоких давлениях и температуре, когда компенсатора недостаточно.

Какой тип компенсатора лучше выбрать?
Линзовый компенсатор надёжнее для умеренных давлений и температур, он проще в изготовлении и ремонте. Сильфонный компенсатор необходим при циклических нагрузках и высоких давлениях (свыше 2,5 МПа), но он дороже. Выбор определяется расчётом на стадии проектирования.

Можно ли изготовить теплообменник по зарубежным стандартам?
Да, возможно проектирование по ASME Section VIII Div.1, а также по стандартам PED (для поставок в ЕС). В таких случаях применяются соответствующие материалы и процедуры сертификации.

Сколько стоит кожухотрубный теплообменник с компенсатором?
Цена рассчитывается индивидуально и зависит от тепловой мощности, габаритов, материалов, рабочего давления и типа компенсатора. Для получения коммерческого предложения достаточно предоставить опросный лист с основными технологическими параметрами.

Какие отрасли промышленности Татарстана являются основными потребителями?
Нефтепереработка и нефтехимия (ТАНЕКО, Нижнекамскнефтехим, Казаньоргсинтез), энергетика (ТЭЦ, котельные), машиностроение и металлообработка. Эти предприятия предъявляют повышенные требования к надёжности и долговечности теплообменного оборудования.

Заключение

Кожухотрубный теплообменник с компенсатором и жёсткими трубными решётками — технически сбалансированное решение для промышленных установок с большим перепадом температур. В условиях Татарстана такое оборудование особенно востребовано из-за сочетания сурового климата, агрессивных технологических сред и высоких требований к бесперебойности производств. Полный цикл — от расчёта и конструирования до монтажа и сервисного сопровождения — обеспечивает заказчику надёжную работу теплообменного узла на протяжении всего срока эксплуатации.
