Проектирование и производство факельных сепараторов ФС — это ключевой элемент безопасной и эффективной эксплуатации нефтегазового оборудования. Особенно актуальна такая продукция в регионах с экстремальными климатическими условиями и ограниченной инфраструктурой. Одним из таких регионов является Республика Тыва. Здесь, на фоне суровых зим, высокой сейсмичности и сложной логистики, особенно важна надежность и долговечность технологического оборудования. Факельный сепаратор ФС — это не просто элемент системы, а ответственный узел, обеспечивающий безопасное разделение газожидкостной смеси перед сбросом в факельную систему.Компания ProfitSteel предлагает полный цикл работ: от проектирования до пуско-наладочных работ с последующим гарантийным обслуживанием. Мы специализируемся на производстве сепараторов и отстойников, адаптированных под реальные условия эксплуатации в отдалённых и сложных регионах России. Республика Тыва — один из приоритетных направлений нашей деятельности.
Особенности эксплуатации оборудования в Республике Тыва
Республика Тыва расположена в юго-восточной части Сибири. Это один из самых удалённых и труднодоступных регионов России. Климат здесь резко континентальный. Зимы длинные, холодные, с температурами до -50 °C. Лето короткое, но жаркое — до +35 °C. Такие перепады оказывают серьёзное влияние на металлоконструкции и сварные соединения.Территория республики характеризуется высокой сейсмичностью — до 8 баллов по шкале MSK-64. Это требует особого подхода к проектированию опорных конструкций и креплений. Любой сепаратор, поставляемый в регион, должен быть рассчитан на сейсмические нагрузки.Инфраструктура в республике развита слабо. Основные промышленные объекты находятся вдали от крупных транспортных артерий. Доставка оборудования возможна только в определённые сезоны — летом по грунтовым дорогам или зимой по зимникам. Это накладывает ограничения на габариты и вес поставляемых узлов.
Ключевые города и промышленные центры
Основные потребители промышленного оборудования — это Кызыл, Туран, Сарыг-Сеп, Кобе, Каа-Хем, Ак-Довурак и Чаа-Холь. В этих населённых пунктах расположены объекты нефтегазовой отрасли, добывающие предприятия, а также энергетические установки, где требуется установка факельных систем.Кызыл — столица республики и логистический центр. Здесь сосредоточены основные административные и технические службы. Однако производственная база ограничена. Большинство оборудования, включая сепараторы ФС, необходимо поставлять из других регионов.Ак-Довурак и Туран — центры горнодобывающей промышленности. Здесь ведётся добыча угля, руд и других полезных ископаемых. На таких объектах часто используются автономные энергетические установки, работающие на попутном газе. Это требует установки надёжных систем газоочистки и сепарации.
Экономические и промышленные особенности
Экономика Тывы базируется на добывающей промышленности, сельском хозяйстве и энергетике. В последние годы наблюдается рост интереса к переработке углеводородов и использованию попутного газа. Это связано с экологическими требованиями и необходимостью повышения рентабельности добычи.Однако многие объекты до сих пор используют устаревшее оборудование. Замена или модернизация систем требует поставки современных, сертифицированных решений. Факельный сепаратор ФС — это как раз то оборудование, которое позволяет соответствовать нормам ПБ и экологическим стандартам.
Что такое факельный сепаратор ФС и зачем он нужен

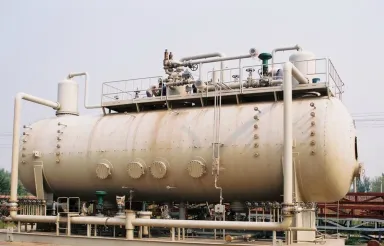

Факельный сепаратор ФС — это вертикальный или горизонтальный аппарат, предназначенный для отделения капельной жидкости из газового потока перед подачей в факельную систему. Основная задача — предотвратить попадание жидкости в факельный ствол, что может привести к гидроудару, повреждению оголовка или даже аварии.Устройство работает по принципу гравитационного осаждения. Газожидкостная смесь поступает в корпус сепаратора, где за счёт снижения скорости потока и наличия перегородок или каплеуловителей происходит разделение фаз. Очищенный газ направляется в факел, а жидкость собирается в нижней части аппарата и отводится в дренажную систему.Сепараторы и отстойники этой категории применяются на:- нефтегазовых промыслах;- ГТУ и ГПА;- компрессорных станциях;- установках подготовки газа;- автономных энергообъектах.
Конструктивные особенности сепаратора ФС
Факельный сепаратор ФС изготавливается из углеродистой стали марки 20 или 09Г2С, в зависимости от условий эксплуатации. Толщина стенок рассчитывается по нормативам ГОСТ 34233 и ПБ 03-585. Корпус может быть цилиндрическим, с эллиптическими днищами. Все сварные швы подвергаются контролю методами УЗД и РГК.В конструкции предусмотрены:- входной патрубок для подачи газожидкостной смеси;- патрубок отвода газа в факельную систему;- дренажный патрубок;- люк для ревизии;- площадка обслуживания;- опоры или лапы для установки на фундамент.При необходимости устанавливаются:- уровнемеры;- датчики давления;- системы обогрева;- антикоррозионное покрытие.
Технические характеристики типового сепаратора
Ниже приведена таблица с примерными параметрами для сепаратора ФС-500:
Параметр | Значение |
|---|
Диаметр корпуса | 500 мм |
Длина корпуса | 2000 мм |
Рабочее давление | 1,6 МПа |
Температура эксплуатации | -60 °C до +150 °C |
Материал корпуса | Сталь 09Г2С |
Сейсмостойкость | До 8 баллов |
Масса (с опорами) | Около 450 кг |
Эти параметры могут быть изменены под конкретный проект. Мы производим сепараторы ФС с диаметром от 300 до 1200 мм и длиной до 6 метров. Возможна поставка как в собранном виде, так и в разборном — для удобства транспортировки в труднодоступные районы Тывы.
Проектирование под климат и нагрузки региона
Проектирование факельного сепаратора для Республики Тыва — это не просто чертёж по типовому решению. Это комплексная инженерная задача, требующая учёта множества факторов. Наши инженеры проводят полный расчёт на прочность, устойчивость и усталостную долговечность.Учитываем:- минимальные и максимальные температуры;- ветровые и снеговые нагрузки;- сейсмические воздействия;- состав газа и жидкости;- давление и расход;- условия монтажа и обслуживания.Для регионов с суровым климатом мы рекомендуем использовать низколегированную сталь 09Г2С. Она сохраняет вязкость при низких температурах и устойчива к хрупкому разрушению. Также возможна поставка с системой электрообогрева или термоизоляцией для предотвращения замерзания жидкости в дренажных линиях.
Расчёт на сейсмостойкость
Согласно СП 14.13330.2014, здания и сооружения в Тыве должны быть рассчитаны на сейсмичность до 8 баллов. Это касается и технологического оборудования. Мы проводим динамический анализ конструкции, моделируя воздействие землетрясений.Особое внимание уделяется:- жёсткости опорных узлов;- распределению масс;- способу крепления к фундаменту.Все сепараторы, поставляемые в республику, комплектуются паспортом с расчётом на сейсмические нагрузки.
Адаптация под логистику и монтаж

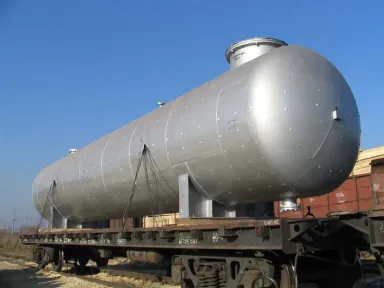

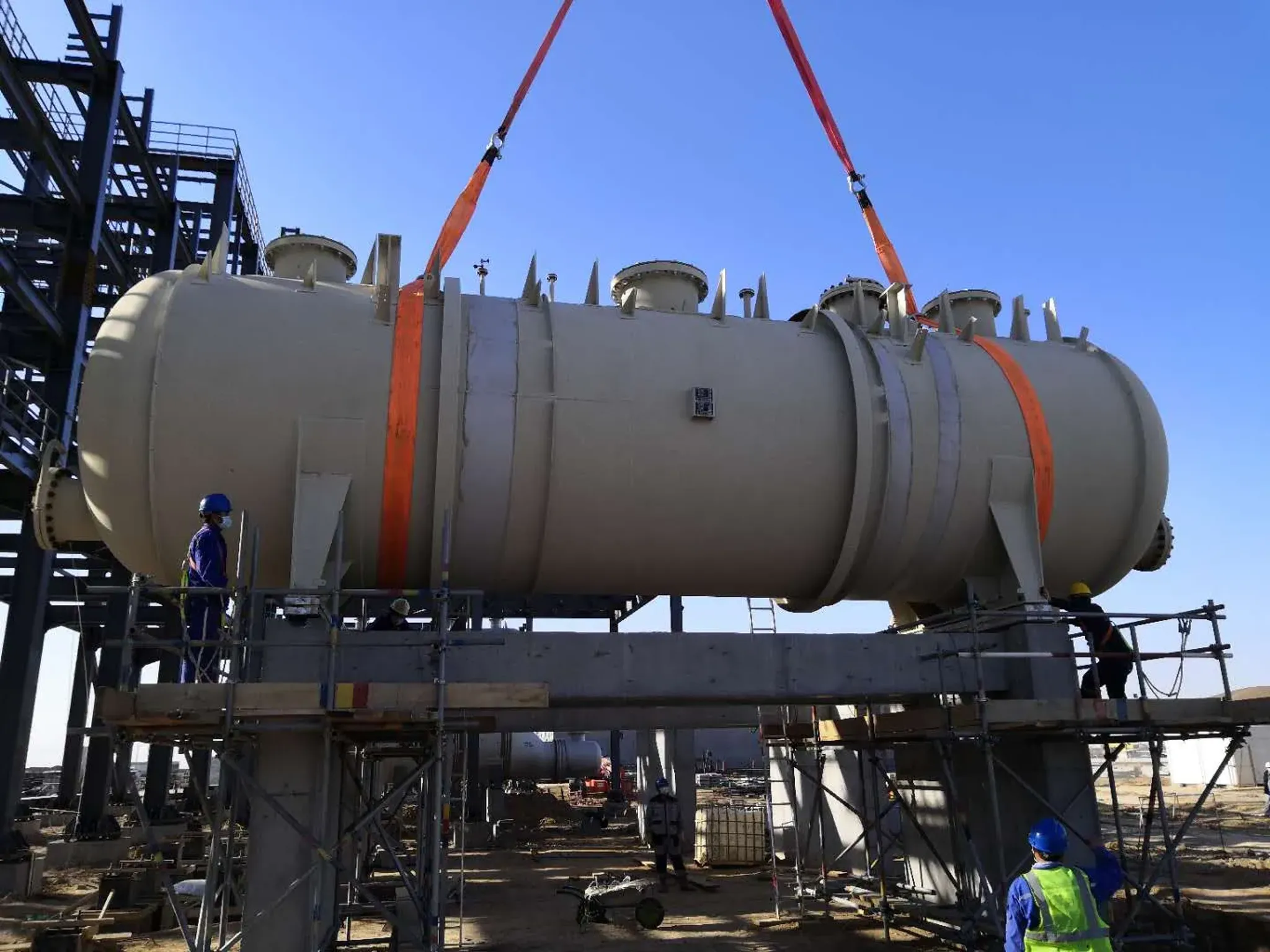

Транспортировка в Тыву — одна из самых сложных задач. Дороги в плохом состоянии, мосты не рассчитаны на большегрузы. Поэтому мы предлагаем модульное исполнение сепараторов.Возможные решения:- разделение корпуса на 2–3 секции с фланцевым соединением;- поставка опор отдельно;- использование контейнеров для защиты оборудования.На месте проводится сборка, сварка стыков, контроль качества и пуско-наладка. Вся работа выполняется нашими специалистами или под их руководством.
Производство и контроль качества
Производство факельных сепараторов ФС осуществляется на современном оборудовании. Мы используем лазерную резку, гибку на станках с ЧПУ, автоматическую сварку в среде защитных газов. Каждый этап контролируется ОТК.Основные этапы производства:1. Раскрой листового проката.2. Гибка и формовка днищ.3. Сборка корпуса и приварка патрубков.4. Сварка продольных и кольцевых швов.5. Контроль сварных соединений (УЗД, РГК, капиллярный контроль).6. Гидравлическое испытание (опрессовка).7. Антикоррозионная обработка.8. Упаковка и отгрузка.Мы работаем с сертифицированными поставщиками стали. Все материалы сопровождаются документами о качестве. Сварщики имеют допуски по НАДС и Ростехнадзору.
Гарантийное и постгарантийное обслуживание
Каждый сепаратор ФС поставляется с гарантией 24 месяца. В этот период мы обеспечиваем:- консультации по эксплуатации;- выезд специалистов при возникновении вопросов;- замену дефектных узлов;- проверку состояния оборудования.После окончания гарантийного срока возможен заключение договора на техническое сопровождение. Мы предлагаем плановое ТО, диагностику сварных швов, замену уплотнений и каплеуловителей.
Пуско-наладочные работы и ввод в эксплуатацию
Пуско-наладка — завершающий этап, без которого невозможно безопасное использование оборудования. Наши специалисты выполняют:- проверку герметичности;- настройку контрольно-измерительных приборов;- проверку работы систем обогрева;- пробный пуск;- обучение персонала.Мы не просто поставляем сепаратор — мы отвечаем за его работоспособность с первого дня эксплуатации.
Преимущества работы с ProfitSteel
Выбирая нас, вы получаете не просто оборудование, а комплексное решение под ключ. Мы берём на себя все этапы — от чертежа до пуска.Наши преимущества:- Собственное производство — полный контроль качества на всех этапах.- Опыт в работе с Дальним Востоком и Сибирью — понимаем климат и логистику.- Индивидуальное проектирование — адаптация под реальные условия эксплуатации.- Полный пакет документов — паспорт, расчёты, сертификаты, разрешения Ростехнадзора.- Гарантия и сервис — поддержка на весь срок службы.Мы уже поставляли сепараторы в Красноярский край, Иркутскую область, Якутию и другие сложные регионы. Республика Тыва — не исключение. Мы готовы к вызовам.Если вам нужен надёжный факельный сепаратор ФС для Кызыла, Ак-Довурака или любого другого населённого пункта Тывы — свяжитесь с нами. Предоставим расчёт, КМ и КМД, согласуем сроки и условия поставки. Производство, поставка, монтаж и пуско-наладка — под ключ с гарантией.
