Емкости высокого давления: производство, стандарты, доставка и монтаж
Емкости высокого давления — это герметичные стальные баки, предназначенные для хранения и транспортировки газов, жидкостей и порошков в условиях повышенного давления. Они являются критически важным оборудованием в нефтегазовой, химической, фармацевтической, пищевой и машиностроительной промышленности.
Для закупщиков и промышленных предприятий выбор качественного поставщика емкостей высокого давления — это вложение в безопасность, эффективность и долговечность производственных процессов. Правильно спроектированная и изготовленная емкость обеспечивает надежную работу оборудования на протяжении десятилетий.
Классификация емкостей высокого давления
По типу хранимого вещества
Тип емкости | Применение | Рабочие параметры |
|---|---|---|
Газовые баллоны | Хранение и транспортировка технических газов (кислород, азот, аргон) | Давление 200-300 бар |
Сосуды для жидких сред | Хранение масел, топлива, химических жидкостей | Давление 10-130 МПа |
Реакторы (автоклавы) | Проведение химических реакций, синтез, полимеризация | Давление до 250 бар, температура +20 до +210°C |
Емкости для газовых смесей | Системы отопления, водоснабжения, гидравлические системы | Давление 16-130 МПа |
Колонны синтеза | Химический синтез, нефтехимия, гидрирование | Давление до 130 МПа, температура до +525°C |
По конструкции
Цилиндрические емкости — универсальные, широко применяемые в промышленности
Сферические сосуды — оптимальны для экстремальных давлений, компактнее по объему
Горизонтальные резервуары — для жидких сред с большим объемом
Вертикальные резервуары — для газовых сред, экономят пространство на площадке
Материалы: выбор стали для надежности
Выбор марки стали — первый и самый важный этап проектирования емкости. Материал должен обеспечивать:
Основные марки стали
Марка стали | Применение | Характеристики |
|---|---|---|
Ст3сп5 | Углеродистая конструкционная сталь обыкновенного качества; резервуары для хранения нефти, воды, технических жидкостей | Содержание углерода 0,14-0,22%, хорошая свариваемость, низкая стоимость |
09Г2С | Низколегированная конструкционная сталь; устойчива к низким температурам; применяется при минимальных температурах до -40°C | Легирована марганцем и кремнием, высокая ударная вязкость, хорошая свариваемость |
12Х18Н10Т | Нержавеющая сталь; хранение агрессивных химических веществ, пищевых продуктов, воды | Устойчива к коррозии, применяется в пищевой и фармацевтической промышленности |
Легированные стали (A387, SA387) | Высокотемпературные приложения; сосуды с температурой до +525°C и давлением до 130 МПа | Содержат хром и молибден, обеспечивают исключительную прочность и термостойкость |
Технические стандарты и регуляция
Российские ГОСТы для сосудов высокого давления
Стандарт | Применение | Диапазон давления |
|---|---|---|
ГОСТ Р 54803-2011 | Стальные сварные сосуды высокого давления. Общие технические требования | До 130 МПа (1300 кгс/см²); температура -70 до +525°C |
ГОСТ Р 50599-93 | Методы неразрушающего контроля при изготовлении и эксплуатации | Давление 10-130 МПа; требования к контролю качества |
ГОСТ Р 58031-2017 | Емкости стальные для хранения жидкостей | Давление менее 500 мбар; температура -40 до +300°C |
ГОСТ 31385-2016 | Резервуары вертикальные стальные (РВС) | Давление паров до 5000 Па; применяется для нефтепродуктов |
ГОСТ 3242-79 | Соединения сварные. Методы контроля качества | Визуальный, радиографический, ультразвуковой контроль |
Все емкости производятся в соответствии с:
Техническим регламентом Таможенного союза ТР ТС 032/2013
Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением
Требованиями промышленной безопасности
Процесс производства: от проектирования до испытаний
Этап 1: Проектирование и разработка
На этом этапе инженеры определяют:
Геометрию и объем — цилиндрическая, сферическая, прямоугольная конструкция
Рабочие параметры — давление, температурный диапазон, вязкость хранимого вещества
Марку материала — на основе температуры эксплуатации и коррозионной активности среды
Требования к герметичности и безопасности — в соответствии с техническим заданием
Применяемые технологии:
Компьютерное моделирование и 3D-проектирование
Расчеты на прочность методом конечных элементов (МКЭ)
Оптимизация конструкции для снижения массы и стоимости
Этап 2: Подготовка материалов
Закупка сертифицированной стали — листы, трубы, поковки в соответствии с ГОСТами
Входной контроль — проверка сертификатов, химического состава, механических свойств
Хранение и подготовка — защита от коррозии, подготовка к производству
Этап 3: Основное производство
3.1 Резка и механическая обработка
Газовая резка — точное раскройки листов стали по чертежам
Вальцовка — формирование цилиндрических обечаек из листов
Сверловка отверстий — для люков, патрубков и крепежа
Механическая обработка — обточка, фрезеровка днищ и элементов
3.2 Сварка — критически важный процесс
Методы сварки:
Автоматизированная дуговая сварка — для основных сварных швов обечайки и днищ
Полуавтоматическая сварка — для вспомогательных элементов
Ручная сварка — для сложных узлов и доступных мест
Сварочные материалы:
Электроды, сварочная проволока в соответствии с ГОСТ Р 52222-2004
Газы для сварки (аргон, углекислота, смеси)
3.3 Термическая обработка
Нормализация — для снятия внутренних напряжений и улучшения структуры
Закалка и отпуск — для повышения прочности материала (применяется для баллонов)
Отжиг — перед сваркой для предотвращения хрупкости
3.4 Защита от коррозии
Абразивная очистка — удаление окалины и ржавчины
Грунтовочное покрытие — нанесение грунта для защиты от коррозии
Финишное окрашивание — эпоксидные или полиуретановые покрытия (толщина 80-150 мкм)
Металлизация — напыление цинка или алюминия для высокого давления
Катодная защита — для сосудов, контактирующих с грунтом
3.5 Установка резервуарного оборудования
Люки и люковые крышки — для доступа и обслуживания
Патрубки и фланцы — для подключения трубопроводов
Опоры и подставки — металлические или бетонные основания
Система обогрева — электрические ТЭНы или паровые змеевики (при необходимости)
Приборы контроля — манометры, термометры, датчики уровня
Контроль качества: гарантия надежности
Контроль качества проводится на всех этапах производства в соответствии с ГОСТ Р 50599-93 и ГОСТ 3242-79.
Методы неразрушающего контроля (НДК)
Метод | Назначение | Обнаруживаемые дефекты |
|---|---|---|
Визуальный контроль | Проверка внешнего вида, геометрии, поверхностных дефектов | Трещины, вмятины, коррозия, неровности сварки |
Измерительный контроль | Проверка размеров, толщины стенок микрометром | Отклонения от допусков, утончение стенок |
Ультразвуковой контроль (УЗК) | Выявление внутренних дефектов сварки | Поры, расслоения, трещины, непровары внутри швов |
Радиографический контроль (РГК) | Рентгеновское и гамма-излучение для внутреннего контроля | Поры, шлаки, непровары, внутренние пустоты |
Магнитопорошковый контроль | Применение магнитного поля и металлических частиц | Поверхностные и подповерхностные трещины |
Капиллярный контроль | Использование проникающих жидкостей | Микротрещины, поверхностные дефекты |
Испытание герметичности | Под давлением или вакуумом; капиллярные течеискатели | Утечки, микротрещины в швах |
Гидравлические испытания
Пробное давление — обычно 1,3-1,5 кратное рабочему давлению
Выдержка под давлением — 10-30 минут (в зависимости от объема)
Проверка герметичности — визуальный осмотр на наличие протечек
Документирование — составление акта о проведении испытаний
Документирование
На каждую емкость оформляются:
Паспорт изделия — с техническими характеристиками
Акты контроля качества — результаты НДК и испытаний
Сертификаты материалов — подтверждение качества стали
Чертежи в исполнении — с внесенными изменениями (если они были)
Гарантийный документ — условия и сроки гарантии
Доставка емкостей: логистика и безопасность
Способы доставки
Способ | Применение | Преимущества | Сроки |
|---|---|---|---|
Автомобильный транспорт | Емкости до 100 м³; близкие расстояния (до 3000 км) | Гибкость, быстрая доставка, доступность | 3-7 дней |
Железнодорожный транспорт | Емкости 50-300 м³; дальние расстояния | Экономичность, большие грузы, надежность | 7-14 дней |
Морские и речные перевозки | Емкости более 300 м³; удаленные регионы | Минимальная стоимость, огромные объемы | 14-30 дней |
Комбинированная доставка | Негабаритные емкости; разные маршруты | Оптимальная по стоимости и срокам | 10-20 дней |
Подготовка к доставке
Демонтаж крупных деталей — разборка на составные части для удобства перевозки
Упаковка — защита от повреждений и коррозии, крепление к платформе
Оформление документов — техпаспорт, счет-фактура, сертификаты качества
Страховка — полная компенсация при повреждении в пути
Преимущества профессиональной логистики
Полное сопровождение — отслеживание груза от завода до объекта
Гарантия целостности — работа только с проверенными перевозчиками
Экономия затрат — оптимальный выбор вида транспорта
Документооборот — оформление всех необходимых разрешений и квитанций
Монтаж и ввод в эксплуатацию
Подготовка площадки
Выбор места установки — с учетом требований к вибрации, температуре, влажности
Проверка фундамента — расчет нагрузки, создание прочного основания
Обследование подходов — доступность для монтажного оборудования (кран, подъемники)
Проверка окружающей среды — отсутствие источников коррозии

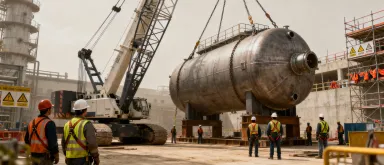

Процесс монтажа
Шаг 1: Доставка и разгрузка
Использование специализированного крана грузоподъемностью, достаточной для емкости
Бережная разгрузка, исключающая деформации
Шаг 2: Сборка конструкции (если емкость разбиралась)
Соединение составных частей через фланцы
Прокладка прокладок, затяжка болтов с определенным моментом
Шаг 3: Установка на опоры
Выравнивание по уровню (допуск ±5 мм на 1 метр длины)
Крепление к фундаменту болтами или сваркой
Шаг 4: Установка трубопроводов и арматуры
Подключение входных и выходных патрубков
Монтаж запорной и регулирующей арматуры
Установка приборов контроля (манометры, датчики температуры)
Шаг 5: Пусконаладка
Промывка и продувка трубопроводов
Проверка герметичности всех соединений (мыльный раствор, манометр)
Пробное заполнение небольшим объемом среды
Проверка под рабочим давлением
Шаг 6: Ввод в эксплуатацию
Допуск специалистом по охране труда
Окончательное тестирование системы
Обучение персонала по эксплуатации
Сроки монтажа
Объем емкости | Сложность | Время монтажа |
|---|---|---|
5-20 м³ | Простая | 1-3 дня |
20-50 м³ | Средняя | 3-7 дней |
50-150 м³ | Сложная | 7-14 дней |
Более 150 м³ | Очень сложная | 14-30 дней |
Преимущества емкостей высокого давления
Качество и надежность
✓ Сертифицированное производство — все процессы соответствуют ГОСТ и международным стандартам✓ Контроль на всех этапах — визуальный, ультразвуковой, радиографический контроль✓ Гарантия 12-24 месяца — при условии соблюдения правил эксплуатации✓ Долговечность — срок службы 20-30 лет при надлежащем обслуживании
Персонализация и гибкость
✓ Индивидуальное проектирование — учет специфики вашего производства✓ Выбор материалов — от экономичных углеродистых до коррозионостойких нержавеющих сталей✓ Широкий диапазон объемов — от 1 до 2000 кубических метров✓ Опциональное оборудование — системы обогрева, охлаждения, перемешивания
Логистика и сервис
✓ Доставка по всей России — от Москвы до Дальнего Востока✓ Профессиональный монтаж — опытные специалисты, минимум простоев✓ Техническая поддержка — консультации по эксплуатации и обслуживанию✓ Сервис и ремонт — проведение периодических осмотров, замена изношенных элементов
Часто задаваемые вопросы
Q: Какие стандарты должны соблюдаться при производстве?
A: Емкости высокого давления производятся в соответствии с ГОСТ Р 54803-2011 (сосуды сварные), ГОСТ Р 50599-93 (контроль качества), требованиями Техрегламента Таможенного союза ТР ТС 032/2013 и Правилами безопасности Ростехнадзора.
Q: Как выбрать материал емкости?
A: Выбор зависит от температуры эксплуатации, коррозионной активности среды и требуемого давления:
Ст3сп — стандартный выбор для нефтепродуктов, воды (до -40°C)
09Г2С — для низких температур (-60°c)
12Х18Н10Т — для агрессивных сред, пищевой промышленности
Легированные стали — для высоких температур (+525°C) и экстремальных давлений (130 МПа)
Q: Сколько времени занимает производство?
A: Производство емкостей объемом 50-100 м³ обычно занимает 30-60 дней в зависимости от сложности проекта, доступности материалов и очереди производства.
Q: Какую гарантию предоставляется?
A: Стандартная гарантия составляет 12 месяцев с момента ввода в эксплуатацию, с возможностью расширения до 24 месяцев. Гарантия не распространяется на естественный износ и эксплуатацию не по назначению.
Q: Какие виды испытаний проводятся?
A: Перед отправкой все емкости проходят:
Гидравлические испытания при давлении 1,3-1,5 кратном рабочему
Ультразвуковой контроль сварных швов
Визуальный и измерительный контроль
Проверку герметичности
Q: Какова стоимость доставки?
A: Стоимость зависит от объема емкости, расстояния, способа транспорта и требуемого графика. В среднем, доставка в соседние регионы стоит 20-30% от стоимости оборудования, дальние регионы — 30-50%.
Заключение: Инвестируйте в качество
Емкости высокого давления — это не просто резервуары. Это гарантия безопасности, надежности и эффективности вашего производства. Выбирая поставщика, обратите внимание на:
Опыт производителя — многолетняя история, реальные проекты
Соответствие стандартам — все необходимые сертификаты и лицензии
Качество контроля — использование современных методов НДК
Полный сервис — доставка, монтаж, гарантийная поддержка
Компания profitsteel.ru предлагает полный спектр услуг по проектированию, производству, доставке и монтажу емкостей высокого давления, адаптированных именно под ваши требования. Наша цель — обеспечить вас оборудованием, которое будет работать эффективно и безопасно на протяжении всего срока эксплуатации.
Контакты для консультаций
Для получения технического предложения и консультации по выбору емкостей высокого давления, пожалуйста, свяжитесь с нашей командой. Мы готовы помочь вам выбрать оптимальное решение для вашего производства.
